Montage
FGW 84 A1
DE
AT
CH
Benötigtes Montagematerial
Hammer
Kreuzschlitzschraubendreher
Maulschlüssel SW 8 mm, SW 13 mm
ACHTUNG
Die Schraubenköpfe sollten zu Ihrer Sicherheit immer nach außen zeigen, ►
um Verletzungen zu vermeiden. Ziehen Sie erst nach Beendigung der Mon-
tage alle Schraubverbindungen fest an, sonst kommt es zu unerwünschten
Materialspannungen.

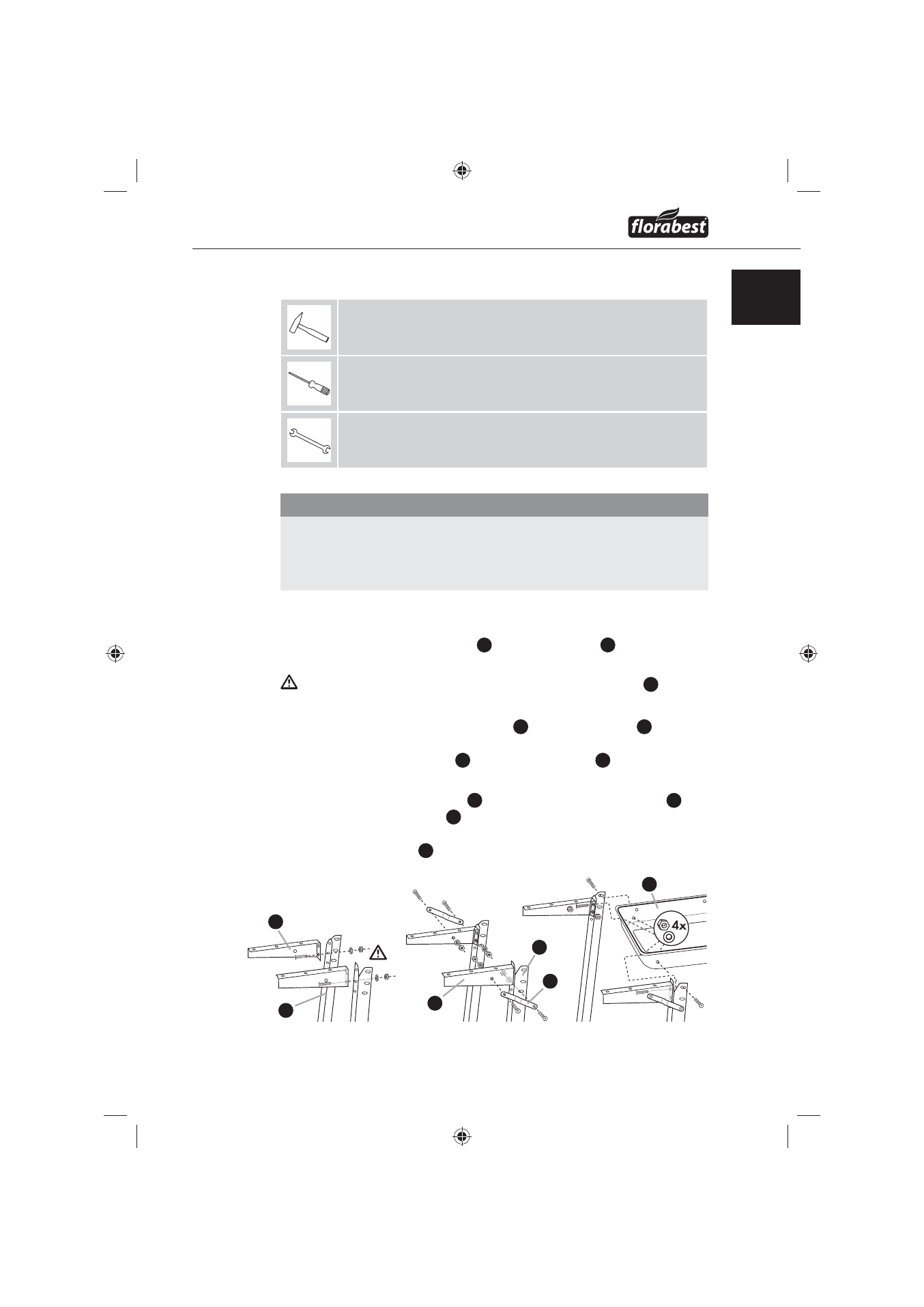

Schritt 1
Verbinden Sie die Ablagehalter ♦ 15 mit den Radstreben 14 mittels Unterleg-
scheiben Ø5.4, M5x10 Schrauben und Muttern M5.
Beachten Sie bitte, dass nur das untere Loch des Ablagehalters 15 zum
Verschrauben benutzt wird.
Befestigen Sie die Verstärkungsstreben ♦ 16 mit den Radstreben 14 mittels
Unterlegscheiben Ø5.4, M5x10 Schrauben und Muttern M5. Befestigen
Sie die Verstärkungsstreben
16 mit den Ablagehaltern 15 mittels Unterleg-
scheiben Ø5.4, M5x10 Schrauben und Muttern M5.
Montieren Sie die Radstreben ♦ 14 mit den montierten Ablagehaltern 15
links an die Kohleschüssel 6 mittels Unterlegscheiben Ø5.4, 2 M5x12
Schrauben, 2 M5x10 Schrauben und Muttern M5. Hierfür wird das obere
Loch der Radstreben
14 benötigt.
15
15
14
14
16
6
