18
FR CH
Description générale
Vous trouverez la représentation
des pièces de fonction les plus
importantes sur la couverture.
Pièces de fonctionnement
1 Poignée de transport
2 Réglage en hauteur de l’inter-
rupteur à flotteur
3 Boîtier de stockage pour tubes
en alu
4 Câble d’interrupteur à flotteur
5 Interrupteur à flotteur
6 Guide d’interrupteur à flotteur
7 Filtre (non représenté)
8 Pied ventouse
9 Corps de pompe
10 Logement de câble
11 Tubulure de refoulement pompe
12 Câble raccordement au réseau
13 Tuyau inférieur en alu
14 Tuyau central en alu
15 Tube alu avec crochet en plas-
tique
16 Vis de réglage en hauteur
17 Tuyau de refoulement pour
tuyau d’arrosage
18 Robinet d’arrêt
19 Tuyau flexible
20 Serre-câble
21 Crochets pour suspendre la
pompe
22 3 petites bagues d‘étanchéité
(déjà monté)
23 1 grande bague d‘étanchéité
(déjà monté)

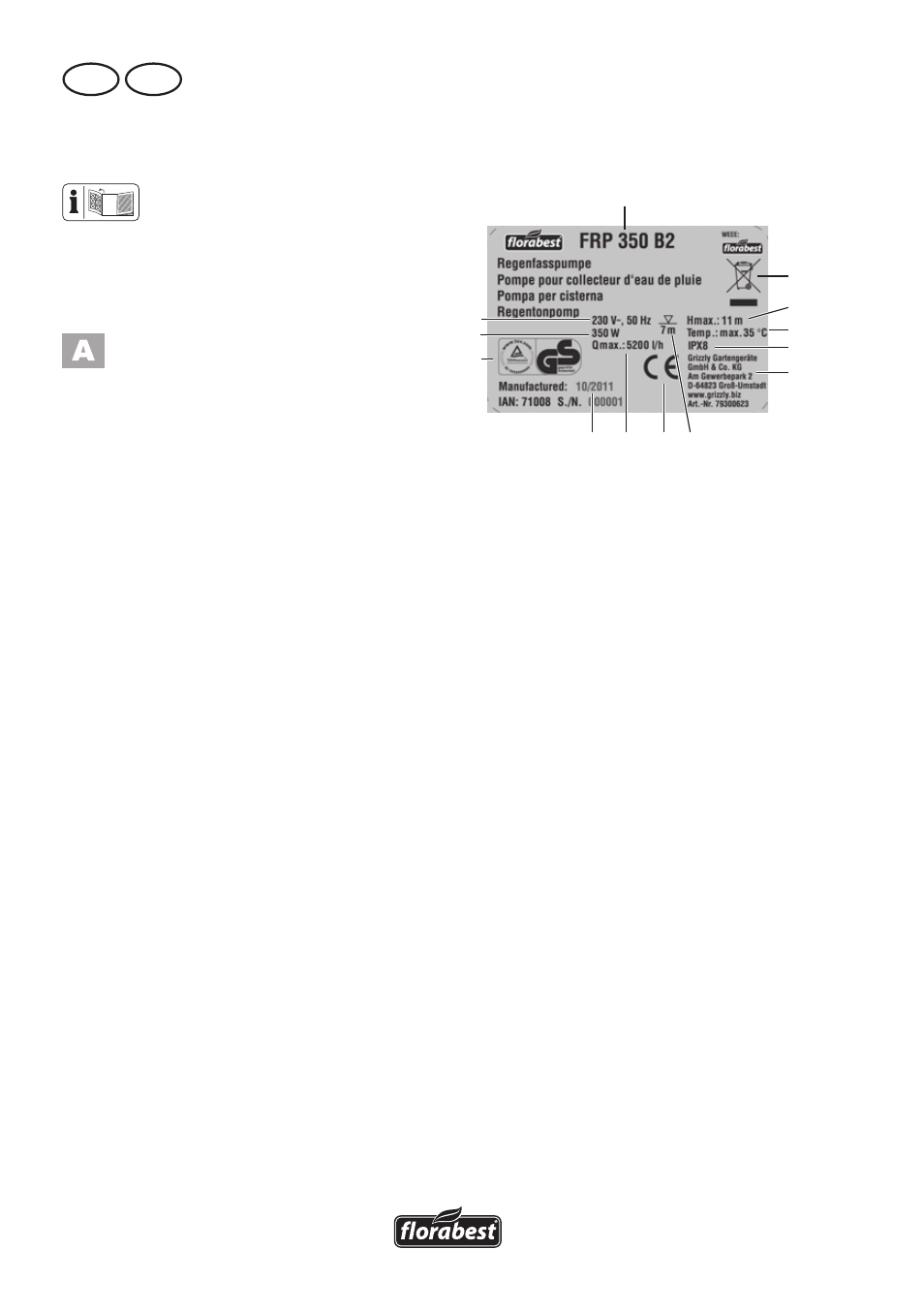

Explications de la plaque si-
gnalétique
a
b
c
d
e
f
g h i j
k
l
m
a Modèle
b Les appareils électriques ne
doivent pas être jetés avec les
ordures ménagères.
c Hauteur de refoulement maxi.
d Température de l’eau maxi.
e Protection (étanche à l’eau)
f Adresse du fabricant
g Profondeur d’immersion maxi-
mum
h Sigle de conformité
i Débit maxi.
j Année de construction
k Sigle GS
l Puissance absorbée
m Tension d’entrée
Description du fonctionnement
La pompe de citerne est dotée d’un carter
en plastique résistant aux chocs et d’un
arbre de moteur en acier inox. Elle a une
chemise réfrigérante dans laquelle l’eau
pompée coule autour du moteur vers la
tubulure de refoulement La pompe est
équipée d’une commande à flotteur qui
la met automatiquement en ou hors cir-
cuit, en fonction du niveau d’eau. En cas
de surcharge, la pompe sera mise hors
