42 FTKG 29 A1
DE
AT
CH

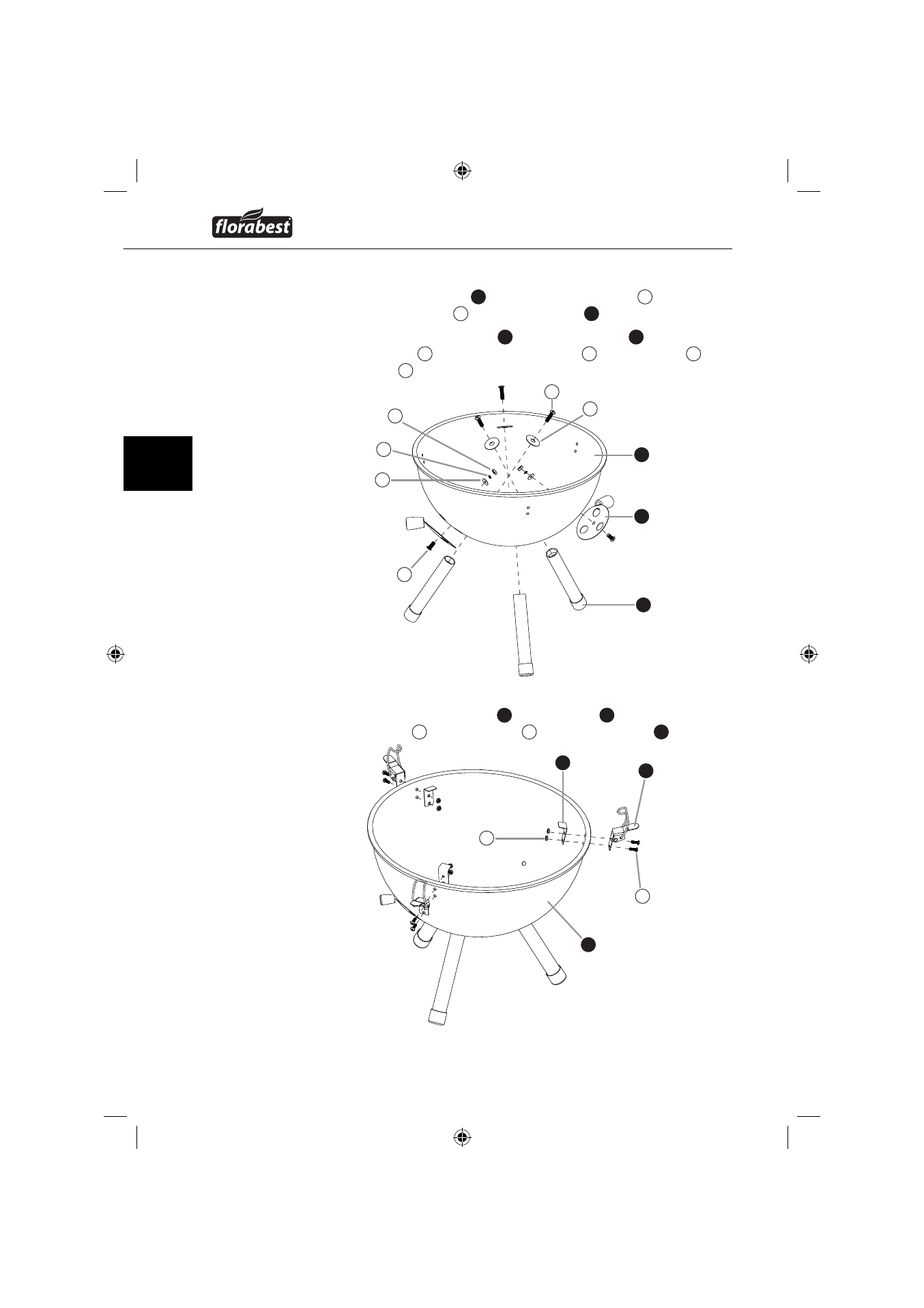

Schritt 2
♦ Schrauben Sie die Standbeine 10 mittels Schrauben M6 x 30 B und
Unterlegscheiben Ø6 x 25 E an die Feuerschüssel 7 .
♦ Befestigen Sie die Lüftungsscheiben 2 an der Feuerschüssel 7 mittels
Schrauben M5 x 10 C , Unterlegscheiben Ø6 x 12 G , Federringe Ø5 H
und Muttern M5 I .
Schritt 3
♦ Befestigen Sie die Bügelverschlüsse 8 und die Winkel 9 mittels
Schrauben M3x10 D und Muttern M3 J an der Feuerschüssel 7 .
10
B
2
7
E
G
H
I
C
8
9
7
D
J
