- 15 -
Postavljanje
• Pretvarač napona treba biti pozicioniran na ravnoj
i plosnatoj površini. Osigurajte, da oko pretvarača
napona ostane 1 cm slobodnog prostora za
cirkulaciju zraka.
• Iza ventilacijskih otvora ventilatora q mora biti
ostavljen razmak od najmanje 50 cm.
Pogon u vozilu
Kada pretvarač napona koristite u vozilu, osigurajte
da Vas instalacija ne ometa za vrijeme vožnje.
Stoga kablove postavite tako, da ne mogu doći u
dodir sa pokretnim dijelovima unutrašnjosti vozila
i da ne mogu zakloniti vidik.
Napomena:
Pretvarač napona može biti pogonjen i kada je
motor ugašen. Morate međutim obratiti pažnju
na to, da pretvarač napona eventualno za
vrijeme postupka pokretanja neće funkcionirati.
Priključak na izvor napajanja
Pažnja!
Prije priključivanja pretvarača napona na izvor
napajanja provjerite, da li je prekidač za uklju-
čivanje/isključivanje
e uređaja postavljen
u poziciji 0.
Pretvarač napona možete uz pomoć utikača 12 V
priključiti na automobilsku utičnicu 12 V ili
pomoću priključnih stezaljki
direktno priključiti
na automobilski akumulator.
Za obje priključne varijante kablovi za priključivanje
moraju biti priključeni na 12 V vijčane priključke
y
regulatora napona.
B
C

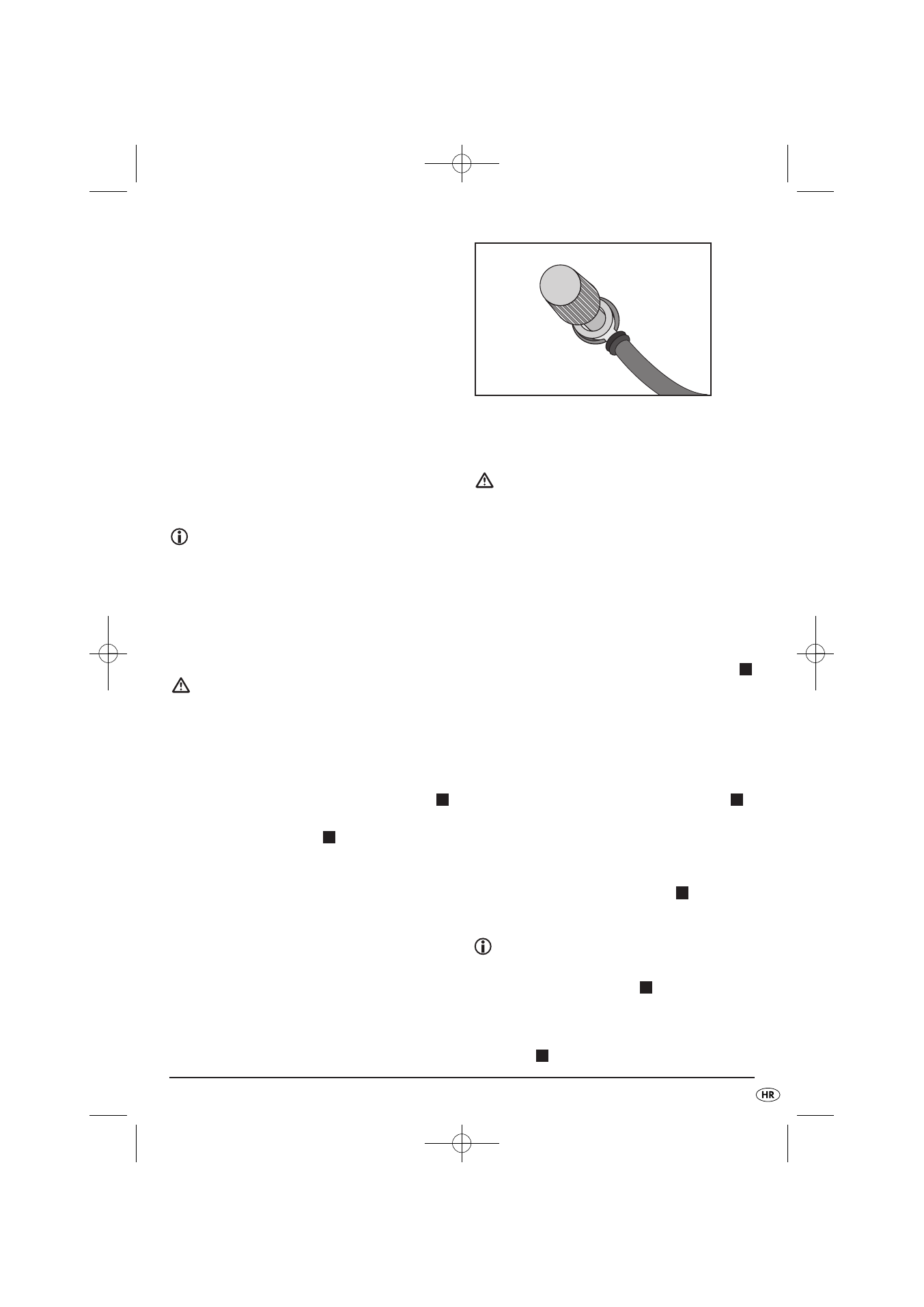

Slika: Priključak kabelske spojnice
Priključivanje na 12 V - automobilsku utičnicu
Pažnja!
Pretvarač napona ne koristite u vozilima, čiji je
plus-pol povezan sa karoserijom (masom) vozila,
odnosno sa šasijom.
Automobilska utičnica mora imati pozitivan un-
utrašnji polaritet. Pretvarač napona ne koristite
na utičnicama u vozilu, koje su pozitivno uzeml-
jene. U protivnom će doći do oštećenja
uređaja.
• Otpustite crveni vijak na pretvaraču napona toliko,
da crvenu spojnicu automobilskog 12 V-kabela
sa otvorom možete podmetnuti ispod vijka i pod-
ložne pločice. (Vidi sliku: Priključak kabelske
spojnice
• Crveni vijak zavrnite toliko čvrsto, da se kabelska
spojnica više ne može osloboditi.
• Otpustite crni vijak na pretvaraču napona toliko,
da crnu spojnicu automobilskog 12 V-kabela
sa otvorom možete podmetnuti ispod vijka i pod-
ložne pločice.
• Crni vijak zavrnite toliko čvrsto, da se kabelska
spojnica više ne može osloboditi.
• Utaknite automobilski utikač 12 V u auto-
mobilsku utičnicu.
Napomena:
Na osnovu visokih prijelaznih otpora prilikom
uporabe kabela sa 12 V
automobilskim uti-
kačem može doći do zagrijavanja bajonet-spoja.
Iz tog razloga u pogonu sa velikim opterećenjem
koristite priključni kabel sa priključnim stezalj-
kama .
B
C
C
C
C
