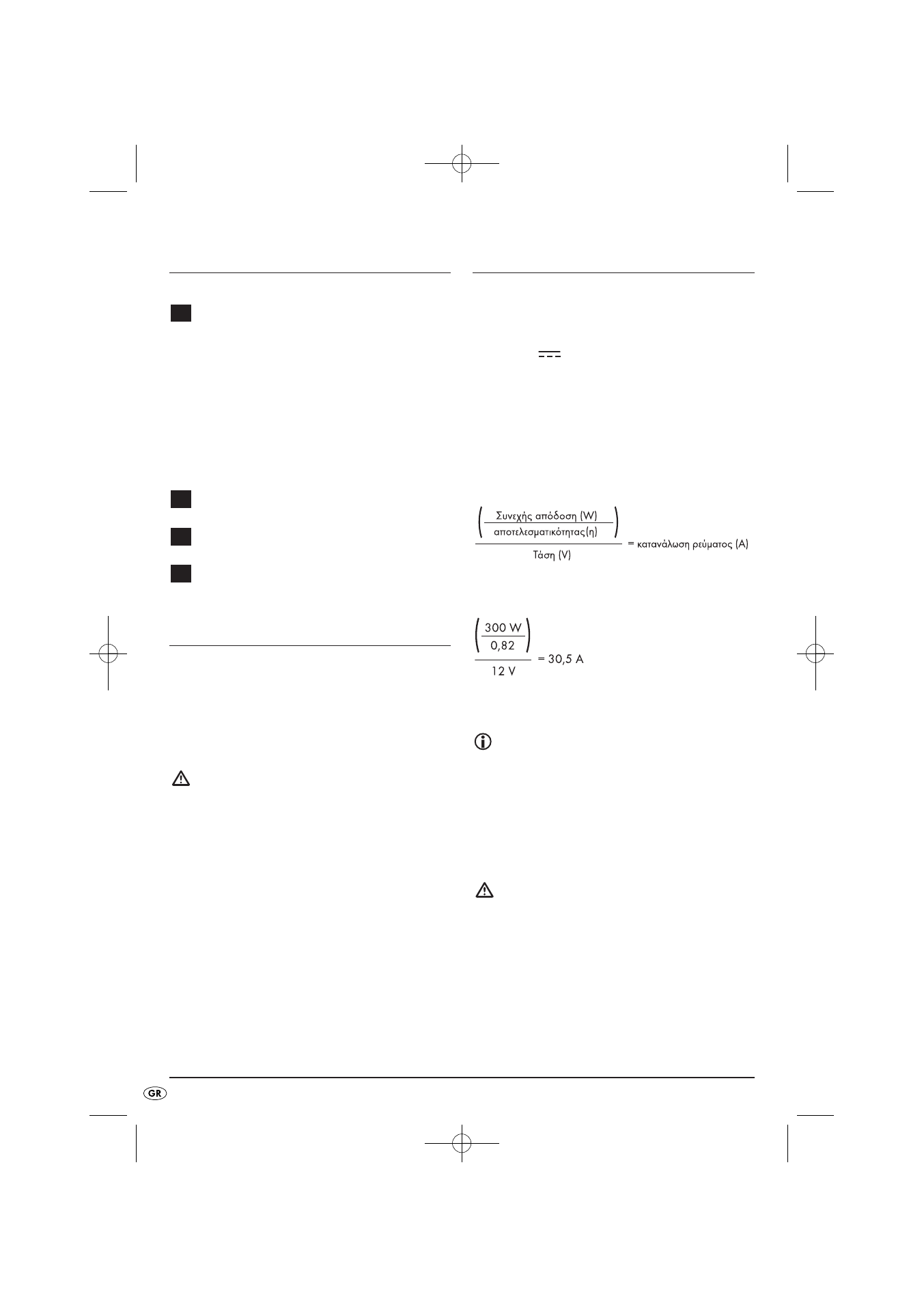

- 44 -
Στοιχεία χειρισμού
Μετασχηματιστής τάσης
q Ανεμιστήρας (στην πίσω πλευρά)
w LED λειτουργίας/Ένδειξη υπερφόρτωσης
e Διακόπτης On/off
r Υποδοχή εναλλασσόμενης τάσης για φις
τύπου Euro
t Υποδοχές σύνδεσης 12 V (κόκκινο+/μαύρο)
y Υποδοχές σύνδεσης 12 V (κόκκινο+/μαύρο)
u Υποδοχές σύνδεσης 12 V (κόκκινο+/μαύρο)
Καλώδιο με ακροδέκτες σύνδεσης
Καλώδιο με βύσμα αυτοκινήτου 12 V
Επίπεδη ασφάλεια αυτοκινήτου 40 A
Θέση σε λειτουργία
Αποσυσκευασία
1. Απομακρύνετε τη συσκευή από τη συσκευασία.
2. Απομακρύνετε όλα τα υλικά συσκευασίας από
τη συσκευή.
Προσοχή:
Μην αφήνετε μικρά παιδιά να παίζουν με
μεμβράνες. Υπάρχει κίνδυνος πνιγμού!
Ελέγξτε το σύνολο αποστολής
Παρακαλούμε ελέγχετε πριν από τη θέση σε
λειτουργία το σύνολο αποστολής για την πληρότητα
και για ενδεχόμενες βλάβες.
-
Μετασχηματιστής τάσης
- 1 Καλώδιο με ακροδέκτες σύνδεσης κόκκινο/
μαύρο
- 1 Καλώδιο με βύσμα αυτοκινήτου 12 V
- 1 Επίπεδη ασφάλεια αυτοκινήτου 40 A
- Αυτή η οδηγία χρήσεως
D
C
B
A
Υποδείξεις για τη λειτουργία
Για τη συνεχή λειτουργία συσκευών μέσω του
μετασχηματιστή τάσης πρέπει να υπάρχει στην
υποδοχή του αυτοκινήτου μια τάση μεταξύ
11 - 15,5 V
. Η πηγή τάσης της υποδοχής
αυτοκινήτου μπορεί να είναι μια μπαταρία
αυτοκινήτου ή μια ρυθμισμένη παροχή συνεχούς
ρεύματος όπως και ένας σταθμός συσσωρευτή.
Ελέγχετε πριν από τη σύνδεση του μετασχηματιστή
τάσης εάν η πηγή τάσης παρέχει επαρκές ρεύμα για
τη λειτουργία. Το απαιτούμενο για τη λειτουργία
ρεύμα μπορεί να υπολογιστεί ως ακολούθως:
Παράδειγμα
Η πηγή τάσης πρέπει συνεπώς να παρέχει ένα
συνεχές φορτίο 300 W δηλαδή τουλάχιστο 30,5 A.
Σημείωση:
Οι υποδοχές των 12 V έχουν μέγ. απόδοση
15 Α, γι΄ αυτό πρέπει ο μετασχηματιστής τάσης
να συνδεθεί με τους ακροδέκτες σύνδεσης,
απευθείας σε μία μπαταρία αυτοκινήτου. Μόνο
έτσι μπορεί να επιτευχθεί η διαρκής απόδοση
των 300 W.
Προσοχή!
Ποτέ μη συνδέετε το μετασχηματιστή τάσης σε
ένα δίκτυο αυτοκινήτου 24 V. Αλλιώς η συσκευή
θα χαλάσει. Η συσκευή επιτρέπεται να συνδέεται
μόνο σε μια πηγή τάσης με μια ονομαστική
τάση 12 V.
