- 14 -
Bedienelemente
Spannungswandler
q Lüfter (auf der Rückseite)
w Betriebs-LED/Überlastanzeige
e Ein-/Ausschalter
r 220-240 V Steckdose für Eurostecker
t USB-Anschluss
y 12 V Schraubanschlüsse (Rot + /Schwarz - )
u Sicherungshalter
Kabel mit Anschlussklemmen
Kabel mit 12 V Kfz-Stecker
40 A Kfz-Flachsicherung
Inbetriebnahme
Auspacken
1. Entnehmen Sie das Gerät der Verpackung.
2. Entfernen Sie alle Verpackungsmaterialien vom
Gerät.
Achtung:
Lassen Sie kleine Kinder nicht mit Folien
spielen. Es besteht Erstickungsgefahr!
Lieferumfang prüfen
Bitte überprüfen Sie vor der Inbetriebnahme den
Lieferumfang auf Vollständigkeit und eventuelle
Beschädigungen.
-
Spannungswandler
- 1 Kabel mit Anschlussklemmen rot/schwarz
- 1 Kabel mit 12 V Kfz-Stecker
- 1 Kfz-Flachsicherung 40 A
- Diese Bedienungsanleitung
D
C
B
A
Hinweise zum Betrieb
Für den kontinuierlichen Betrieb von Geräten über
den Spannungswandler, muss an der Bordsteckdose
eine Spannung zwischen 11 - 15,5 V
anliegen.
Die Spannungsquelle der Bordsteckdose kann etwa
eine Fahrzeugbatterie oder eine geregelte Gleich-
stromversorgung wie etwa eine Akkustation sein.
Prüfen Sie vor dem Anschluss des Spannungswandlers,
ob die Spannungsquelle ausreichend Strom für den
Betrieb liefert. Der für den Betrieb erforderliche

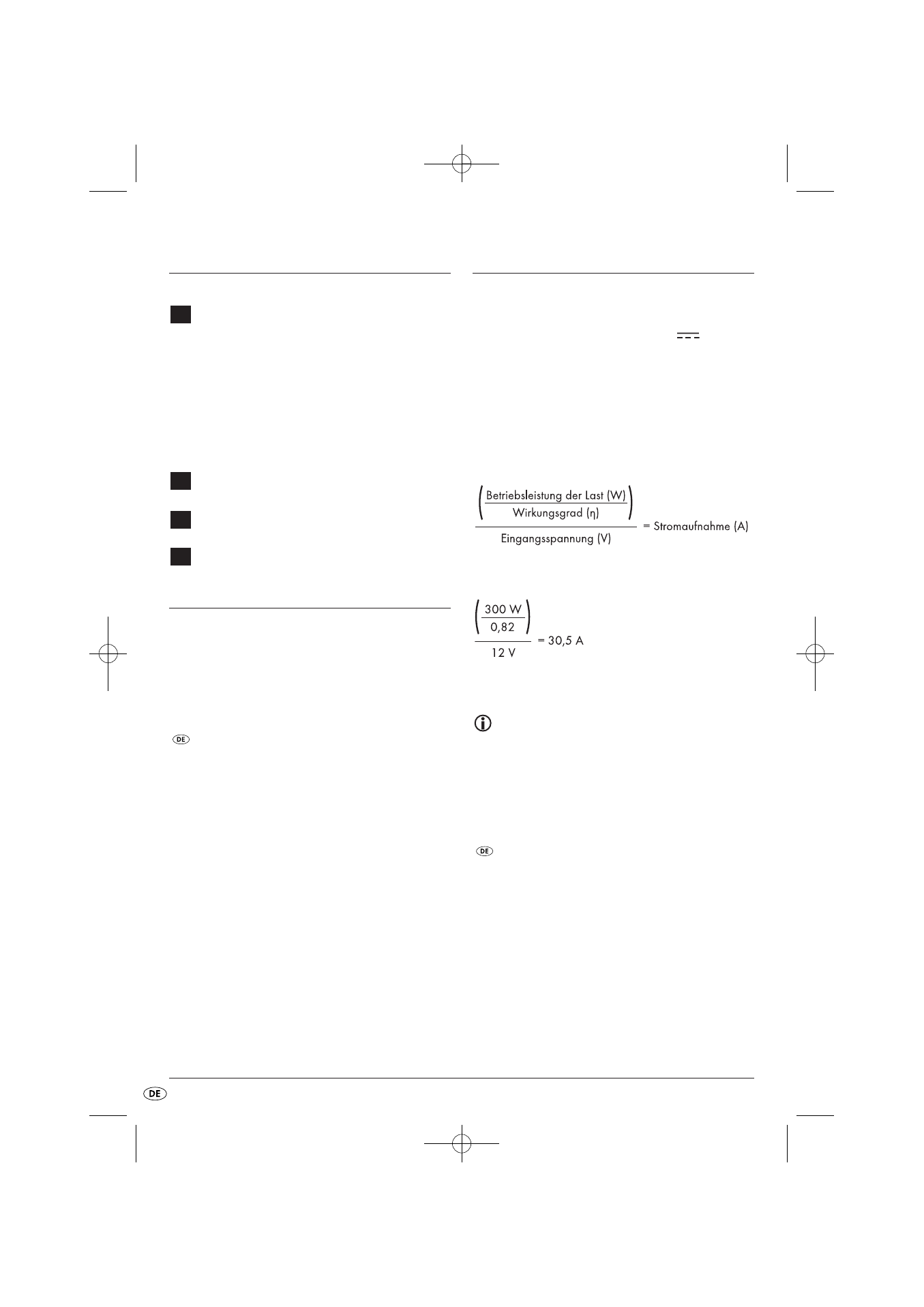

Strom kann wie folgt berechnet werden:
Beispiel
Die Spannungsquelle sollte für eine Dauerlast von
300 W also mindestens 30,5 A liefern.
Hinweis:
12 V Bordsteckdosen liefern max. 15 A, daher
muss der Spannungswandler mit den
Anschlussklemmen direkt an eine Autobatterie
angeschlossen werden. Nur so können die
300 W Dauerleistung erreicht werden.
Achtung!
Schließen Sie den Spannungswandler niemals
an ein 24 V Bordnetz an. Das Gerät wird an-
sonsten beschädigt. Das Gerät darf nur an eine
Spannungsquelle mit einer Nennspannung von
12 V angeschlossen werden.
