- 5 -
Installation
• Le transformateur de tension devrait être posi-
tionné sur une surface plane et plate. Assurez-
vous qu'il reste un cm d'espace libre autour du
transformateur de tension pour la circulation d'air.
• Derrière les fentes d'aération de l'aérateur q ,
il faut respecter un écart de 50 cm.
Opération dans un véhicule
Si vous opérez le transformateur de tension dans
un véhicule, assurez-vous que l'installation ne vous
gêne pas lors des opérations de conduite.
Voilà pourquoi, nous vous recommandons de poser
les câbles de telle manière qu'ils ne puissent pas
entrer en contact avec les pièces mobiles de l'habi-
tacle du véhicule ou gêner la visibilité.
Remarque :
Le transformateur de tension peut également
être opéré lorsque le moteur est éteint. N'oubliez
toutefois pas que le transformateur de tension ne
fonctionnera éventuellement pas au cours du
démarrage.
Raccordement à une source de tension
Attention !
Avant de raccorder le transformateur de ten-
sion à une source de tension, assurez-vous que
le bouton de mise en marche/d'arrêt
e se
trouve en position 0.
Vous pouvez raccorder le transformateur de tension
avec la fiche allume-cigare 12 V
à une prise
de bord 12 V ou avec les bornes de raccorde-
ment , connectez-le directement à une batterie
de voiture.
Pour les deux variantes de raccordement, les câbles
de raccordement doivent être raccordés aux raccords
filetés à 12 V
y du régulateur de tension.
B
C

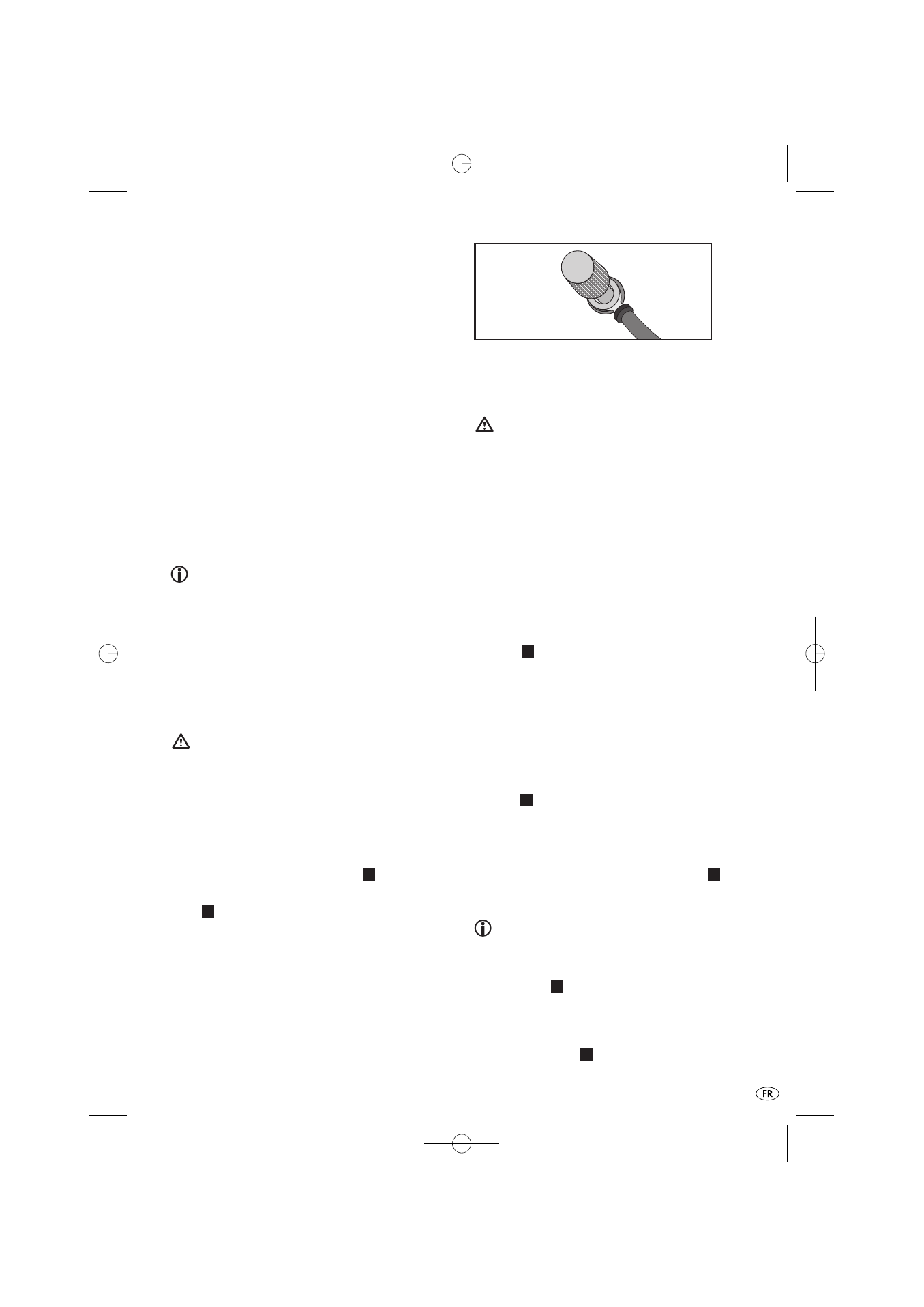

Fig. : Raccord cosse terminale
Raccord à une fiche allume-cigare de 12 V
Attention !
N'utilisez pas le transformateur de tension dans
des véhicules dont le pôle négatif est connecté
à la carrosserie du véhicule ou au châssis.
La prise de bord doit également afficher une
polarité positive. N'utilisez pas le transforma-
teur de tension sur des prises de voiture qui
sont mises à la terre par le positif. Dans le cas
contraire, l'appareil risque d'être endommagé.
• Desserrez la vis rouge sur le transformateur de
tension jusqu'à ce que vous puissiez poser la
cosse terminale rouge du câble automobile
12 V
avec l'ouverture sous la vis et la rondelle.
(Voir fig. : Raccord cosse terminale)
• Serrez la vis rouge en exerçant suffisamment de
force pour que la cosse terminale ne puisse plus
se desserrer.
• Desserrez la vis noire sur le transformateur de
tension jusqu'à ce que vous puissiez poser la cosse
terminale noire du câble de la fiche allume--cigare
12 V
avec l'ouverture sous la vis et la rondelle.
• Serrez la vis noire en exerçant suffisamment de
force pour que la cosse terminale ne puisse plus
se desserrer.
• Enfichez la fiche allume-cigare de 12 V dans
une prise.
Remarque :
En raison des résistances de contact élevées,
l'utilisation du câble avec une fiche allume-cigare
de 12 V
peut entraîner l'échauffement de
la fiche de connexion. Voilà pourquoi, en cas
d'opération avec des charges élevées, utilisez
le câble de raccordement avec les bornes de
raccordement .
B
C
C
C
C
