50
Montajul
SEKU 2000 A1
RO
Montajul

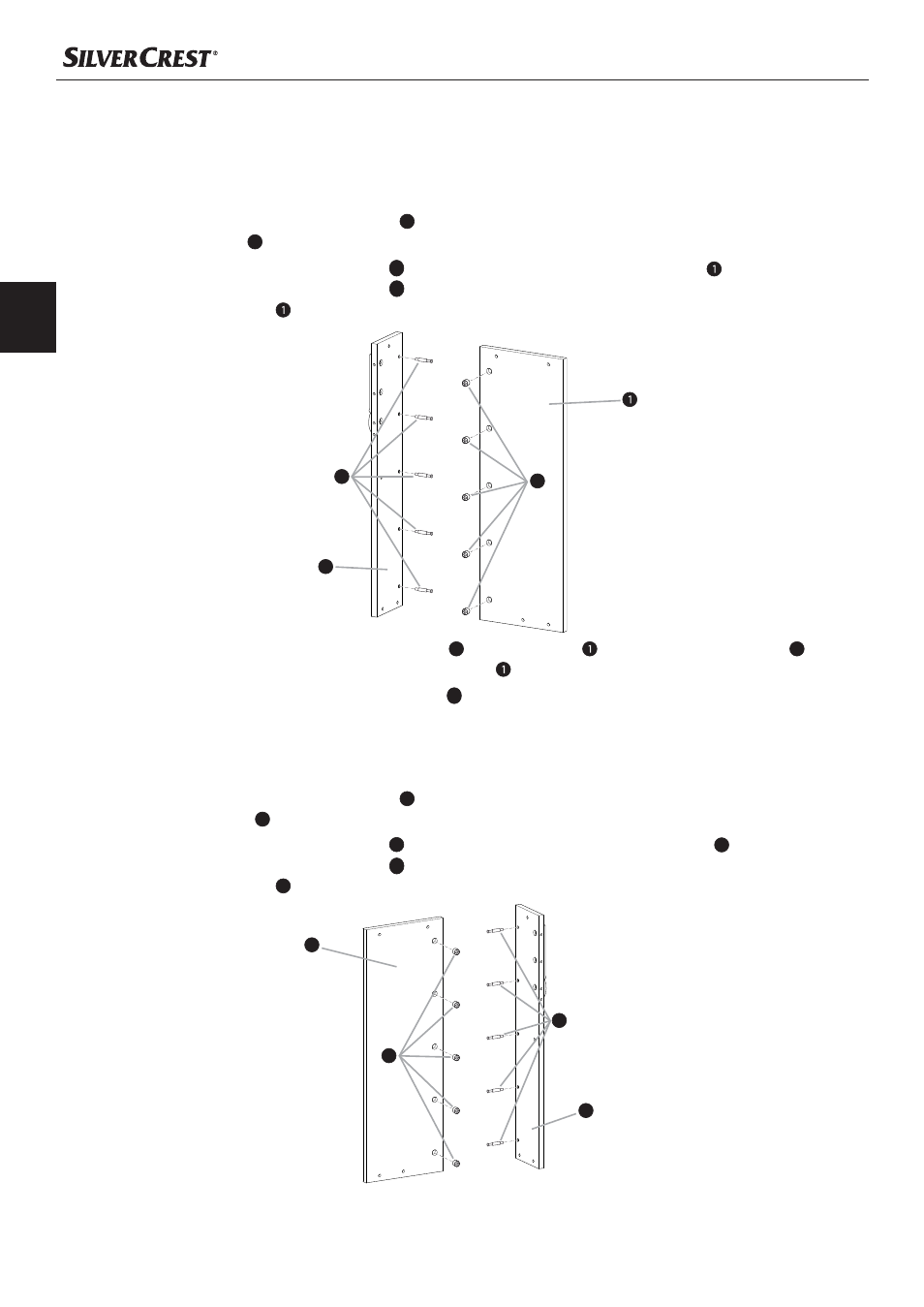

Pasul 1
Înşurubaţi 5 ştifturi de fi xare simple ♦ D cu ajutorul unei şurubelniţe în alezajele prevăzute din placa fron-
tală stânga 2 .
Introduceţi 5 manşoane de fi xare ♦ E în cele 5 găuri mari din placa laterală stânga . Îndreptaţi cu
şurubelniţa manşoanele de fi xare E astfel încât săgeata de pe manşon să indice spre muchia exterioară
a plăcii laterale .
Îmbinaţi apoi în unghi drept placa frontală ♦ 2 cu placa laterală astfel încât ştifturile de fi xare D să
intre în găurile din muchia stângă a plăcii laterale .
Rotiţi apoi toate cele 5 manşoane de fi xare ♦ E cu şurubelniţa, spre dreapta, până ce ştifturile sunt strânse în
manşoane şi plăcile stau fi x formând un unghi drept.
Pasul 2
Înşurubaţi 5 ştifturi de fi xare simple ♦ D cu ajutorul unei şurubelniţe în alezajele prevăzute din placa fron-
tală dreapta 4 .
Introduceţi 5 manşoane de fi xare ♦ E în cele 5 găuri mari din placa laterală dreapta 8 . Îndreptaţi cu
şurubelniţa manşoanele de fi xare E astfel încât săgeata de pe manşon să indice spre muchia exterioară
a plăcii laterale 8 .
2
D
E
8
4
D
E
