Μοντάρισμα
SEKU 2000 A1
GR
CY
Μοντάρισμα

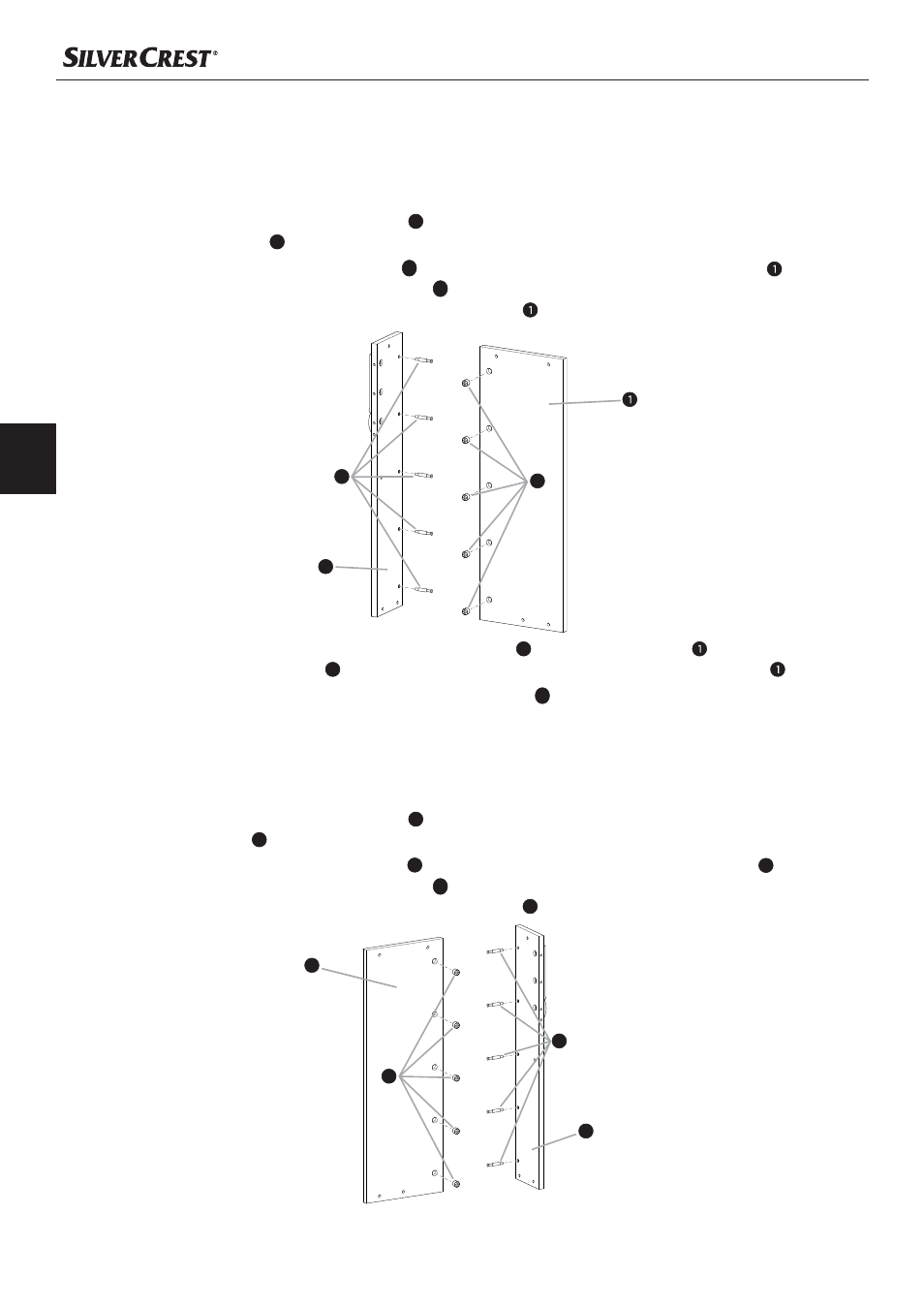

Βήμα 1
Βιδώστε 5 απλές περόνες σύσφιξης ♦ D με ένα κατσαβίδι στις προβλεπόμενες οπές της αριστερής μπρο-
στινής πλάκας 2 .
Τοποθετήστε 5 υποδοχές σύσφιξης ♦ E στις 5 μεγάλες οπές της αριστερής πλευρικής πλάκας .
Κατευθύνετε τότε τις υποδοχές σύσφιξης E με το κατσαβίδι έτσι ώστε το βέλος στις υποδοχές σύσφιξης
να δείχνει στην εξωτερική ακμή της πλευρικής πλάκας .
Στη συνέχεια συναρμολογήστε την μπροστινή πλάκα ♦ 2 και την πλευρική πλάκα κάθετα, έτσι ώστε
οι αξονίσκοι σύσφιξης D να πιάνουν στις οπές στην αριστερή ακμή της πλευρικής πλάκας .
Στη συνέχεια περιστρέψτε και τις 5 υποδοχές σύσφιξης ♦ E με το κατσαβίδι τόσο πρoς τα δεξιά, έως
ότου οι αξονίσκοι σύσφιξης να σφιχτούν στις υποδοχές σύσφιξης και οι πλάκες να εδράζονται
σταθερά και κάθετα.
Βήμα 2
Βιδώστε 5 απλές περόνες σύσφιξης ♦ D με το κατσαβίδι στις προβλεπόμενες οπές της δεξιάς μπροστι-
νής πλάκας 4 .
Τοποθετήστε 5 υποδοχές σύσφιξης ♦ E στις 5 μεγάλες οπές της δεξιάς πλευρικής πλάκας 8 .
Κατευθύνετε τότε τις υποδοχές σύσφιξης E με το κατσαβίδι έτσι ώστε το βέλος στις υποδοχές σύσφιξης
να δείχνει στην εξωτερική ακμή της πλευρικής πλάκας 8 .
2
D
E
8
4
D
E
