16 IT/CH

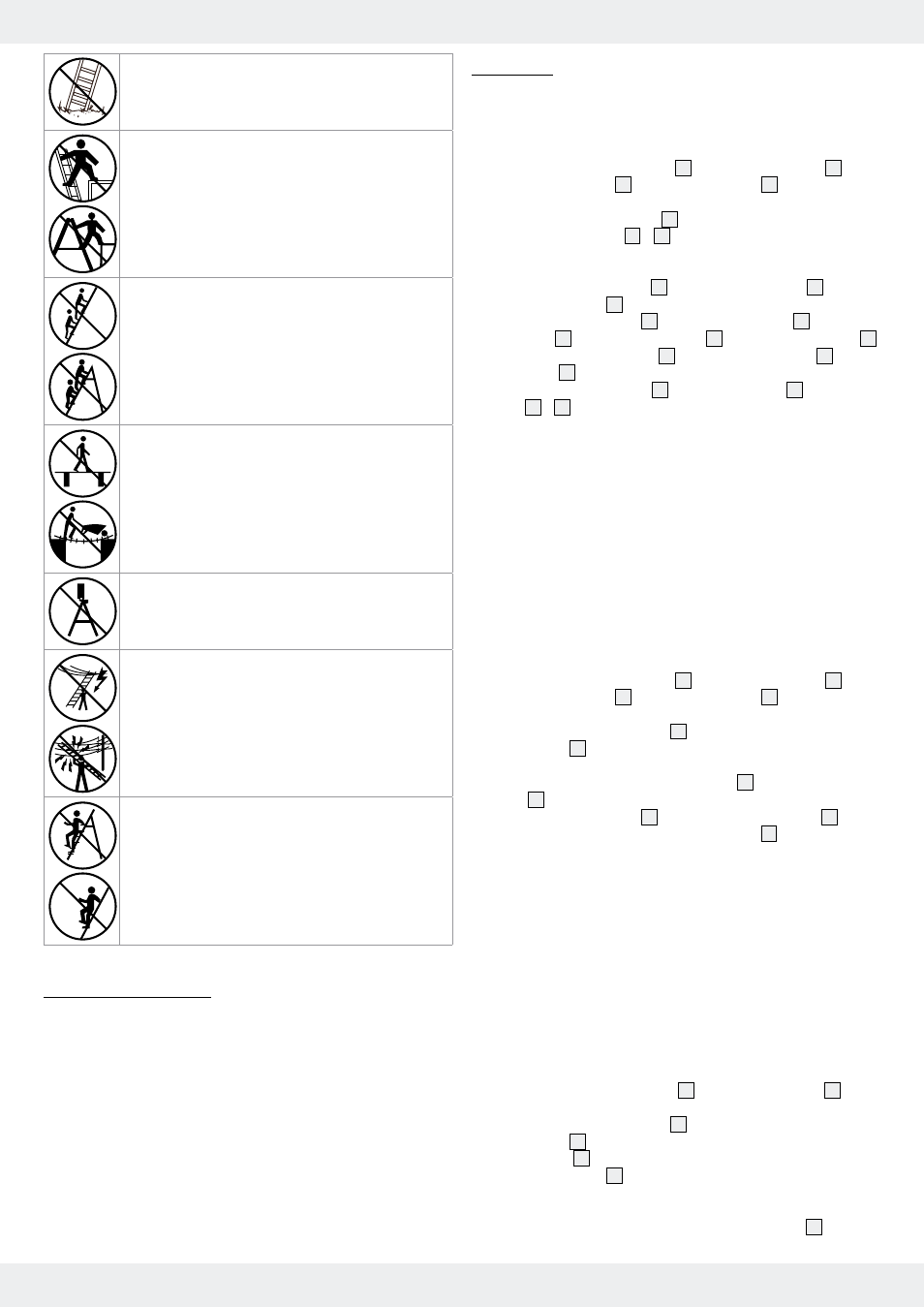

Indicazioni di sicurezza / Prima dell’utilizzo / Utilizzo
Eseguire il montaggio su terreno sottostante fisso
Non è ammesso scendere lateralmente dalla scala
Solo una persona è ammessa su ciascun lato di salita della
scala
Non utilizzare la scala come ponte.
Non sostare sulla pedana superiore
Assicurarsi che nessun componente della scala entri in
contatto con un cavo conduttore di energia elettrica.
Salire e scendere sempre con il viso rivolto alla scala
Q Prima dell’utilizzo
j Evitare danni durante il trasporto di scale su portabagagli o in un camion.
Assicurarsi che la scala sia fissata in modo adeguato.
j Rimuovere tutte le impurità presenti sul trabattello / sulla scala, quali ad
esempio colore bagnato, sporco, olio o neve.
j Bloccare porte e finestre presenti nell’area di lavoro del trabattello /
della scala (non tuttavia quelle delle uscite di emergenza).
Q utilizzo
Q montaggio del trabattello
nota: Se necessario chiedere l’intervento di un’altra persona.
1. Montare la traversa di base corta 4 al tronco di scala stretto 2 la
traversa di base lunga 1 al tronco di scala largo 3 come mostrato
nella vedi figura A.
2. Infilare la piattaforma di lavoro 5 sull’’altezza di gradino desiderata
dei due tronchi di scala 2 e 3 (vedi figura B).
nota: Fare attenzione al fatto che la massima altezza in posizione
eretta di 100 cm non deve essere superata (vedi figura F)
3. Inserire le boccole in plastica 16 nel tronco di scala stretto 2 e nel
tronco di scala largo 3 .
4. Inserire le aste filettate corte 11 nel tronco di scala stretto 2 e le aste filet-
tate lunghe 12 nel tronco di scala largo 3 ciascuna con una rosetta 15 .
5. Collegare i montanti diagonali 6 con la vite a testa solcata 8 e il
controdado 13 .
6. Montare i montanti diagonali 6 con il dado ad alette 7 ai tronchi di
scala 2 e 3 .
Q Smontaggio del trabattello
j Per lo smontaggio del trabattello procedere come descritto nel capitolo
“Montaggio del trabattello”, tuttavia in questo caso in ordine inverso
rispetto a quanto descritto in tale capitolo.
Q montaggio della scala a libro
J Evitare i lavori che richiedono un carico laterale mentre l’utilizzatore si
trova sulla scala a libro, quali ad esempio la trapanazione laterale di
materiali duri (ad esempio di mattoni e calcestruzzo).
J Non utilizzare scale a libro per accedere ad un altro livello.
1. Montare la traversa di base corta 4 al tronco di scala stretto 2 la
traversa di base lunga 1 al tronco di scala largo 3 come mostrato
nella vedi figura A.
2. Spingere il tronco di scala stretto 2 nell‘angolo di guida del tronco
di scala largo 3 , fino a che i dadi di guida su entrambi i lati scattano
nella scanalatura di guida (vedi figura G).
3. Condurre l’adattatore dell’asta di bloccaggio 18 al tronco di scala
stretto 2 attraverso il foro.
4. Fissare l’asta di bloccaggio 18 , stringendo il dado in plastica 17 dal
lato interno sull’adattatore dell’asta di bloccaggio 18 (vedi figura H).
Q Smontaggio della scala a libro
j Per lo smontaggio della scala a libro procedere come descritto nel
capitolo “Montaggio della scala a libro”, tuttavia in questo caso in
ordine inverso rispetto a quanto descritto in tale capitolo.
Q montaggio della scala di appoggio
J Evitare i lavori che richiedono un carico laterale mentre l’utilizzatore si
trova sulla scala di appoggio, quali ad esempio la trapanazione laterale
di materiali duri (ad esempio di mattoni e calcestruzzo).
1. Montare la traversa di base lunga 1 al tronco di scala largo 3 come
mostrato nella vedi figura J.
2. Spingere il tronco di scala stretto 2 nell‘angolo di guida del tronco
di scala largo 3 , fino a che i ganci a innesto che si trovano sul tronco
di scala stretto 2 possono essere agganciati al secondo gradino del
tronco di scala larga 3 (vedi figura L)
3. Mantenere la scala di appoggio in una posizione verticale davanti alla
parete o all’elemento al quale si intende utilizzare la scala di appoggio.
Allentare i ganci a innesto e spingere il tronco di scala stretto
2 verso l’alto
fino a che l’altezza di salita desiderata è stata raggiunta (vedi figura M).
