Powerfix POAS 2 A1 - Handbuch

ORDNUNGS- UND
AUFBEWAHRUNGS SET POAS 2 A1
IAN 86237
ORDNUNGS- UND AUFBEWAHRUNGS SET
Bedienungsanleitung
OPRUIM- EN OPBERGHULP
Gebruiksaanwijzing
ORGANISING & STORAGE SET
Operating instructions
■ DE / AT / CH
- 1 - - 2 - - 3 - - 4 - - 5 - - 6 - - 7 - - 8 -
Einführung
Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges
Produkt entschieden. Machen Sie sich vor der ersten
Inbetriebnahme mit dem Produkt vertraut. Lesen Sie
hierzu aufmerksam die nachfolgende Bedienungsan-
leitung. Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche. Bewahren Sie
diese Anleitung gut auf. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte ebenfalls mit aus.
Bestimmungsgemäße Verwendung
Das Aufbewahrungs-Set dient ausschließlich zur Lage-
rung von Werkzeugen und Kleinteilen, wie Nägel,
Dübel, Schrauben oder ähnlichem, im privaten Haushalt.
Das Aufbewahrungs-Set ist nicht zur Lagerung von
entzündlichen, toxischen oder aggressiven Flüssigkeiten
vorgesehen. Verwenden Sie das Aufbewahrungs-Set
nicht im gewerblichen Bereich und nicht zweckent-
fremdet. Eine andere oder darüber hinausgehende
Benutzung gilt als nicht bestimmungsgemäß und kann
zu Beschädigungen führen. Der Hersteller übernimmt
keine Haftung für Schäden aufgrund von Nichtbeach-
tung der Anleitung, nicht bestimmungsgemäßer Ver-
wendung, unsachgemäßen Reparaturen, unerlaubt
vorgenommener Veränderungen oder Verwendung
nicht zugelassener Ersatzteile.
Sicherheitshinweise
Beachten Sie für einen sicheren Umgang mit dem
Produkt die folgenden Sicherheitshinweise:
■ Achten Sie darauf, dass Sie beim Bohren keine
elektrische Leitungen oder andere Installationen,
wie z.B. Wasserrohre, in der Wand beschädigen.
Beim Anbohren elektrischer Leitungen besteht
Lebensgefahr!
■ Beschädigte Teile können scharfe Kanten haben.
Es besteht Verletzungsgefahr! Ersetzen Sie zerbro-
chene oder beschädigte Teile sofort.
■ Belasten Sie die Wandpaneele und die Boxen
nicht zu stark (siehe Kapitel „Technische Daten“).
Dies kann zu irreparablen Schäden führen.
■ Die mitgelieferten Dübel sind nur für die Befestigung
in einer Beton- oder Steinwand geeignet. Bitte prü-
fen Sie unbedingt vor der Montage Ihr Mauerwerk
auf Eignung für die Dübel. Ansonsten halten die
Dübel nicht und die Wandpaneele fällt herunter.
Ziehen Sie im Zweifelsfall einen Fachmann hinzu.
Technische Daten
Maximale Belastbarkeit je Wandpaneel 32 kg
Maximale Belastbarkeit Box klein 1 kg
Maximale Belastbarkeit Box mittel 1,5 kg
Maximale Belastbarkeit Box groß 2 kg
Lieferumfang
Überprüfen Sie vor Inbetriebnahme den Lieferumfang
auf Vollständigkeit und evtl. sichtbare Beschädigungen.
Bei einer unvollständigen Lieferung oder Schäden
infolge mangelhafter Verpackung oder durch Trans-
port wenden Sie sich an den Service (siehe Kapitel
„Importeur/Service“).
▯ 2 x Wandpaneele (42 x 59 cm)
▯ 14 x Box klein (rot) (11,5 x 10 x 7,3 cm)
▯ 2 x Box klein (blau) (11,5 x 10 x 7,3 cm)
▯ 8 x Box mittel (blau) (16,5 x 10 x 7,3 cm)
▯ 4 x Box groß (gelb) (21,5 x 10 x 7,3 cm)
▯ 10 x Haken (5 cm)
▯ 1 x Bohrer- und Bithalter (16,5 x 5 cm)
▯ 1 x Werkzeughalter (21 x 9,5 cm)
▯ 1 x Ring- und Maulschlüsselhalter (21,8 x 6,8 cm)
▯ 40 x Schrauben M5 x 30
▯ 40 x Dübel S6
▯ Diese Bedienungsanleitung
Montage
Montage der Wandpaneele
▯ Zeichnen Sie eine gerade Linie an die Wand, um die
Wandpaneele daran auszurichten (siehe Abb. 1).
▯ Markieren Sie die Bohrlöcher, indem Sie das
Wandpaneel an die Wand halten und mit einem
spitzen Gegenstand durch die Schraublöcher die
Positionen markieren.
▯ Bohren Sie die Löcher und verwenden Sie die
mitgelieferten Dübel.
▯ Schrauben Sie die Wandpaneele mit mindestens
je 10 Schrauben an die Wand (siehe Abb. 2).

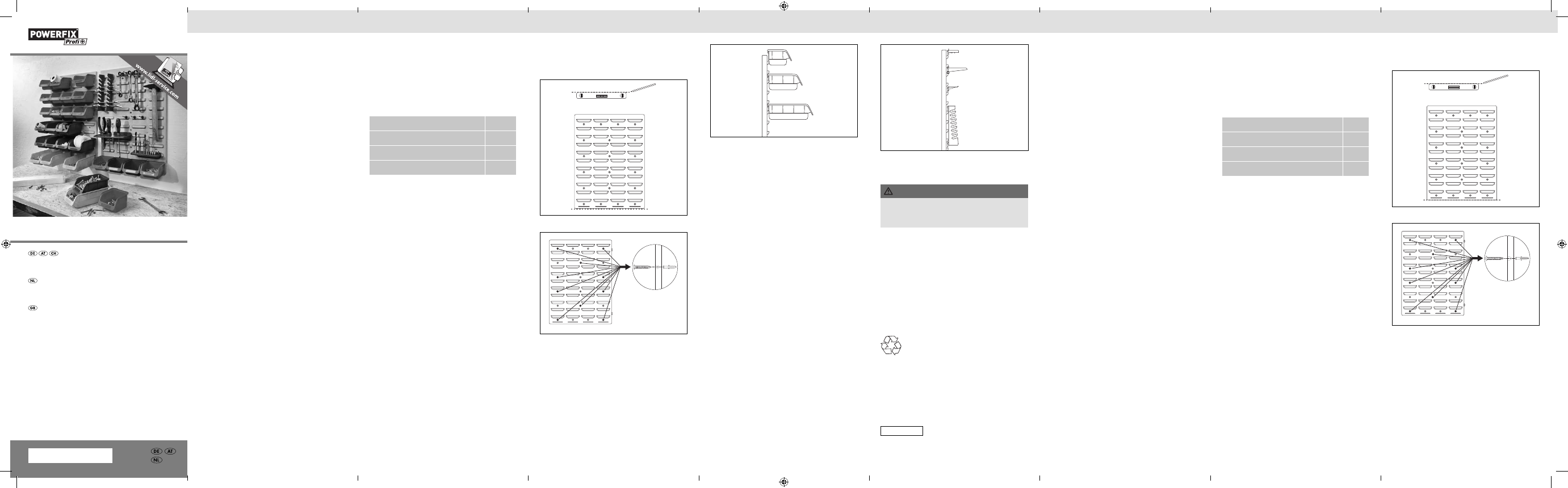

Abb. 1
Abb. 2
Montage der Boxen
Für eine Box benötigen Sie einen freien Steckplatz an
der Wandpaneele.
▯ Stecken Sie die Box so von oben in den freien
Steckplatz, dass beide Haken in die Wandpaneele
greifen (siehe Abb. 3).
■ NL
Abb. 3
Befestigung der Haken
Für 10 Haken benötigen Sie mindestens zwei Steck-
plätze. Es können bis zu 5 Haken an einem Steckplatz
befestigt werden.
▯ Stecken Sie die Haken von oben in den Steckplatz
(siehe Abb. 4).
Befestigung des Bohrer- und Bithalters
Für den Bohrer- und Bithalter benötigen Sie zwei
nebeneinander liegende Steckplätze.
▯ Stecken Sie den Bohrer- und Bithalter so von oben
in die Steckplätze, dass beide Haken in die Wand-
paneele greifen (siehe Abb. 4).
Befestigung des Werkzeughalters
Für den Werkzeughalter benötigen Sie zwei nebenei-
nander liegende Steckplätze.
▯ Stecken Sie den Werkzeughalter so von oben
in die Steckplätze, dass beide Haken in die Wand-
paneele greifen (siehe Abb. 4).
Befestigung des Ring- und Maulschlüssel-
halters
Für den Ring- und Maulschlüsselhalter benötigen Sie
zwei nebeneinander liegende und fünf übereinander
liegende Steckplätze.
▯ Stecken Sie die beiden Ring- und Maulschlüssel-
halter so von oben in die Steckplätze, dass beide
Haken in die Wandpaneele greifen (siehe Abb. 4).
Abb. 4
Reinigen
ACHTUNG
► Verwenden Sie keine Scheuer- oder aggressive
Reinigungsmittel, diese können die Kunststoff teile
beschädigen.
▯ Reinigen Sie die Wandpaneele und die Boxen mit
einem leicht angefeuchteten Tuch. Bei hartnä-
ckigen Verschmutzungen geben Sie ein mildes
Spülmittel auf das Tuch.
Entsorgen
Entsorgen Sie das Aufbewahrungs-Set über einen
zugelassenen Entsorgungsbetrieb oder über Ihre
kommunale Entsorgungseinrichtung. Beachten Sie
die aktuell geltenden Vorschriften. Setzen Sie sich
im Zweifelsfall mit Ihrer Entsorgungseinrichtung in
Verbindung.
Führen Sie alle Verpackungsmaterialien einer
umweltgerechten Entsorgung zu.
Importeur/Service
KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM
Tel.: +49 (0) 2327 3018-0
www.kompernass.com
IAN 86237
Inleiding
Gefeliciteerd!
Met uw aankoop hebt u gekozen voor een hoogwaar-
dig product. Maak uzelf voorafgaand aan de eerste
ingebruikname vertrouwd met het product. Lees hiertoe
aandachtig de volgende bedieningshandleiding.
Gebruik het product uitsluitend op de voorgeschreven
wijze en voor de aangegeven doeleinden. Berg deze
gebruiksaanwijzing zorgvuldig op. Geef alle documen-
ten mee als u het product doorgeeft aan een derde.
Gebruik in overeenstemming met
bestemming
De opruim- en opberghulp is uitsluitend bestemd voor
het opslaan van gereedschappen en kleine voorwer-
pen, zoals spijkers, schroeven en dergelijke, ook in
het privé-huishouden. De opruim- en opberghulp is
niet bestemd voor het opslaan van ontsteekbare, toxi-
sche of agressieve vloeistoff en. Gebruik de opruim-
en opberghulp niet in de bedrijfsmatige omgeving
en niet voor doeleinden waarvoor het product niet is
bedoeld. Een ander of verdergaand gebruik geldt als
niet in overeenstemming met de bestemming en kan
leiden tot beschadigingen. De fabrikant is niet aan-
sprakelijk voor schade als gevolg van het niet in acht
nemen van de gebruiksaanwijzing, gebruik dat niet
volgens de bestemming is, ondeskundige reparaties,
ongeoorloofd uitgevoerde veranderingen of gebruik
van ongeoorloofde onderdelen.
Veiligheidsvoorschriften
Neem de volgende veiligheidsvoorschriften in acht
voor een veilige omgang met het product:
■ Let erop, dat u bij het boren geen elektrische leidin-
gen of andere installaties, zoals bijv. waterleidingen,
in de wand beschadigd. Er is sprake van levensge-
vaar wordt er in elektrische leidingen geboord!
■ Beschadigde delen kunnen scherpe kanten hebben.
Er bestaat letselgevaar! Vervang gebroken of
beschadigde delen meteen.
■ Belast de wandelementen en de boxen niet te
sterk (zie hoofdstuk „Technische gegevens“).
Dit kan onherstelbare schade veroorzaken.
■ De meegeleverde pluggen zijn alleen geschikt
voor de bevestiging in een betonnen of stenen
muur. Controleer voor de montage of uw wanden
geschikt zijn voor de pluggen. Anders houden
de pluggen niet en het wandpaneel valt omlaag.
Vraag een vakman om advies in geval van twijfel.
Technische gegevens
Maximale belastbaarheid per wandelement 32 kg
Maximale belastbaarheid box klein 1 kg
Maximale belastbaarheid box gemiddeld 1,5 kg
Maximale belastbaarheid box groot 2 kg
Inhoud van de verpakking
Controleer de inhoud van het pakket op volledigheid
en eventuele zichtbare beschadigingen voor inge-
bruikname. In geval de levering niet compleet is, of bij
schade door gebrekkige verpakking of door transport
neemt u contact op met de service (zie hoofdstuk
„Importeur/Service“).
▯ 2 x wandelementen (42 x 59 cm)
▯ 14 x box klein (rood) (11,5 x 10 x 7,3 cm)
▯ 2 x box klein (blauw) (11,5 x 10 x 7,3 cm)
▯ 8 x box gemiddeld (blauw) (16,5 x 10 x 7,3 cm)
▯ 4 x box groot (geel) (21,5 x 10 x 7,3 cm)
▯ 10 x haak (5 cm)
▯ 1 x boor en bithouder (16,5 x 5 cm)
▯ 1 x gereedschapshouder (21 x 9,5 cm)
▯ 1 x ring- en steeksleutelhouder (21,8 x 6,8 cm)
▯ 40 x schroeven M5 x 30
▯ 40 x pluggen S6
▯ Deze gebruiksaanwijzing
Montage
Montage van de wandelementen
▯ Teken een rechte lijn op de wand om de wandele-
menten daaraan te positioneren (zie afb. 1).
▯ Markeer de boorgaten, door het wandelement
tegen de wand te houden en met een puntig
voorwerp door de schroefgaten heen de posities
te markeren.
▯ Boor de gaten en gebruik de meegeleverde pluggen.
▯ Schroef de wandelementen met minstens ieder 10
schroeven aan de wand (zie afb. 2).
Afb. 1
Afb. 2
Montage van de boxen
Voor een box heeft u een vrije insteekplaats nodig in
het wandelement.
▯ Steek de box zodanig van boven in de insteek-
plaats, dat beide haken in het wandelement
grijpen (zie afb. 3).
