Zusammenbau
Assembly

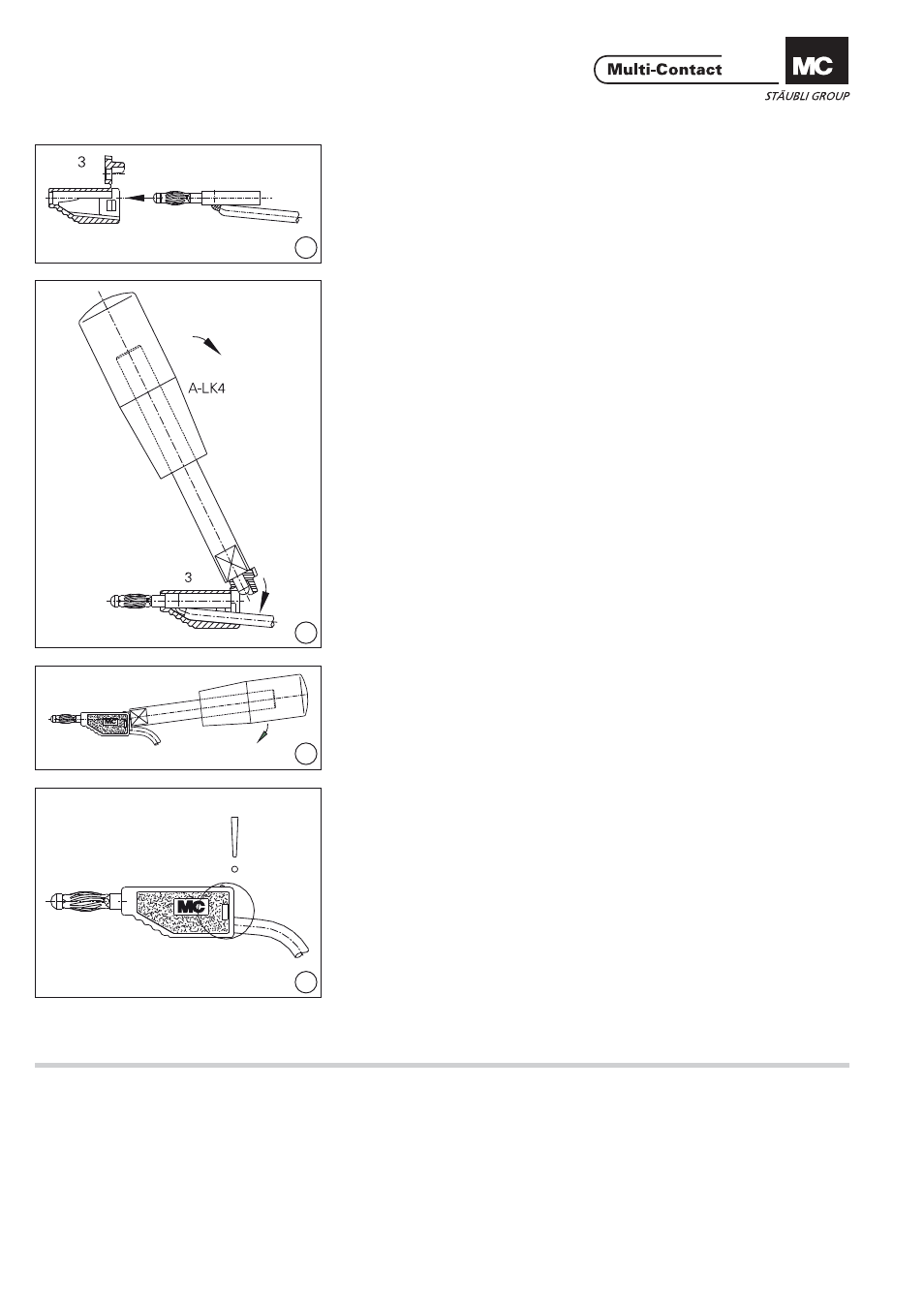

(ill. 7)
Stecker (1a, 1b, 1c) von hinten
in Isoliert eil 3 bis zum Anschlag
einsteck en.
(ill. 7)
Fully insert plug (1a, 1b, 1c) into the
insulator 3.
(ill. 8)
Hilfswerkzeug A-LK4 in die Ver-
schlussklappe von Isolierteil 3 einfüh-
ren.
(ill. 8)
Insert auxiliary tool A-LK4 into hinged
fastening cap.
(ill. 9)
Isolierteil-Verschluss bis zum Einrasten
eindrücken.
(ill. 9)
Press and snap the fas-tening cap into
position.
(ill. 10)
Vollständige Einrastung optisch kont-
rollieren.
(ill. 10)
Visually check the snap-in parts for
correct assembly.
