Vorbereitung der Leitung
Preparation of the cable

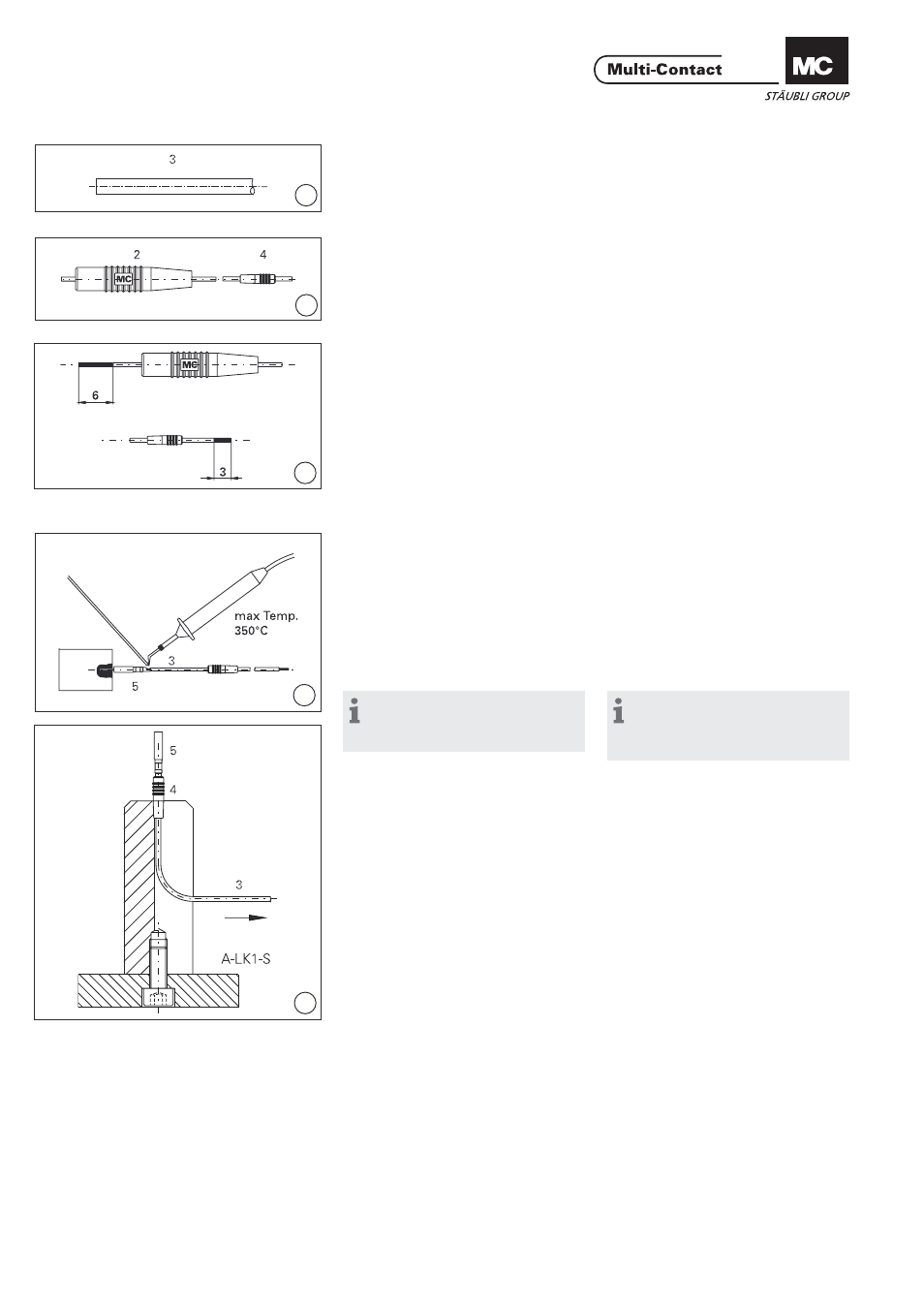

(ill. 6)
Leitung 3 auf gewünschte Nennlänge
ablängen.
(ill. 6)
Cut the cable 3 to the desired nominal
length.
(ill. 7)
Isolierteil 2 und 4 auf die Leitung
schieben.
(ill. 7)
Slide insulators 2 and 4 onto cable.
(ill. 8)
Das KT1-S Leitungsende mittels
Abisolierzange auf Länge L=3mm
und das KT405-BK Leitungsende auf
Länge L=6mm abisolieren.
(ill. 8)
Strip KT1-S end of the cable to length
L=3mm and KT405-BK end to L=6mm
with cable stripper.
Montage
Assembly
(ill. 9)
Leitung 3 in Buchse 5 löten.Max.
Löttemperatur: +350°C.
(ill. 9)
Solder cable 3 in socket 5. Max. solder
temperature: +350°C.
Buchse und Lötstelle müssen frei von
austretendem Lötzinn sein.
Socket and solder area should be free
from excess solder.
Hinweis:
Ein fi xierter Stift Ø 0.7mm hält die
Buchse 5 beim Löten fest.
Note:
For soldering purposes a fi xed pin
Ø 0.7mm can be used to hold the
socket 5 in position.
(ill. 10)
Knüpftülle 4 und Leitung 3 mit angelö-
teter Buchse 5 in Hilfwerkzeug A-LK1-
S einlegen. Buchse in die Knüpftülle
stecken und gleichzeitig die Leitung
nachziehen.
(ill. 10)
Insert slip-n-tie insulation 4 and sol-
dered cable 3 with socket 5 into the
auxiliary tool A-LK1-S. Insert socket
into the slip-n-tie insulation and pull
simultneously the cable.
