Multi-Contact MA128 - Handbuch (Seite 5)

Advanced Contact Technology
www.multi-contact.com 5 / 8
11
12
13
14

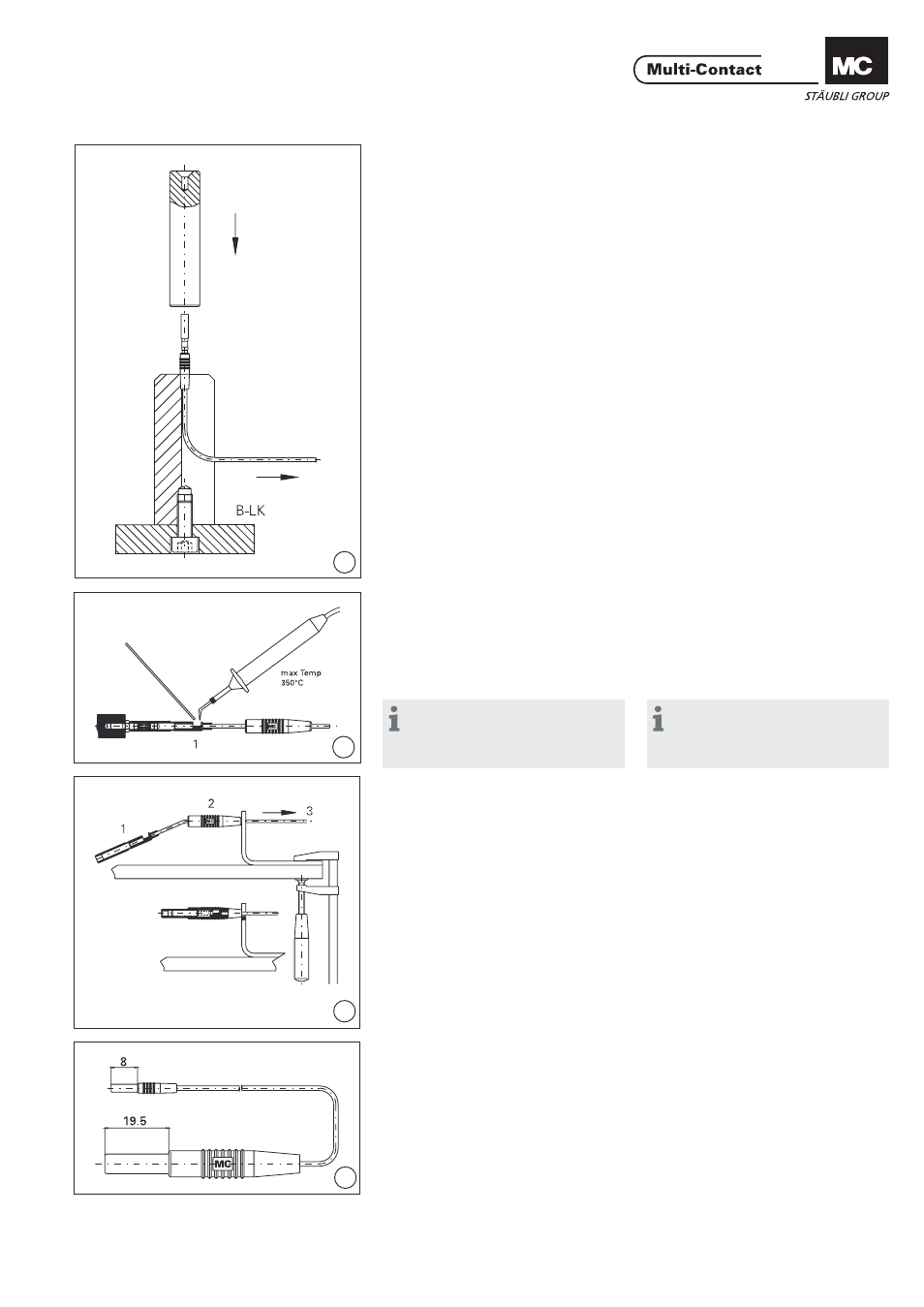

(ill. 11)
Hilfswerkzeug B-LK zur Buchse aus-
richten und mittels Kniehebelpresse,
oder Tischbohrmaschine die Buchse
langsam in die Endposition pressen. (ill. 11)
Align auxiliary tool B-LK and slowly
press-in socket to the end position
with the help of a lever press or a
bench drilling machine.
(ill. 12)
Leitung in Buchse 1 löten. Max.
Löttemp eratur: +350°C. (ill. 12)
Solder cable in socket 1. Max. solder
temperature: +350°C.
Buchse und Lötstelle müssen frei von
austretendem Lötzinn sein. Socket and solder area should be free
from excess solder.
Hinweis:
Ein fi xierter, federnder Stecker
Ø 4mm hält die Buchse 1 beim Löten
fest.
Note:
For soldering purposes a fi xed,
spring loaded plug Ø 4mm can be
used to hold the socket 1 in position.
(ill. 13)
Hilfswerkzeug 410-BK fi xieren. Die
Buchse 1 an der Leitung 3 in die Tülle
2 ziehen und gleichzeitig von vor-
ne nachstossen bis zum spürbaren
Anschlag. (ill. 13)
Fix auxiliary tool 410-BK into position.
Pull cable 3 through the insulator 2
and at the same time push-in socket 1
to its end position.
(ill. 14)
Mit der Distanz zwischen Buchsende
und Knüpftülle das korrekte Einrasten
kontrollieren. Die Adapterleitung ist
bereit. (ill. 14)
Control end position distance of insu-
lator. The adapter lead is ready.
