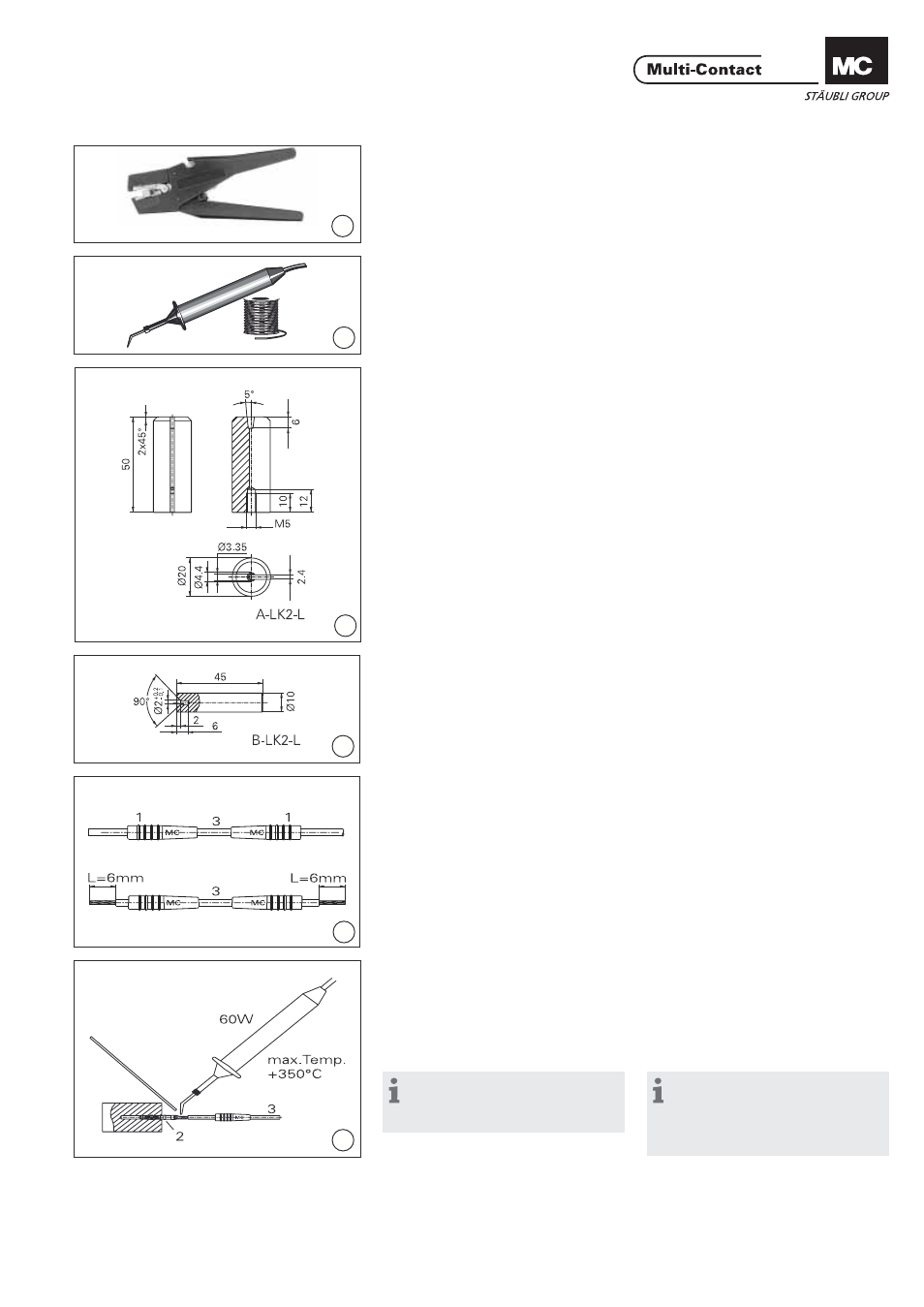

Notwendiges Werkzeug Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Hilfswerkzeug A-LK2-L
Empfohlenes Material: Stahl (ill. 3)
Auxiliary tool A-LK2-L
Recommended material: Steel
(ill. 4)
Hilfswerkzeug B-LK2-L
Empfohlenes Material: Stahl (ill. 4)
Auxiliary tool B-LK2-L
Recommended material: Steel
Vorbereitung der Leitung Preparation of the cable
(ill. 5)
Leitung 3 auf die gewünschte Nenn-
länge ablängen und auf beiden Seiten
je eine Knüpftülle (1) aufziehen. Beide
Leitungsenden mittels Abisolierzange
je 6mm abisolieren. (ill. 5)
Cut the cable 3 to the desired nominal
length and slide insulator (1) onto both
ends of cable. Strip both ends of cable
to length L = 6mm with cable stripper.
(ill. 6)
Leitung 3 in Stecker 2 löten.
Löttemperatur 350°C max. (ill. 6)
Solder cable 3 in plug 2.
Soldering temp. 350°C max.
Stecker und Lötstelle müssen frei von
austretendem Lötzinn sein. Plug and solder area should be free
from excess solder.
Hinweis:
Ein Block mit Bohrung Ø 2,1mm
hält den Stecker 2 beim Löten fest.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 2 in posi-
tion.
