Multi-Contact MA136 Benutzerhandbuch
Seite 4
Advanced Contact Technology
8
9
7
Hersteller/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax
+41/61/306 55 56
www.multi-contact.com
© b
y
Multi-Contact A
G, Switz
erland – MA136 – 03.2013, Inde
x g
, Global Communications – Änderungen v
orbehalten / Subject to alterations
Montage
Assembly

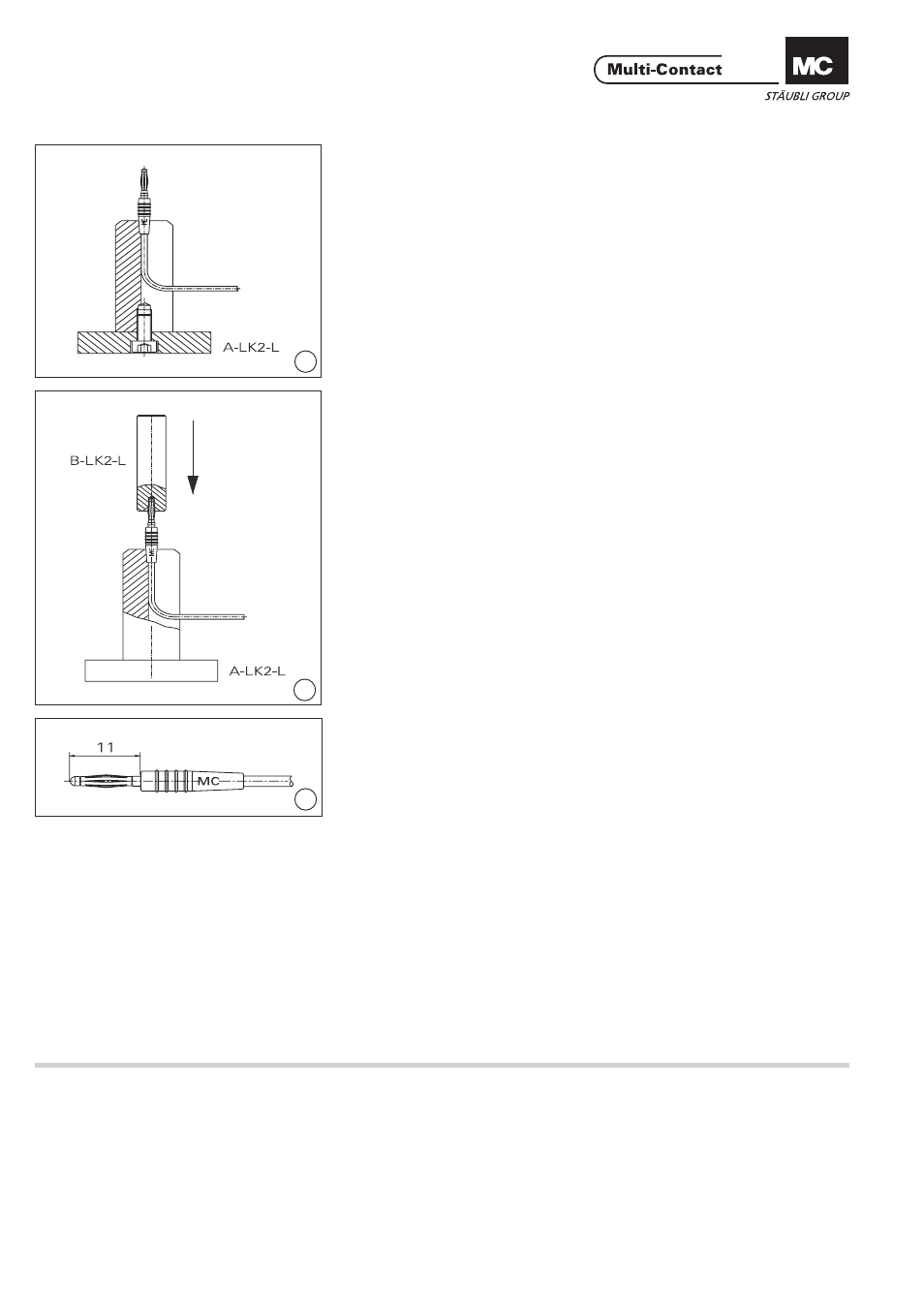

(ill. 7)
Stecker von Hand in Knüpftülle ein-
ziehen und in Hilfswerkzeug A-LK2-L
einlegen.
(ill. 7)
Insert by hand the plug into insula-
tor and then place into auxilliary tool
A-LK2-L.
(ill. 8)
Hilfswerkzeug B-LK2-L zum
Stecker ausrichten und m ittels
Tischbohrmaschi ne oder
Kniehebelpress e langsa m den Stecker
in die Endposition pressen.
(ill. 8)
Align auxiliary tool B-LK2-L with plug
and slowly press-in plug to the end
position with the help of a bench drill-
ing machine or lever press.
(ill. 9)
Vollständige Einrastung kontrollieren!
Die Distanz zwischen Knüpftülle und
Steckeranfang muss 11mm betragen.
(ill. 9)
Control snap-in. The distance between
the insulator and the top of plug must
be 11mm.
