Multi-Contact MA139 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2
5
6

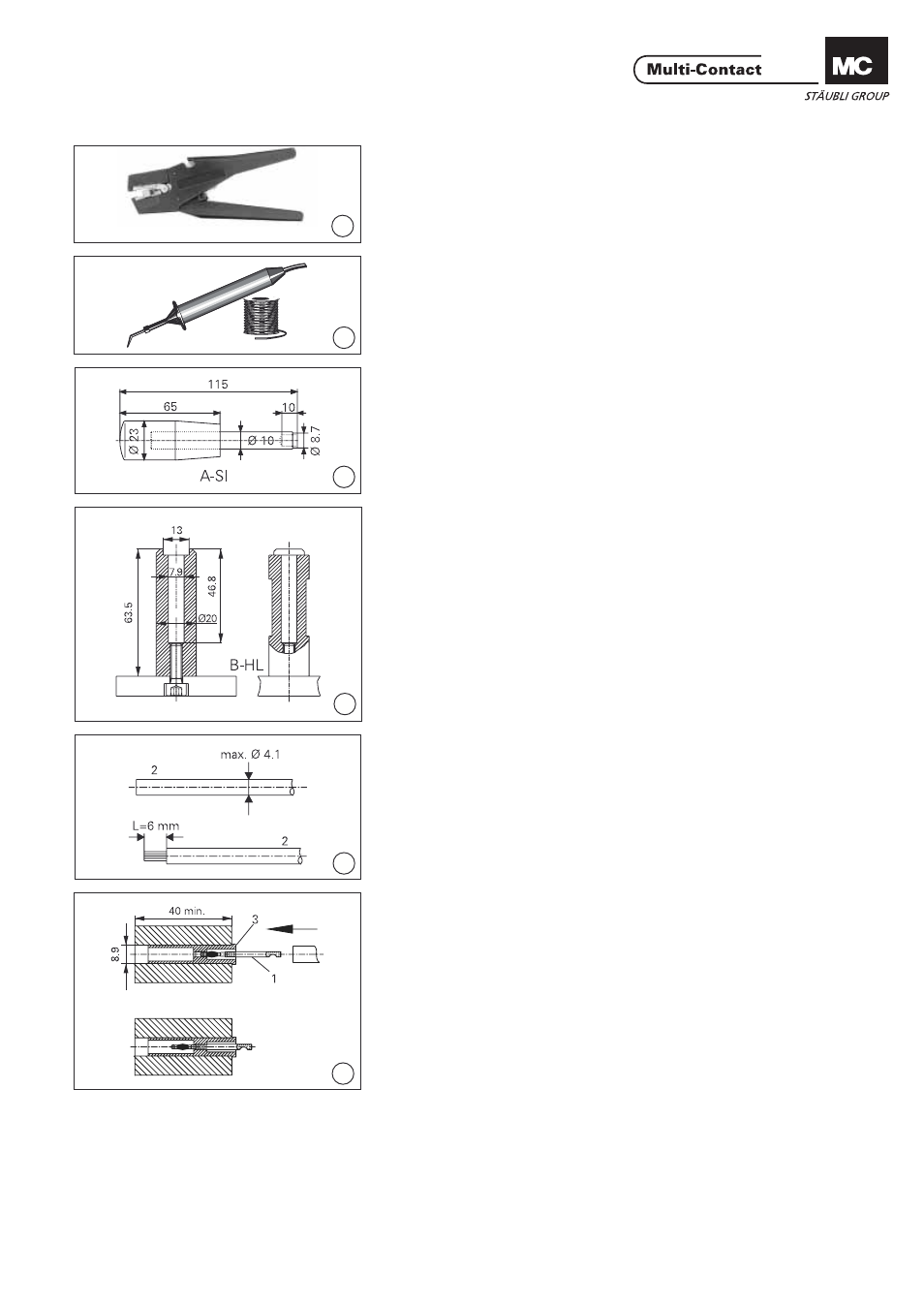

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Hilfswerkzeug A-SI
Empfohlenes Material: Stahl
(ill. 3)
Auxiliary tool A-SI
Recommended material: Steel
(ill. 4)
Hilfswerkzeug B-HL
Empfohlenes Material: Stahl
(ill. 4)
Auxiliary tool B-HL
Recommended material: Steel
Vorbereitung der Leitung
Preparation of the cable
(ill. 5)
Leitung 2 auf gewünschte Nennlänge
ablängen und mittels Abisolierzange
auf Länge L = 6mm abisolieren.
(ill. 5)
Cut the cable to the desired nominal
length and strip cable insulation to
length L = 6mm with cable stripper.
Montage
Assembly
(ill. 6)
Isolierteil 3 in Block (Boh-rung Ø 8,9mm,
Bohrtiefe 40mm) einlegen.
Stecker 1 mittels Kniehebelpresse
oder Tischbohrmaschine in Isolierteil 3
bis zum Anschlag einpressen
(ill. 6)
Insert insulator 3 in block (drilling hole
Ø 8,9mm, hole depth min. 40mm)
Press plug 1 into insulator 3 with the
help of a lever press or a bench drilling
machine.
