Multi-Contact MA143 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2
5

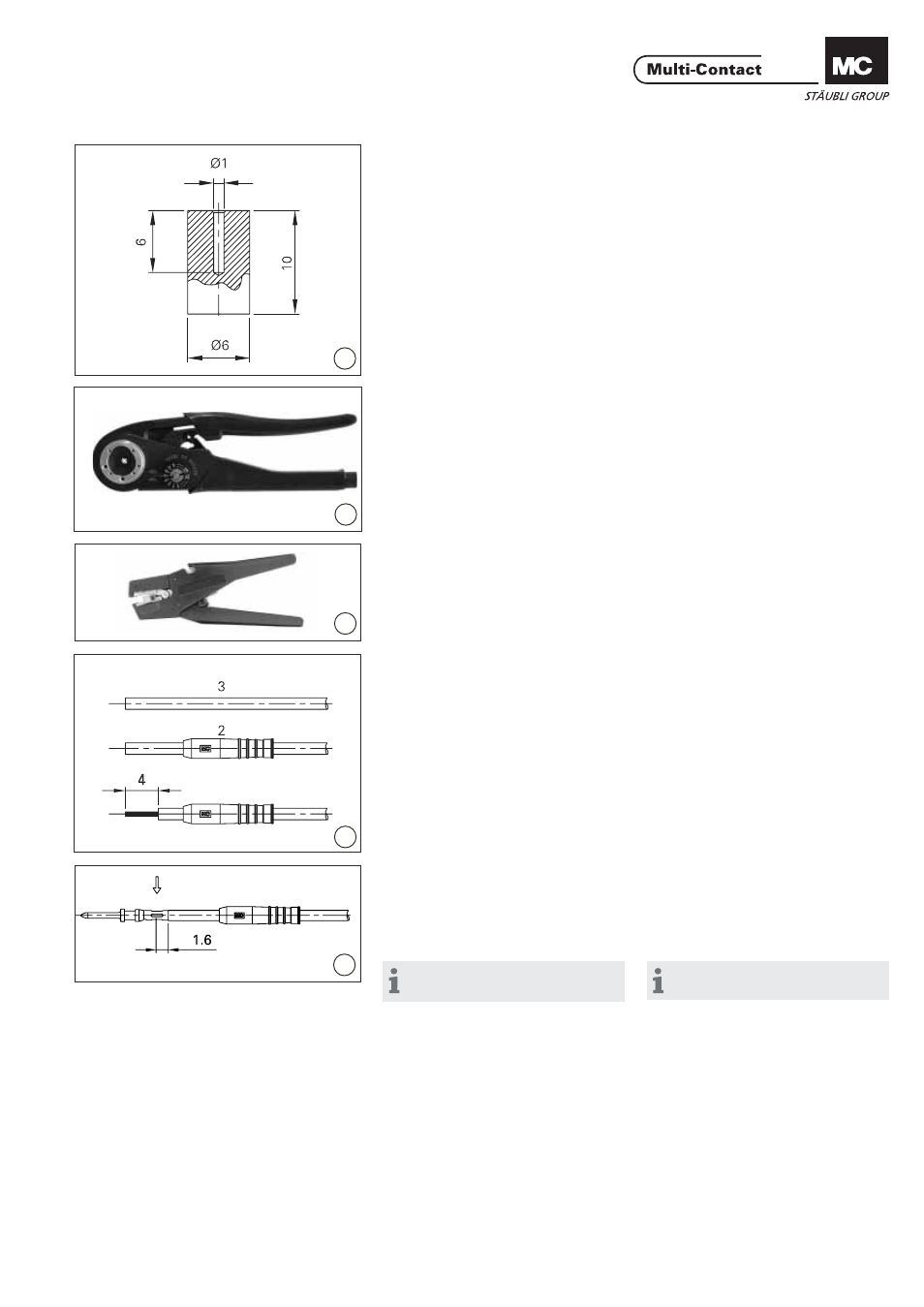

Notwendiges Werkzeug
Tools required
(ill. 1)
Hilfswerkzeug.
Empfohlenes Material: Messing
(ill. 1)
Auxiliary tool.
Recommended material: Brass
(ill. 2)
Crimpzange M-CZ
Bestell-Nr.: 18.3800
(ill. 2)
Crimping pliers M-CZ
Order No: 18.3800
(ill. 3)
Abisolierzange „Stripax“
Bestell-Nr.: 25.0015
(ill. 3)
Cable stripper “Stripax”
Order No.: 25.0015
Vorbereitung der Leitung
Preparation of the cable
(ill. 4)
Leitung 3 auf die gewünschte Nenn-
länge abschneiden. Leitung durch
Isolier-tülle 2 schieben. Leitung mit-
tels Abisolierzange auf Länge 4mm
abisolieren.
(ill. 4)
Cut the cable 3 to the desired nominal
length. Feed cable through sleeve
insulation 2. Strip cable insulation to
length 4mm with cable stripper.
Montage
Assembly
(ill. 5)
Crimpzange auf Pos. 2 einstellen!
Abisolierte Leitung in die Bohrung des
Steckers einführen bis zum Anschlag
und crimpen.
(ill. 5)
Set the crimping tool to position 2!
Push the stripped wire in the hole until
the end position and crimp.
Hinweis:
Es dürfen keine Drähte vorstehen
Note:
No wires may stick out !
Crimpstelle kontrollieren!
Check the crimp !
