5-12 Drucker reinigen
Papiertransporteinheit reinigen
Um Probleme mit der Druckqualität aufgrund von Papierstaub und Papierschnitzeln zu vermeiden, muss die
Papiertransporteinheit wie nachfolgend erläutert gereinigt werden.

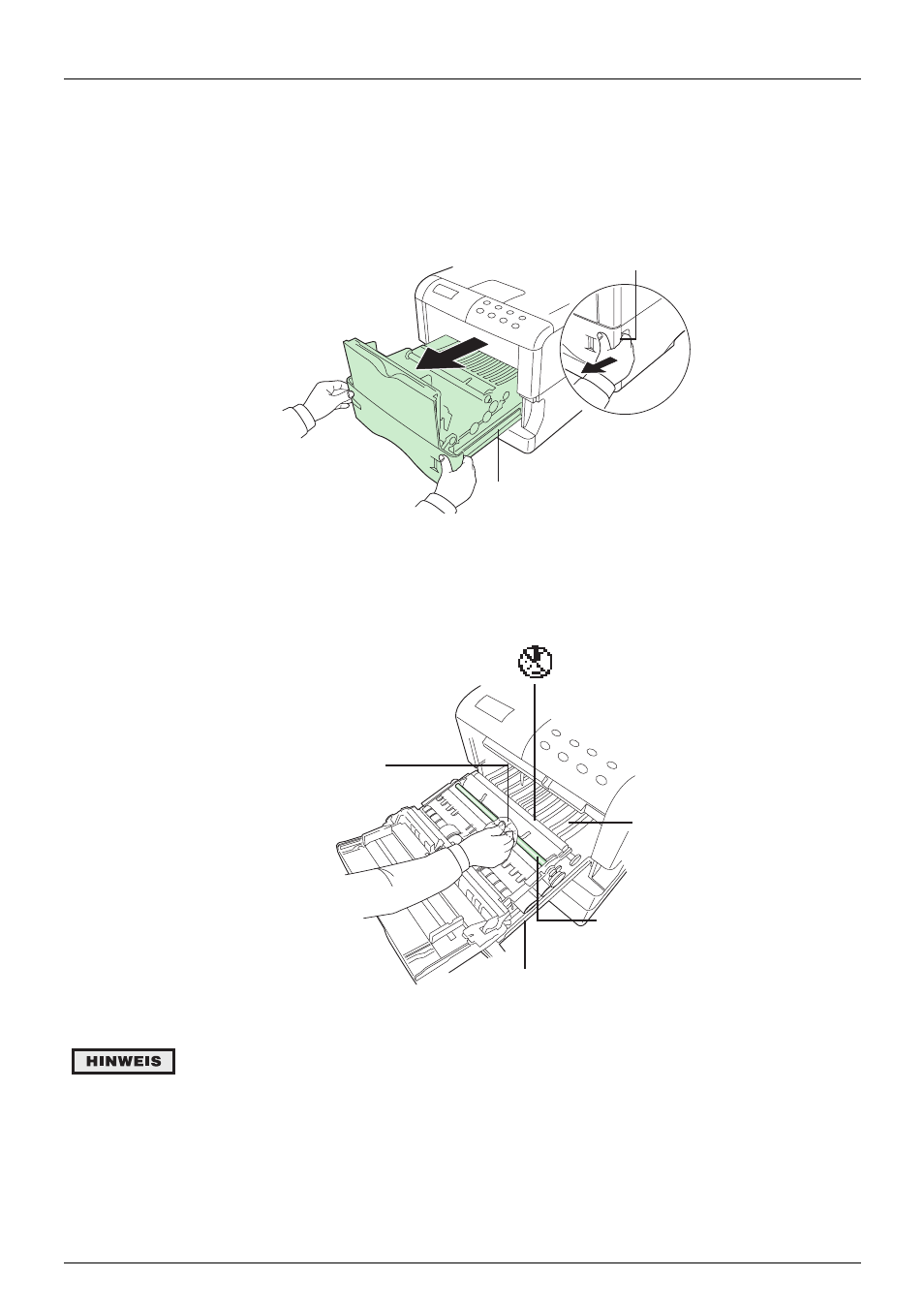

1. Den (grünen) Freigabehebel der Papiertransporteinheit hochziehen und die Einzugseinheit herauszie-
hen.
Abbildung 5-24
2. Mit dem im Toner-Kit enthaltenen Reinigungstuch den auf der Ausrichtwalze und der Papierzuführung
angesammelten Papierstaub abwischen.
Abbildung 5-25
Achten Sie beim Reinigen darauf, dass Sie die schwarze Übertragungswalze nicht be-
rühren, da dies zu einer Verschlechterung der Druckqualität führen kann.
Freigabehebel der
Papiertransporteinheit [grün]
Papiertransporteinheit
Ausrichtwalze
[Metall]
Übertragungswalze [schwarz]
Siehe Hinweis unten.
Wischtuch
Leitblech
Papiertransporteinheit
