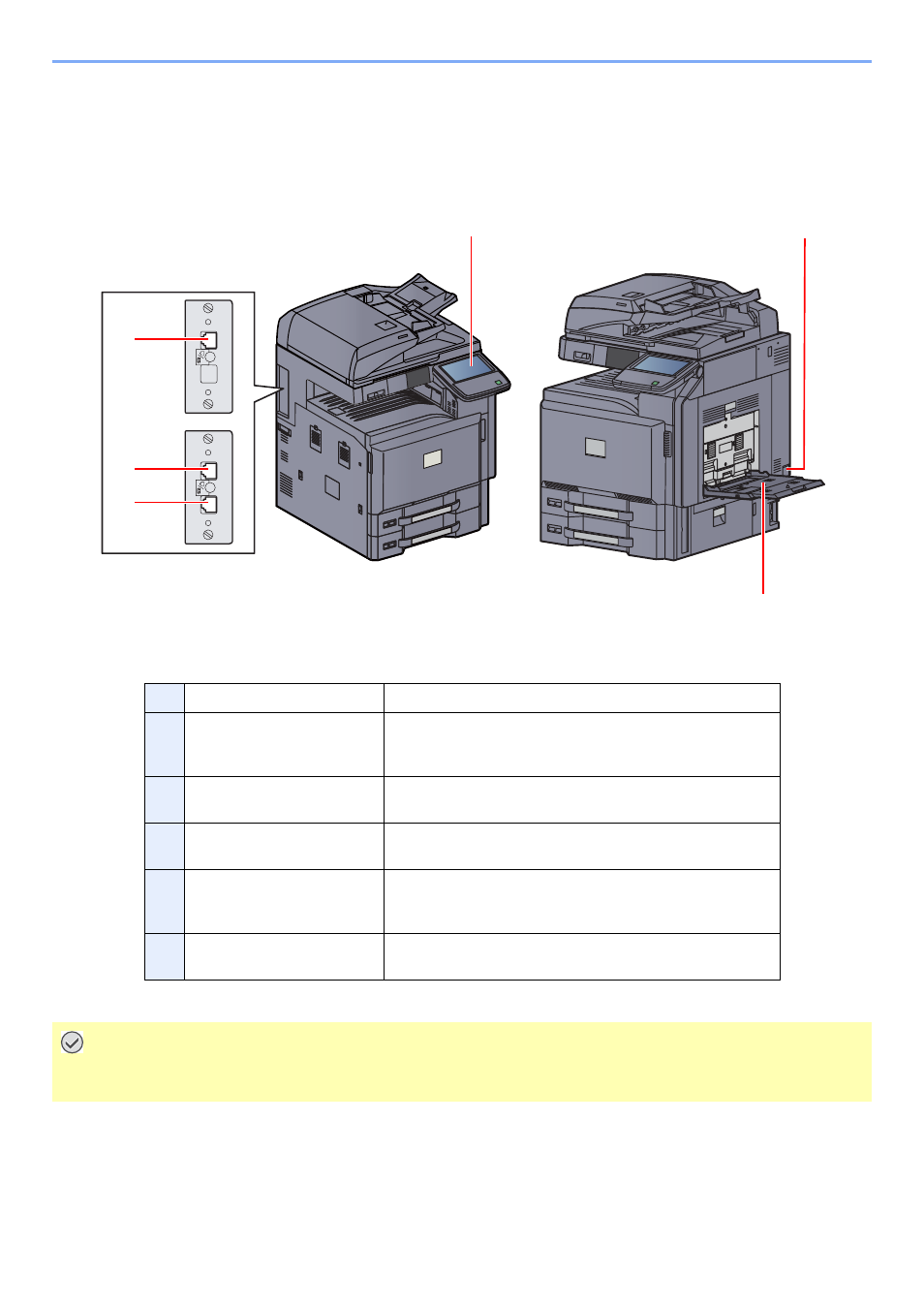

Geräteansicht
Dieser Abschnitt beschreibt die Namen der Bauteile, wenn das Gerät als Fax betrieben wird.
Hinweise zu den Bauteilen, die für andere als die Faxfunktionen benötigt werden, finden Sie in der Bedienungsanleitung
des Geräts.
* Je nach verwendetem Modell kann die Darstellung geringfügig abweichen.
1
Bedienfeld
Hiermit bedienen Sie den Faxteil.
2
Hauptschalter
Nur wenn dieser Schalter auf ON (I) steht, kann das Gerät
Faxe versenden oder empfangen. Die Berührungsanzeige
leuchtet und ist einsatzbereit.
3
Universalzufuhr
Legen Sie hier spezielles Papier ein, das nicht aus den
Kassetten gezogen werden kann.
4
Anschluss Leitung 1
Verbinden Sie diesen Anschluss mit der Telefondose. Für die
erste Leitung (Standard).
5
Anschluss Leitung 2
Für Faxübertragung über zwei Leitungen mit optionalem Dual
FAX-Kit. Verbinden Sie diesen Anschluss mit der
Telefondose.
6
Telefonanschluss (In
Deutschland nicht benötigt).
Hier kann ein Telefon angeschlossen werden.
WICHTIG
Ein automatischer Faxempfang ist nicht möglich, wenn der Hauptschalter ausgeschaltet ist. Um Faxe bei
abgeschaltetem Gerät zu empfangen, drücken Sie die Taste Power auf dem Bedienfeld.
