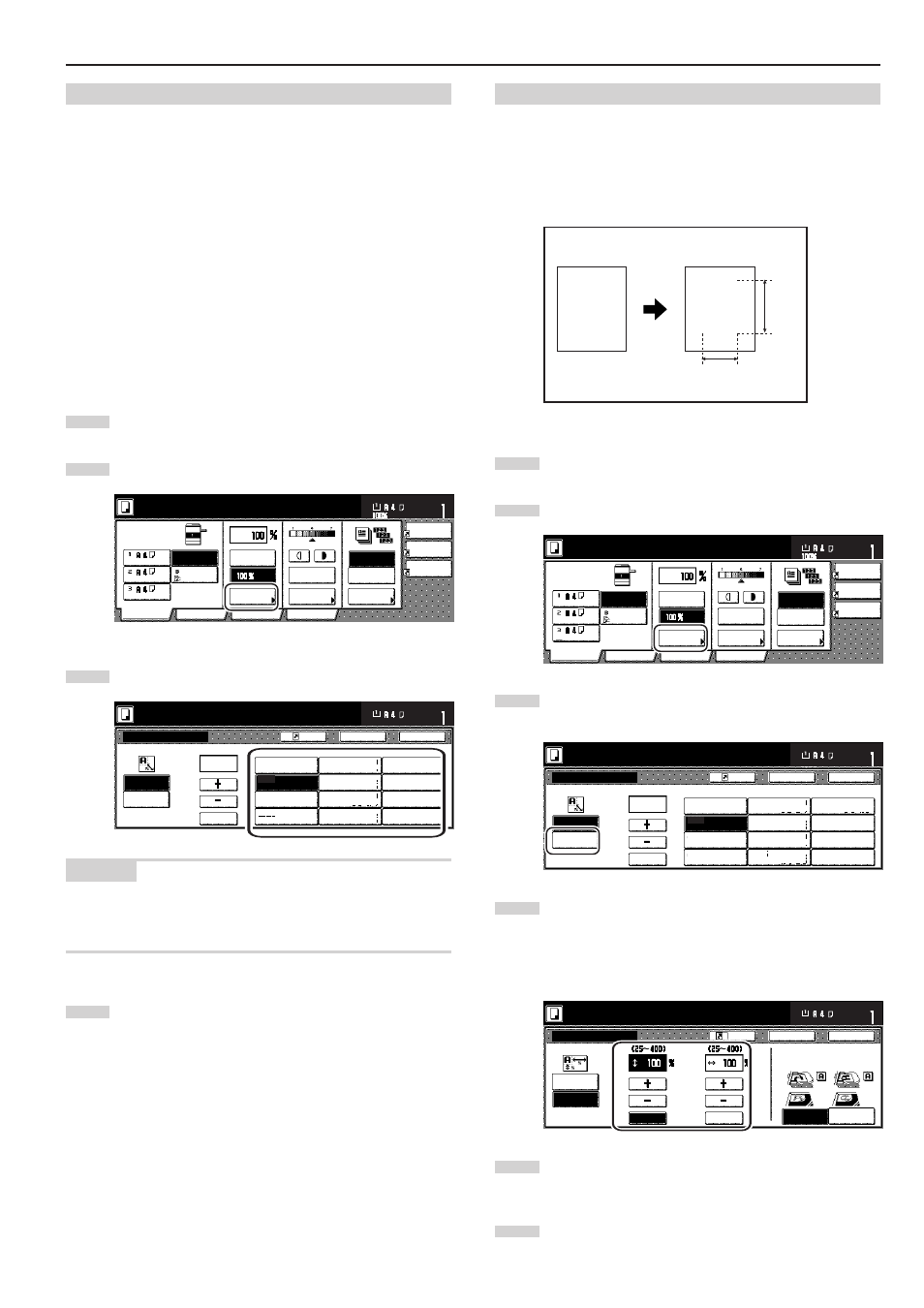

Abschnitt 4 GRUNDBEDIENUNG
4-5
(4) XY-Zoommodus
Mit diesem Modus ist es möglich, die Länge und Breite des
Kopiebildes separat zu ändern. Das Vergrößerungsverhältnis kann in
Schritten von 1 % auf jeden Wert von 25 bis 400 % (25 % und 200 %
bei Verwendung des Dokumentverarbeitungseinheit) eingestellt
werden.
1 Legen Sie die zu kopierenden Originale auf.
2 Tippen Sie die Bedienungsfläche „Verklein./Vergröß.” an.
Der Bildschirm „Verkleinern/Vergröß.” wird angezeigt.
APS AMS
Verklein./
Vergröß.
Merge
Kopie
Original-
qualität
Verklein./
Vergröß.
Belicht.
Modus
Automat.
Belichtung
Funktion Basis Benutzerwahl Programm
Kopierbereit. Satz Papierformat
Bypass
Normal
Farbiges
Normal
Normal
Sortieren/
Finishen
Sort:Aus
Sort:An
3 Tippen Sie die Bedienungsfläche „XY zoom” an.
Der Bildschirm zur Wahl den Abbildungsverhältnisses wird
angezeigt.
Verkleinern/Vergröß.
Standard
Zoom
Kopierbereit.
XY Zoom
Zif.t.
(25~400)
100 %
Registr.
AMS
Satz Papierformat
100%
100%
400%
200%
A 5 ➔A 3
141%
127%
106%
90%
75%
70%
50%
25%
Folio ➔A3
A 5 ➔A4
A 4 ➔A3
11x15" ➔A3
Folio ➔A4
11x15" ➔A4
A3 ➔A4
A4 ➔A5
Zurück Schließen
4 Tippen Sie, wie geeignet, die Bedienungsfläche „+” oder die
Bedienungsfläche „-”, an, um das gewünschte
Abbildungsverhältnis für die Breite und dann für die Länge
anzugeben. Das Abbildungsverhältnis kann auch direkt
durch Antippen der entsprechender Bedienungsfläche „Zif.t.”
und dann mit Hilfe der Zifferntasten eingegeben werden.
100%
Verkleinern/Vergröß.
Kopierbereit.
Zif.t. Zif.t.
Registr Zurück Schließen
R i c h t u n g p r ü fe n
R i c h t u n g d e s O r i g i n a l s
p r ü fe n
Hinten
kante Links oben
Ecke
Satz Papierformat
Y X
standard
zoom
XY zoom
5 Tippen Sie die geeignete Bedienungsfläche auf der rechten
Seite des Berührungsbildschirms an, um die Ausrichtung des
Originals anzugeben.
6 Drücken Sie die Starttaste, um mit dem Kopiervorgang zu
beginnen.
(3) Voreingestellter Zoommodus
Mit diesem Modus kann das Abbildungsverhältnis auf einen der
voreingestellten Werte eingestellt werden:
[Zur Verfügung stehende Abbildungsverhältnisse]
Vergrößerung 25 %
50 %
70 % (A3
R A4, A4 R A5)
75 % (11" x 15" R A4)
90 % (Folio R A4)
Verkleinerung 106 % (11" x 15" R A3)
127 % (Folio R A3)
141 % (A4 R A3, A5 R A4)
200 % (A5 R A3)
400 %
1 Legen Sie die zu kopierenden Originale auf.
2 Tippen Sie die Bedienungsfläche „Verklein./Vergröß.” an.
Der Bildschirm „Verkleinern/Vergröß.” wird angezeigt.
APS AMS
Verklein./
Vergröß.
Merge
Kopie
Original-
qualität
Verklein./
Vergröß.
Belicht.
Modus
Automat.
Belichtung
Funktion Basis Benutzerwahl Programm
Kopierbereit. Satz Papierformat
Bypass
Normal
Farbiges
Normal
Normal
Sortieren/
Finishen
Sort:Aus
Sort:An
3 Tippen Sie die voreingestellte Zoom- Bedienungsfläche an,
die dem zu verwendenden Abbildungsverhältnis entspricht.
Verkleinern/Vergröß.
Standard
Zoom
Kopierbereit.
XY Zoom
Zif.t.
(25~400)
100 %
Registr.
AMS
Satz Papierformat
100%
100%
400%
200%
A 5 ➔A 3
141%
127%
106%
90%
75%
70%
50%
25%
Folio ➔A3
A 5 ➔A4
A 4 ➔A3
11x15" ➔A3
Folio ➔A4
11x15" ➔A4
A3 ➔A4
A4 ➔A5
Zurück Schließen
HINWEIS
Sie können das Abbildungsverhältnis auch in 1-%-Schritten ändern,
indem Sie entweder die Bedienungsfläche „+” oder die
Bedienungsfläche „-”, wie geeignet antippen.
4 Drücken Sie die Starttaste, um mit dem Kopiervorgang zu
beginnen.
M
M
Y %
X %
