Kapitel 2 Bezeichnung der Bauteile S. 2-1
Kapitel 2 Bezeichnung der Bauteile

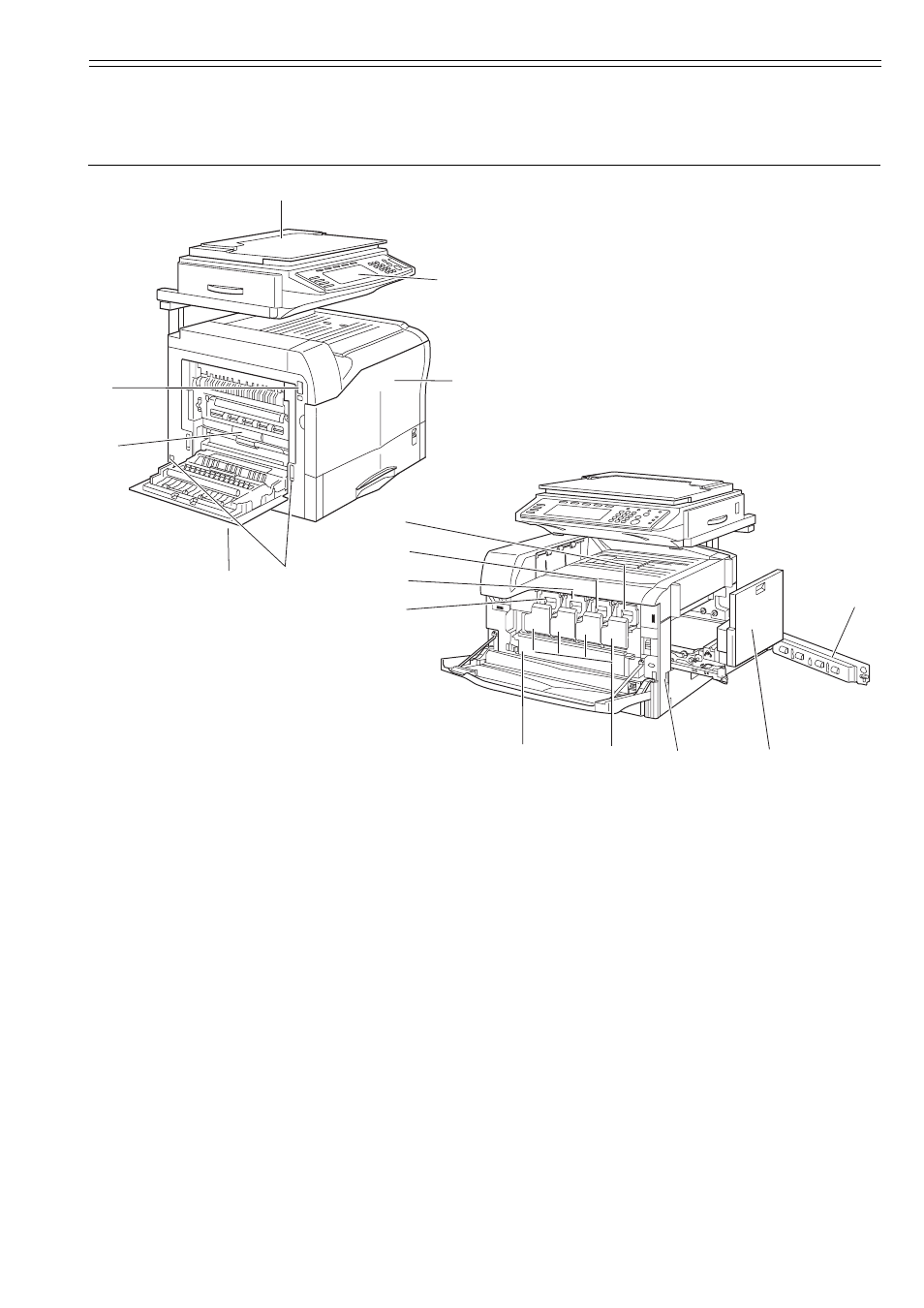

Hauptgerät
w
e
r
1
2
3
4
5
6
7
9
8
0
q
1 Vorlagendeckel<optional>
Öffnen/Schließen Sie diesen Deckel,
wenn Sie ein Original auf das Vorlagenglas
legen.
2 Bedienfeld
Zum Einstellen des Kopiervorgangs.
3 Vordere Abdeckung
Öffnen Sie diese Abdeckung, um Toner-
patronen und Alttonerbehälter zu erset-
zen, oder um das Gerät zu reinigen.
4 Hauptschalter
Zum Ein-/Ausschalten des Gerätes.
5 Fixiereinheit
6 Linke Abdeckung
Öffnen Sie diese Abdeckung, um inner-
halb des Kopierers einen Papierstau zu
beseitigen.
e
t
7 Tonerpatrone (schwarz)
8 Tonerpatrone (gelb)
9 Tonerpatrone (cyan)
0 Tonerpatrone (magenta)
q Alttonerbehälter
w Tonerpatronendeckel
Öffnen Sie diesen Deckel, um Tonerpatronen zu
ersetzen und das Geräteinnere zu reinigen.
e Handgriff
Ziehen Sie die Handgriffe heraus, um den Ko-
pierer zu bewegen. Es existieren zwei Handgrif-
fe, einer an der linken und einer an der rechten
Seite des Kopierers.
r Papiertransporteinheit
t Rechte Abdeckung 1
Betätigen Sie diesen Hebel, wenn ein Papier-
stau im Kopierer aufgetreten ist.
