55 pairan – Solare Datensysteme Solar-Log Benutzerhandbuch
Seite 163
163
Pairan
Pairan
55 Pairan
55�1 Pairan
Easy Installation
Terminierung
Adressierung Schnittstelle
nein
Jumper
nein
RS485
Übersicht
•
Schnittstelle integriert
•
Anschlussort: Rundbuchse am Wechselrichter
•
2-polige Verkabelung
•
Kommunikationsadresse muss nicht vergeben werden
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemmleistenstecker
Der Rundstecker ist beim Hersteller zu beziehen.
Vorgehen
1.
Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen

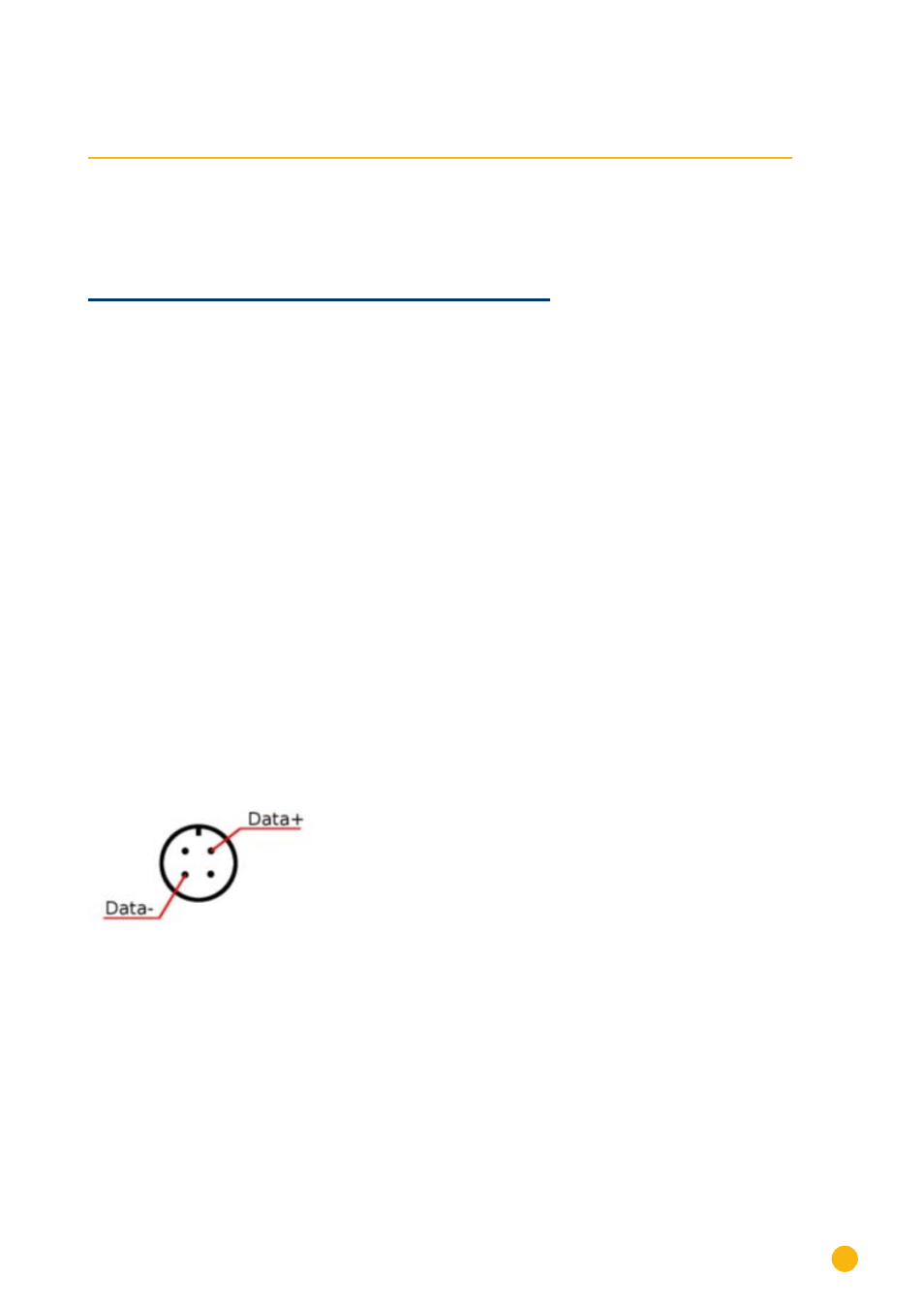

Ansicht Anschlussbuchse
Abbildung 15: Rundbuchse Pairan
Klemmleistenstecker Solar-Log™
Wechselrichter
RS485/422 B
Rund-Buchse
► 1
► Data +
► 4
► Data -
2. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
