SMA
SMA-Anschluss über Spezial-RS485-PiggyBack
76�2 SMA-Anschluss über Spezial-RS485-PiggyBack
Easy Installation
Terminierung
Adressierung
Schnittstelle
ja
Jumper
nein
RS485
Übersicht
•
Schnittstelle nicht integriert; Spezial-RS485-PiggyBack nachrüsten
•
Anschlussort: Klemmleiste innen im Wechselrichter, auf dem PiggyBack
•
Kommunikationsadresse muss nicht vergeben werden.
•
4-polige Verkabelung
•
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Spezial-RS485-PiggyBack in Wechselrichter einbauen
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Spezial-RS485-PiggyBack in Wechselrichter einbauen
Vorgehen
1.
Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2. PiggyBack mit der unteren Stiftleiste linksbündig auf die Steuerplatine des Wechselrichters einset-
zen (
Abbildung 3, links
)
Der Aufdruck „unten“ auf der Platine muss links unten zu sehen sein (
Abbildung 3, rechts
).

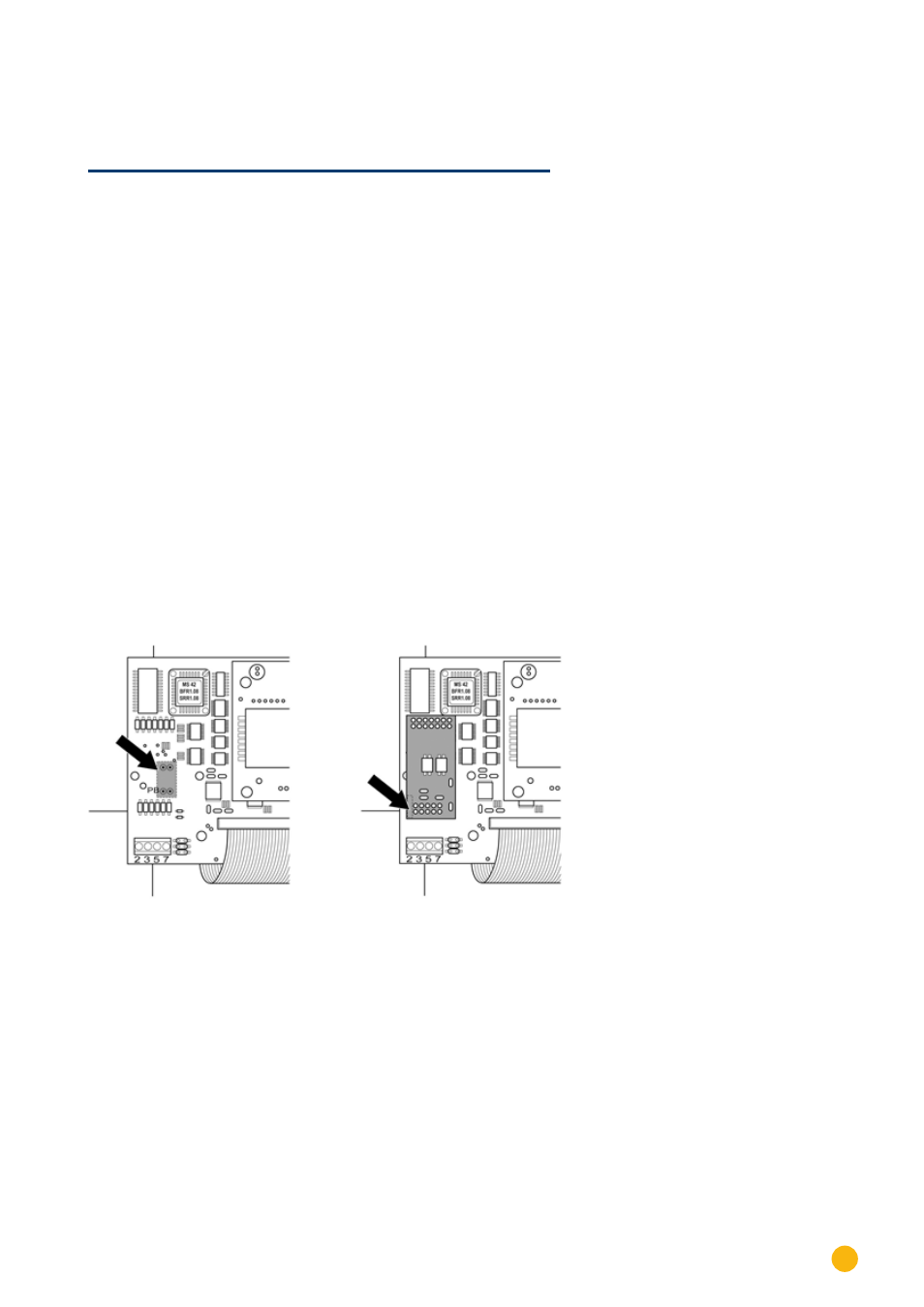

Abbildung 3: Steuerplatine vor und nach Einbau PiggyBack
Wechselrichter an Solar-Log™ verkabeln
•
Die Verkabelung erfolgt über
- vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang)
oder
- selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und Klemmleistenstecker.
Vorgehen
1.
Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen
2. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen:
