Anschluss und Inbetriebnahme

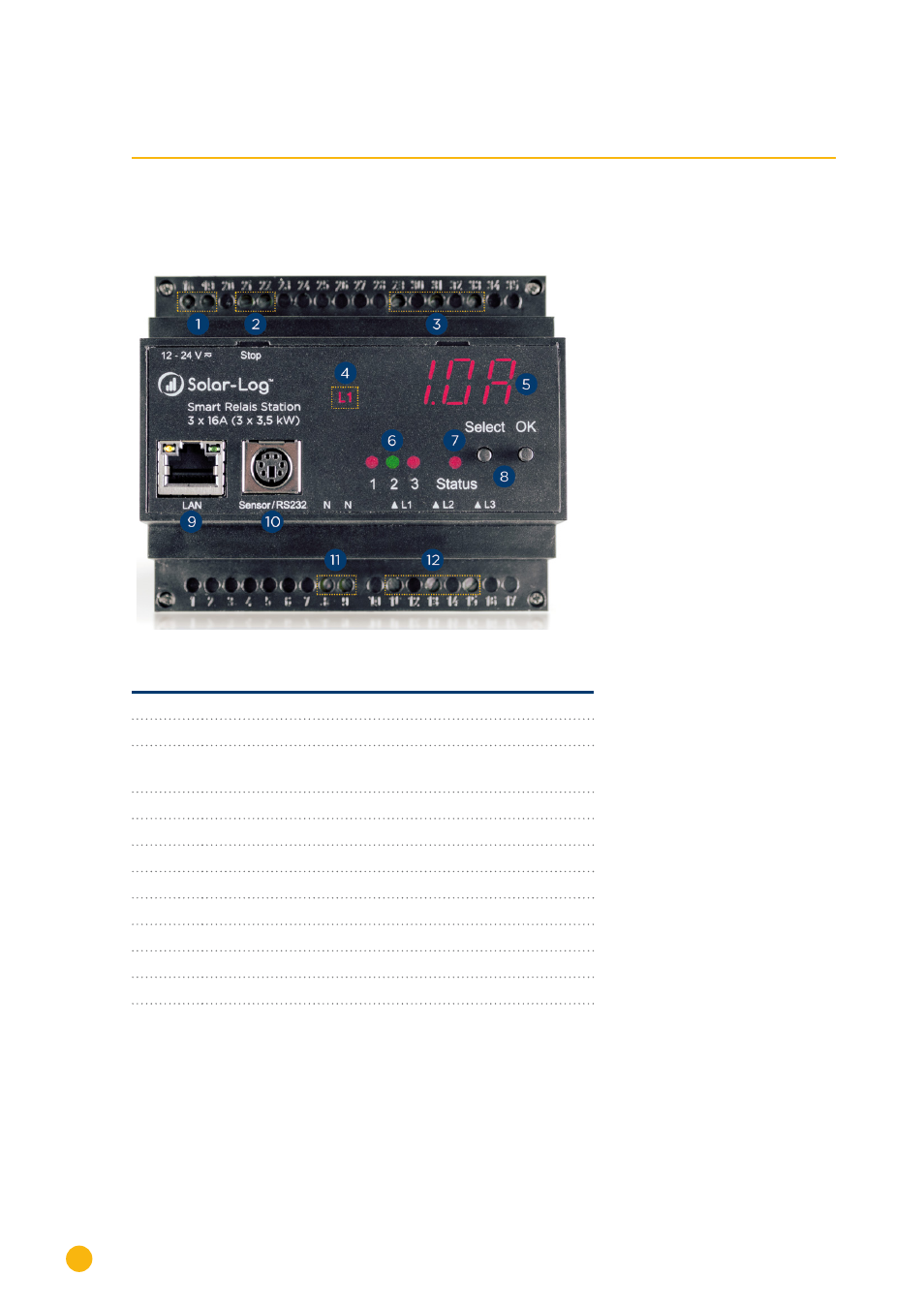

Anschlüsse des Geräts
2 Anschluss und Inbetriebnahme
2�1 Anschlüsse des Geräts
Nummer Beschreibung
1 Spannungsersorgung (12V-24V AC oder DC)
2 Stop Eingang für Abschaltung aller Relais
3 Solar-Log™ Smart Relais Station 1 x 16A : 1 Relais Ausgang
Solar-Log™ Smart Relais Station 3 x 16A : 3 Relais Ausgänge
4 L1 - L3 Indikator für LED-Display
5 LED-Display für Last oder Sensor-Anzeige
6 3 Kontroll LEDs für Relais Ausgänge
7 Status LED
8 Taster für OK, Select oder Bootloadermodus
9 Netzwerkanschluss RJ45
10 Anschluss für Sensor
11 Anschluss Neutralleiter für Messelektronik
12 Solar-Log™ Smart Relais Station 1 x 16A : 1 Relais Eingang
Solar-Log™ Smart Relais Station 3 x 16A : 3 Relais Eingänge
