Anschluss und Inbetriebnahme
Inbetriebnahme
2�2 Inbetriebnahme
•
Verbinden Sie den Neutralleiter mit dem Neutralleiter-Anschluss (11)
•
Verbinden Sie die Relais Ausgänge mit den Lasten die betrieben werden sollen.
•
Verbinden Sie die Relais Eingänge mit der für den Verbraucher bestimmten Phase.
•
Verbinden Sie das Gerät mit einem Steckernetzteil (12V-24V AC oder DC).
•
Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
•
Stecken Sie (falls vorhanden) einen Sensor an.
2�3 Blockschaltbild
L1
L1
N
N
LAN Sensor / RS232
N
A
V
Power supply
AC or DC
12-24 V, 0.3 A
12 - 24 V
≂
Stop
Smart Relais Station
1 x 16A (1 x 3,5 kW)
18 19
20
1 2 3 4 5 6 7
8 9
10
12 13 14 15 16 17
21 22
23 24 25 26 27 28
29
11
30 31 32 33 34 35

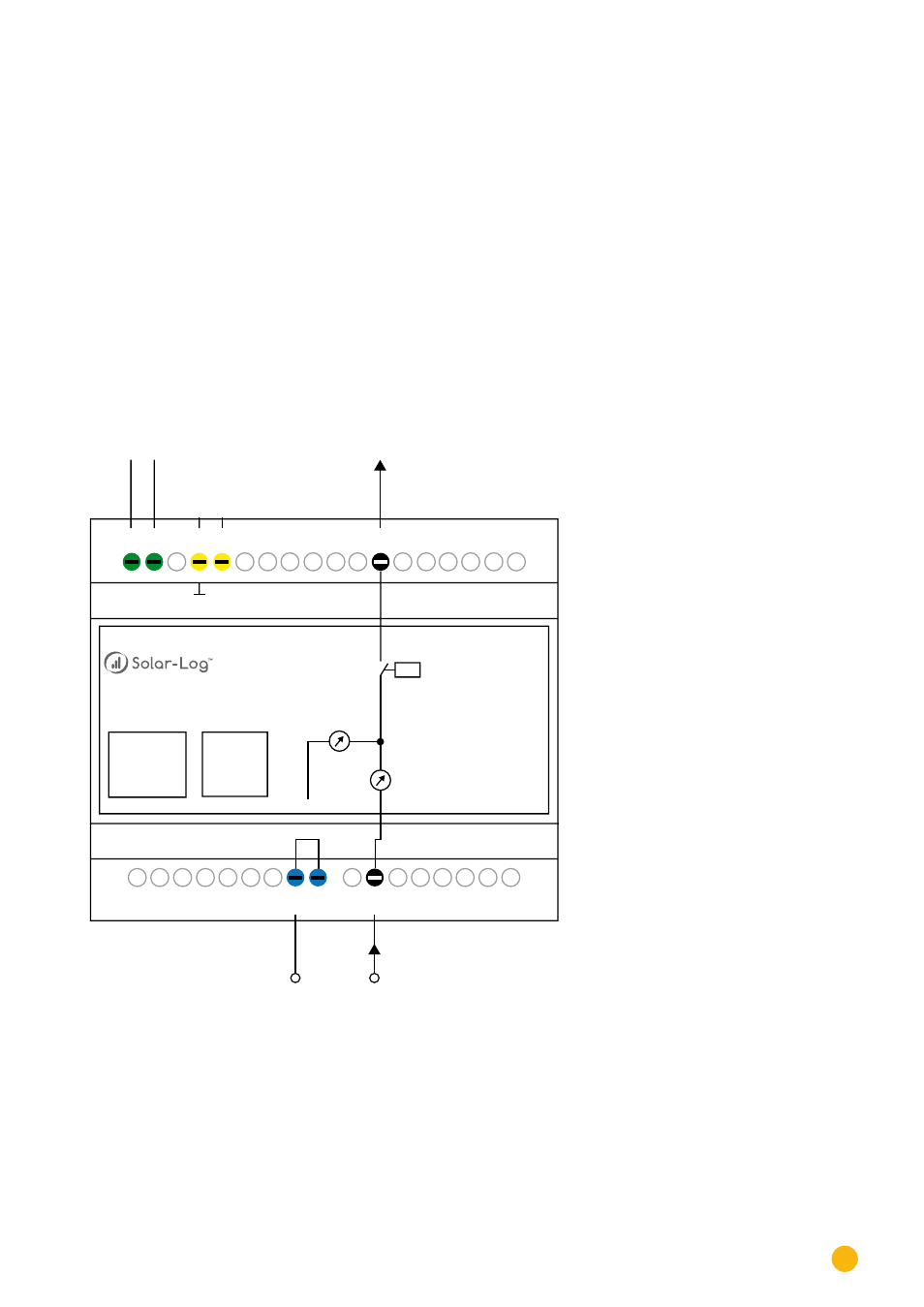

Blockschaltbild der Solar-Log™ Smart Relais Station 1 x 16A
Der Null-Leiter
muss für die Mes-
sung angeschlos-
sen werden.
