Kurzhandbuch zum Hardware-Setup

DB11-000046-04-DE September 2005

LSI Logic, die Logos von LSI Logic und MegaRAID sind Warenzeichen oder eingetragene
Warenzeichen der LSI Logic Corporation. Alle anderen Marken- und Produktnamen sind Waren-
zeichen der entsprechenden Eigentümer.

Eine Liste der in den USA ansässigen Händler der LSI Logic Corporation, internationalen Hän-
dler, Verkaufsbüros und Design-Zentren finden Sie auf der Website von LSI Logic unter:

http://www.lsilogic.com/contacts/index.html.

LSI Logic Corporation behält sich das Recht vor, jedes ihrer Produkte und Services ohne
vorherige Ankündigung zu verändern. LSI Logic übernimmt keinerlei Verantwortung oder Haf-
tung, die sich aus der Anwendung oder dem Einsatz eines der hier beschriebenen Produkte oder
Services ergeben, sofern dies nicht anders schriftlich von LSI Logic zugesagt wurde. Des Weit-
eren überträgt der Kauf, das Leasen oder die Verwendung eines Produkts oder Service von LSI
Logic keinerlei Lizenz nach dem Patent-, Urheber-, Warenschutzrecht oder einem anderen Recht
auf geistiges Eigentum von LSI Logic oder von Dritten.

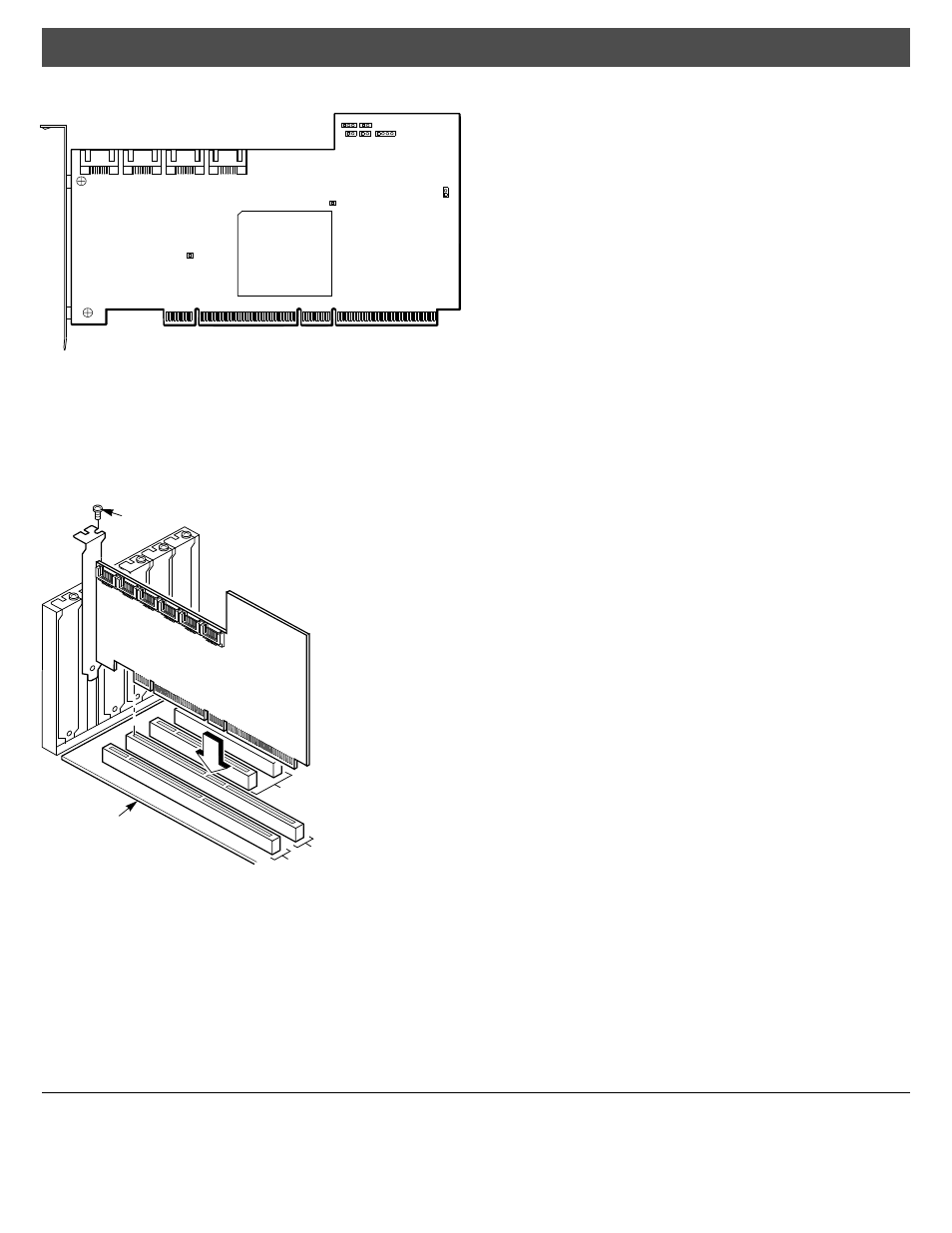

Abbildung 1 MegaRAID SATA150-4 Anschluss-/Jumperstellen

Schritt 6: Einsetzen des MegaRAID SATA150-4

Wählen Sie einen PCI-Steckplatz aus und richten Sie den Busan-schluss des
MegaRAID SATA150-4 am Steckplatz aus. Drücken Sie die Karte vorsichtig
aber fest nach unten, bis sie fest im Steckplatz sitzt.

Abbildung 2

zeigt, wie der

MegaRAID SATA150-4 in einen PCI-Steckplatz eingesetzt wird.Schrauben
Sie die Halterung an das Gehäuse des Computers an.

Abbildung 2 Einsetzen des MegaRAID SATA150-4 in einen PCI-

Steckplatz

Schritt 7: Konfigurieren der SATA-Geräte

Hinweise zu vor der Installation zu beachtenden Konfigurationsanfor-derungen
finden Sie in der Dokumentation zum SATA-Gerät.

Schritt 8: Anschließen von SATA-Kabeln

Verbinden Sie die SATA-Kabel mit den SATA-Geräten und dem MegaRAID
SATA150-4.

Der MegaRAID SATA150-4 verfügt über vier SATA-Anschlüsse. J7, J8, J9
und J10 sind die entsprechenden Anschlüsse der SATA-Ports 0, 1, 2 und 3.

Abbildung 1

gibt die Anschlussstellen auf dem MegaRAID SATA150-4 an.

Schritt 9: Anbringen des Gehäuses und Einschalten des Computers

Bringen Sie das Gehäuse wieder an, und schließen Sie die Stromkabel an.
Schalten Sie den Computer ein.

Während des Startvorgangs wird folgende MegaRAID-BIOS-Meldung
angezeigt:

MegaRAID BIOS Version x.xx date (MegaRAID-BIOS-Version x.xx Datum)

MegaRAID SATA Adapter Card found at PCI Bus No:xx Dev No:xx

(MegaRAID-SATA-Adapterkarte gefunden bei PCI-Bus Nr.:xx, Ger.

Nr.:xx)

Die Initialisierung der Firmware dauert einige Sekunden. Währenddessen
scannt der Adapter die SATA-Ports.

Schritt 10: Konfigurieren physikalischer Arrays und logischer Platten

Führen Sie ein MegaRAID-Programm aus, um die physikalischen Arrays und
logischen Laufwerke zu konfigurieren. Bei den MegaRAID-BIOS-
Konfigurationsprogrammen handelt es sich um das MegaRAID-
Konfigurationsprogramm (CU) und das WebBIOS-CU. Sie können beide
Programme zum Konfigurieren der RAID-Arrays verwenden. Drücken Sie
während des Systemstarts <Strg><M>, um das MegaRAID-CU zu starten.
Drücken Sie während des Systemstarts <Strg><H>, um das WebBIOS-CU zu
starten. Informationen zum Verwenden dieses Programms finden Sie im
Benutzerhandbuch zur MegaRAID-Softwarekonfiguration auf der CD
Universal Driver Suite.

Schritt 11: Installieren der Betriebssystemtreiber

MegaRAID kann unter MS-DOS und jedem DOS-kompatiblen Betriebssystem
mit einer standardgemäßen AT-BIOS-INT-13h-Festplattenschnittstelle
verwendet werden. Sie müssen Softwaretreiber installieren, um mit den
anderen Betriebssystemen arbeiten zu können:

Die CD Universal Driver Suite enthält Treiber für die Betriebssysteme.
Zusätzlich können Sie sich auf der Website von LSI Logic unter
http://support.megaraid.com/support/download.cfm die unterstützten
Betriebssysteme anzeigen lassen und die aktuellsten Treiber für RAID-Adapter
herunterladen.

Greifen Sie auf das Download-Center zu und befolgen Sie die Schritte zum
Herunterladen des Treibers. Informationen zum Installieren des Treibers finden
Sie im Benutzerhandbuch zur MegaRAID-Gerätetreiber-Installation auf der
CD Universal Driver Suite. Stellen Sie sicher, dass Sie die aktuellsten Service
Packs verwenden, die vom Hersteller des Betriebssystems zur Verfügung
gestellt werden, und prüfen Sie die mit dem Treiber gelieferte Readme-Datei.

Unterstützte RAID-Klassen

Der MegaRAID SATA150-4 unterstützt die RAID-Klassen 0, 1, 5 und 10.

•

RAID 0 (Daten-Striping): Der Controller verteilt Daten auf allen Platten
im Array, sodass ein sehr schneller Datendurchsatz ermöglicht wird. Es
wird keine Datenredundanz verwendet.

•

RAID 1 (Plattenspiegelung): Der Controller schreibt Daten gleichzeitig
auf zwei Platten, sodass beim eventuellen Ausfall einer Platte eine
vollständige Datenredundanz gewährleistet ist. Die Arraykapazität beträgt
die Hälfte des gesamten Speicherplatzes auf der Platte.

•

RAID 5 (Platten-Striping mit verteilten Fehlerkorrekturdaten): Der
Controller verteilt Daten auf alle Platten im Array. Ein Teil der Kapazität
jeder Platte wird zum Speichern der Paritätsinformationen verwendet, die
im Fall eines Plattenausfalls zum Wiederherstellen von Daten genutzt
werden. RAID 5 bietet eine schnelle Datenüber-tragung für Anwendungen
mit hohen Leseanforderungsraten.

•

RAID 10 (RAID 0 und RAID 1 in einem einzigen Array kombiniert):
RAID 10 ist ein Array mit RAID 1-Arrays, das als RAID 0-Array
konfiguriert ist. RAID 10 verbessert Datenübertragungsraten und bietet eine
RAID 1-Fehlertoleranz. Ein RAID 10-Array kann einen Geräteausfall pro
RAID 1-Array tolerieren.

J13

J16

J17

Port 0

Port 1

Port 2

Port 3

J10

Schraube des Montageblechs

Kante der

Hauptplatine

PCI-Steckplätze mit 32 Bit

PCI-Steckplätze mit 5 V, 64 Bit

PCI-Steckplätze mit 3,3 V, 64 Bit
