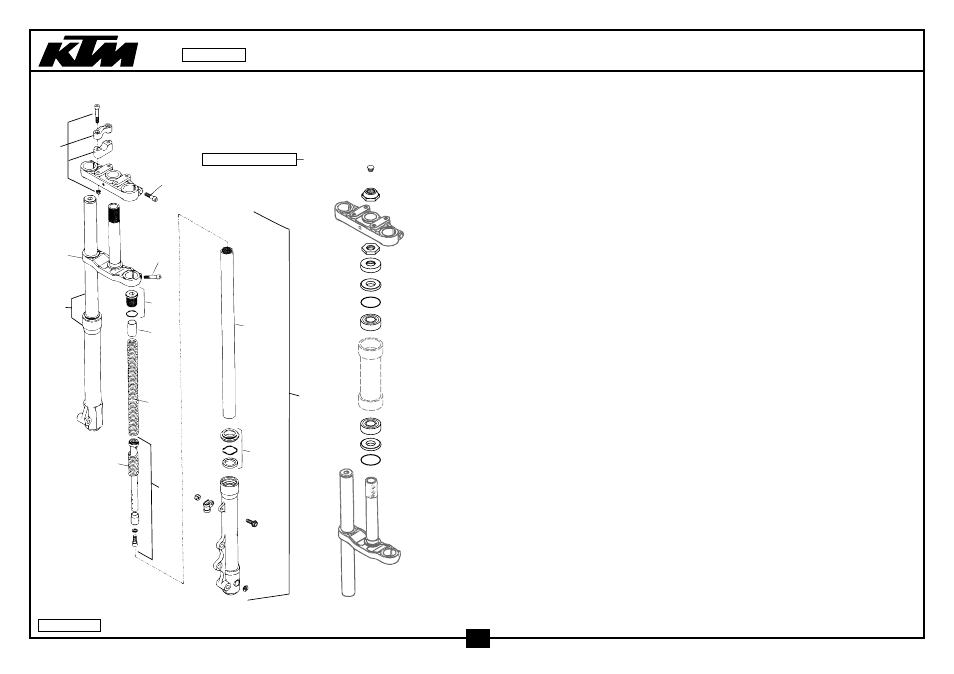

TELEGABEL PAIOLI FRONT FORK PAIOLI 60/65 ‘99
4
5
20
7
10
11
12
13
14
15
6
17 18
19
2
3
16
01 2, 3, 4, 5, 6, 15, 20
25
25
26
26
27
27
28
29
30
31
99-460.01.0
3
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
01* 460.01.000.144 GABEL KPL. D=32MM L=730MM ‘99 FORK CPL. D=32MM L=730MM ‘99 1
2* 460.01.001.100 GABELBEIN LINKS KPL. ‘99 FORK LEG L/S CPL. ‘99 1
3* 460.01.002.100 GABELBEIN RECHTS KPL. ‘99 FORK LEG R/S CPL. ‘99 1
4 460.01.032.014 GABELBRÜCKE UNTEN KPL. X=14MM BOT. TRIPLE CLAMP CPL. X=14MM 1
5 460.01.034.014 GABELBRÜCKE OBEN X=14MM TOP TRIPLE CLAMP X=14MM 1
6 0912 080253 ISK.SCHRAUBE DIN0912-M 8X25 AH SCREW DIN0912-M 8X25 2
7 450.01.008.000 VERSCHLUSSKAPPE KPL. SCREW CAP CPL. 2
10 460.01.003.000 GABELHOLM D=32MM FORK TUBE D=32MM 2
11* 460.01.010.100 REP.SATZ KPL. GABEL 60/65 ‘99 REP. SET CPL. FORK 60/65 ‘99 2
12 460.01.022.000 VORSPANNBÜCHSE L=80MM PRE LOAD BUSH L=80MM 2
13 450.01.021.000 DRUCKFEDER SPRING 2
14 450.01.050.000 FEDER-RÜCKANSCHLAG SPRING 2
15 450.01.038.044 LENKERKLEMMBRÜCKE KPL. HANDLEBAR CLAMP CPL. 1
16 450.01.014.000 DICHTUNGSSATZ SEAL KIT 2
17 450.01.070.000 BREMSSEILFÜHRUNG BRAKE CABLE GUIDE 1
18 0015 050163 SK.BUNDSCHRAUBE M 5X16 SW=8 HH COLLAR SCREW M 5X16 WS=8 1
19 0985 050003 SS.MUTTER DIN0985-M 5 SELF LOCKING NUT DIN0985-M 5 1
20 0912 080303 ISK.SCHRAUBE DIN0912-M 8X30 AH SCREW DIN0912-M 8X30 2
25 490.01.081.000 KEGELROLLENLAGER 32004X TAPERED ROLLER BEARING 32004X 2
26 0770 360030 O-RING 36,00X3,00 O-RING 36,00X3,00 2
27 460.01.086.000 SCHUTZRING STEUERK. 20,1X39X5 PROTECTION RING 20,1X39X5 2
28 490.01.086.000 ABDECKKAPPE COVERING CAP 1
29 460.01.043.000 STEUERKOPFMUTTER M20X1,5 STEERING HEAD NUT M20X1,5 1
30 460.01.042.000 KONUSMUTTER M20X1,5 CONE NUT M20X1,5 1
31 550.09.086.000 VERSCHLUSSPFROPFEN SFL13 PLUG SFL13 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
