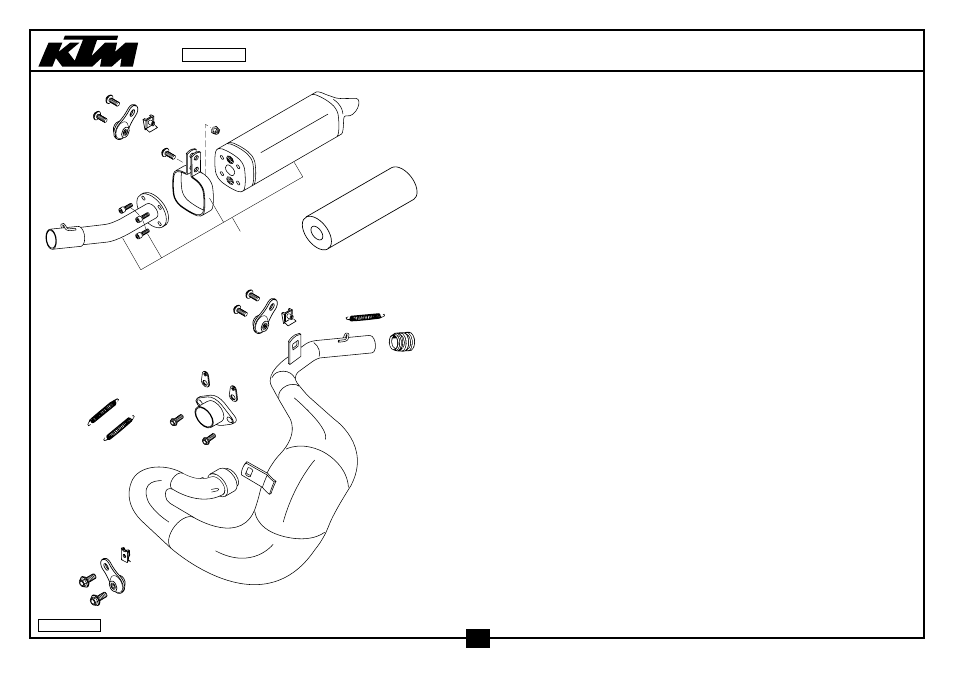

AUSPUFFANLAGE EXHAUST SYSTEM 60/65 ‘99
1
3
8
8
11
15
15
12
12
18
14
11
12
12
18
14
12
12
12 18
14
10
2
4
13
;;;
;;;
;;;
yyy
yyy
yyy
;
;
y
y
;
;
y
y
23x56x190
9
99-460.05.0
8
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 460.05.007.100 AUSPUFF NICKEL 60/65 SX ‘99 EXHAUST PIPE CHROME 60/65SX’99 1
2 460.05.079.000 ENDDÄMPFER 60/65 SX ‘98 SILENCER 60/65 SX ‘98 1
3* 460.36.040.000 AUSPUFFSTUTZEN 60/65 SX ‘99 EXHAUST FLANGE 60/65 SX ‘99 1
4 580.05.079.056 GLASFASERGARN LOSE 300 GRAMM STUFFING YARN LOOSE 300 GRAMM 1
8 543.09.036.000 ZUGFEDER L=38MM RETURN SPRING L=38 MM 2
9* 546.05.057.000 GUMMIMUFFE D=21/23MM ‘93 RUBBER SLEEVE D=21MM/23MM ‘93 1
10* 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TENSION SPRING L=55MM 1
11 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
12 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 7
13 565.09.064.000 STOVER-FLANSCHMUTTER M6 SELF LOCKING NUT M6 1
14 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 3
15 510.05.074.000 FEDERLASCHE RETAINING PLATE 2
18 503.05.012.000 SCHWINGELEMENT FÜR AUSPUFF ‘98 SWINGELEMENT FOR EX.PIPE ‘98 3
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-460.05.0
