KTM 60 - Handbuch (Seite 7)

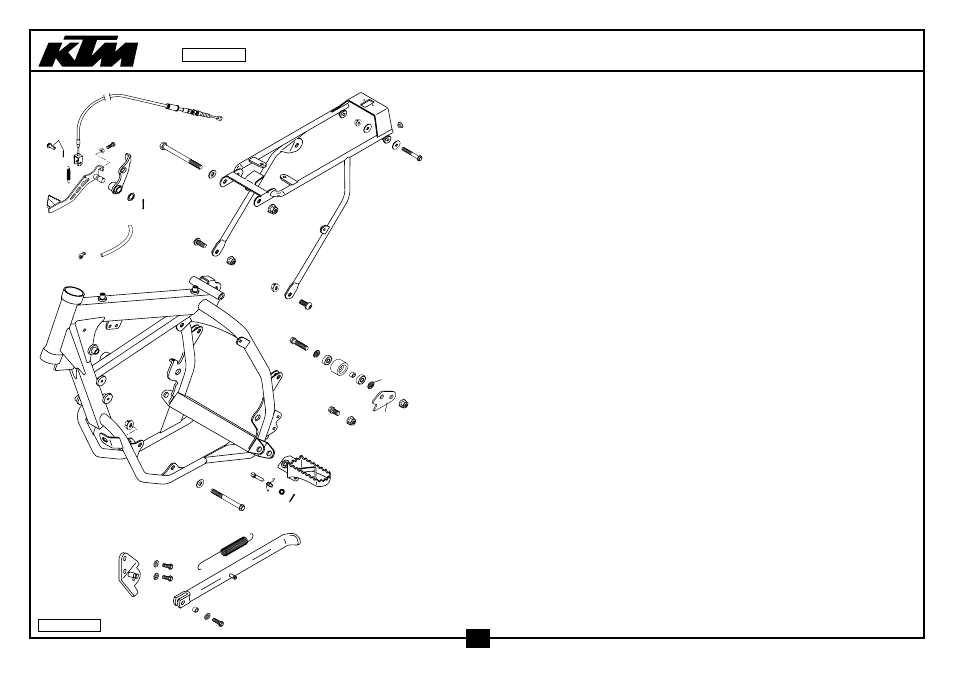

RAHMEN, AUSLEGER FRAME, SUB FRAME 60/65 ‘99
1
2
4
6
5
10
11
11
12
12
12
12
12
12
14
14
15
20
21
22
22
23
24
23
23
23
23
21
25
28
29
30 31
33
35
35
35
37
40
46
45
42
43
43
44
50
48 49
51
53
54
56
52
55
99-460.03.0
6
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 460.03.001.100 RAHMEN 60/65 SX ‘99 FRAME 60/65 SX ‘99 1
2 460.03.002.000 AUSLEGER 60/65 SX ‘98 SUB FRAME 60/65 SX ‘98 1
4 460.03.023.000 SEITENSTÄNDER L=315MM 60/65 SX SIDE STAND L=315MM 60/65 SX 1
5* 460.03.024.100 STÄNDERKONSOLE 60/65 SX ‘99 SIDE STAND BRACKET 60/65 SX’99 1
6 546.03.040.000/90 FUSSRASTE LINKS SILBER FOOT REST L/S SILVER 1
- 546.03.140.000/90 FUSSRASTE RECHTS SILBER ‘98 FOOT REST R/S SILVER 1
10 0931 081003 SK.SCHRAUBE DIN0931-M 8X100 HH SCREW DIN0931-M 8X100 1
11 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 3
12 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 7
14 0107 080203 ISK.LI.SCHRAUBE DIN0107-M 8X20 AH OVAL H.SCREW DIN0170-M 8X20 2
15 0931 080803 SK.SCHRAUBE DIN0931-M 8X80 HH SCREW DIN0931-M 8X80 2
20 502.03.053.000 KETTENROLLE D=30MM CHAIN ROLL D=30MM 1
21 740.03.021.000 BÜCHSE 8 X 12 X 6,5 BUSHING 8 X 12 X 6,5 2
22 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 2
23 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 5
24* 460.03.062.000 HALTER FÜR KETTENROLLE 60SX’99 BRACKET FOR CHAIN ROLL 60SX’99 1
25 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
28 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 2
29 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 2
30 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 2
31 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
33 510.03.021.000 STÄNDERFEDER LANG SIDESTAND SPRING LONG 1
35 0015 080163 SK.BUNDSCHRAUBE M 8X16 SW=10 HH COLLAR SCREW M 8X16 WS=10 3
37 0015 080203 SK.BUNDSCHRAUBE M 8X20 SW=10 HH COLLAR SCREW M 8X20 WS=10 1
40 502.10.086.000 ABDECKKAPPE SFL16 COVERING CAP SFL16 2
42 0015 060453 SK.BUNDSCHRAUBE M 6X45 SW=8 HH COLLAR SCREW M 6X45 WS=8 2
43 0021 060003 SCHEIBE DIN9021-A 6,4 WASHER DIN9021-A 6,4 4
44 565.09.064.000 STOVER-FLANSCHMUTTER M6 SELF LOCKING NUT M6 2
45 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,25
46 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
48 0933 050163 SK.SCHRAUBE DIN0933-M 5X16 HH SCREW DIN0933-M 5X16 1
49 0934 050003 SK.MUTTER DIN0934-M 5 HEXAGON NUT DIN0934-M 5 1
50 460.13.070.000 BREMSSEIL HINTEN 60/65 SX ‘98 BRAKE CABLE REAR 60/65 SX ‘98 1
51* 460.03.060.100 FUSSBREMSHEBEL KPL.60/65 SX’99 BRAKE LEVER CPL. 60/65 SX ‘99 1
52* 450.03.062.000 BREMSHEBELFEDER 50 SXR ‘97 BRAKE LEVER SPRING 50 SXR ‘97 1
53 0988 121805 PASSCHEIBE DIN0988-12X18X0,50 SHIM WASHER DIN0988-12X18X0,50 1
54 0094 020200 SPLINT DIN0094-2,0X20 STAHL PIN DIN0094-2,0X20 STEEL 1
55 460.03.061.000 FUSSBREMSTRÄGERBLECH ‘98 FOOTBRAKE CARRIER METAL SHEET 1
56 310.11.093.000 BOLZEN MIT SPLINT BOLT WITH PIN 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
