5 An die Spannungsversorgung anschließen
VEGACAL 65 • 4 … 20 mA/HART - Zweileiter
30033-DE-130822
1
3
2
Display
1 2
5 6 7 8
I2C

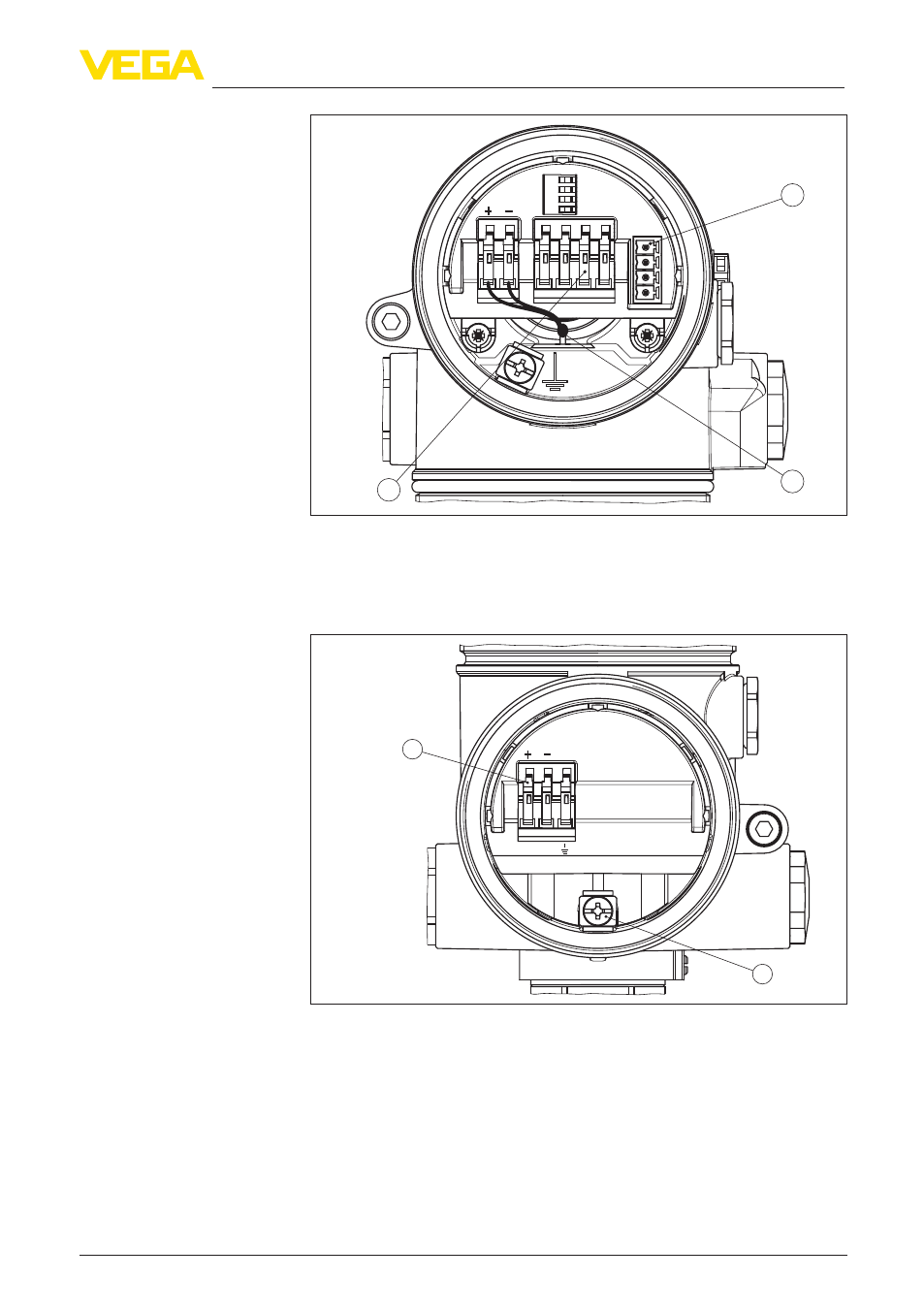

Abb. 16: Elektronikraum Zweikammergehäuse
1 Steckverbinder für VEGACONNECT (I²C-Schnittstelle)
2 Interne Verbindungsleitung zum Anschlussraum
3 Anschlussklemmen für VEGADIS 61
1
2
1 2
Abb. 17: Anschlussraum Ex-d-Zweikammergehäuse
1 Federkraftklemmen für die Spannungsversorgung und Kabelschirm
2 Erdungsklemme zum Anschluss des Kabelschirms
Elektronikraum
Anschlussraum
