48
10 Anhang
VEGACAL 65 • 4 … 20 mA/HART - Zweileiter
30033-DE-130822
Ʋ Zweikanalige diversitär redundante
Architektur (1oo2D)
bis SIL3
Detaillierte Informationen finden Sie im mitgelieferten Safety Manual der Geräteserie bzw. unter
"www.vega.com", "Downloads", "Zulassungen".
Zulassungen
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben.
Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind
im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial
number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.
10.2 Maße
Gehäuse in Schutzart IP 66/IP 68 (0,2 bar)
~ 69 mm
(2.72")
ø 77 mm
(3.03")
112 mm (4
13
/ 32
")
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 77 mm
(3.03")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 84 mm (3.31")
116 mm (4.57"
)
M20x1,5 M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
1
5
3
6
2
4

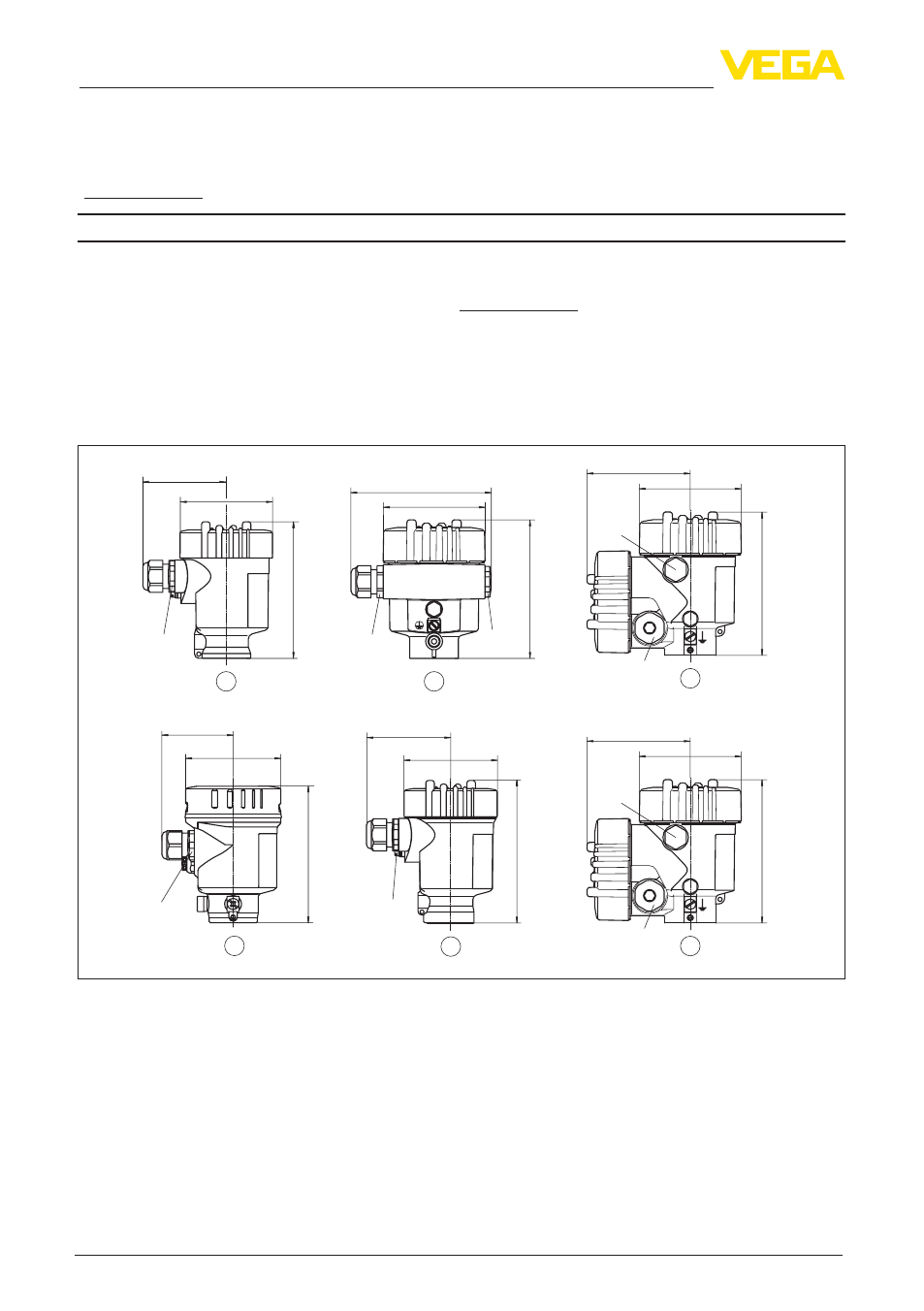

Abb. 29: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Kunststoffgehäuse
2 Aluminiumgehäuse
3 Aluminium-Zweikammergehäuse
4 Edelstahlgehäuse, elektropoliert
5 Edelstahlgehäuse - Feinguss
6 Edelstahl-Zweikammergehäuse - Feinguss
