10 Anhang
VEGACAL 65 • 4 … 20 mA/HART - Zweileiter
30033-DE-130822
L
G1 A
G11/2 A
56 mm (2.21"
)
ø 30 mm
(1.18")
22 mm (0.87"
)
200 mm (7.87"
)
ø 6 mm
(0.24")
142 mm (5.59"
)

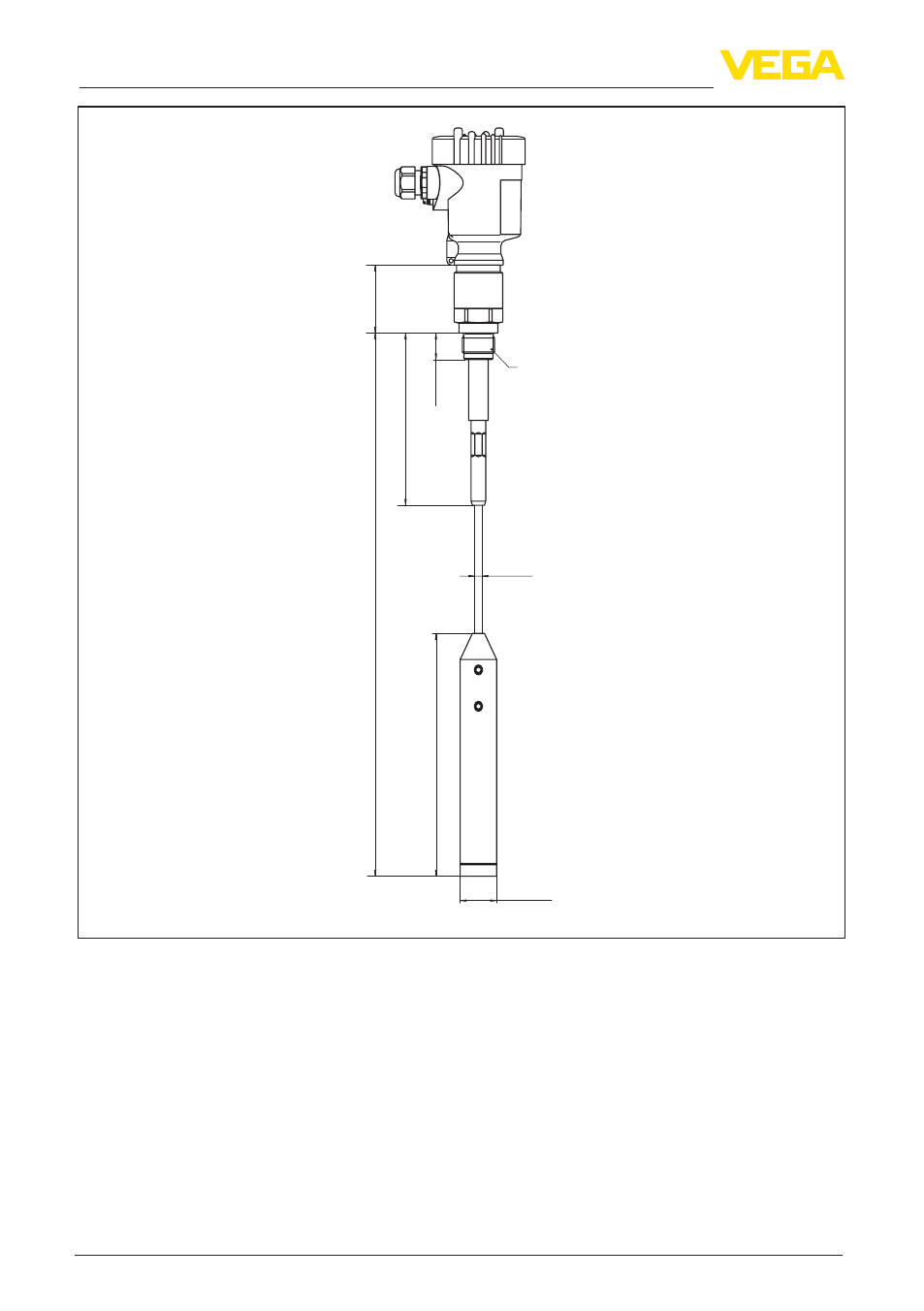

Abb. 31: VEGACAL 65, Seilausführung mit ø 6 mm, Gewindeausführung G1 (ISO 228 T1)
L = Sensorlänge, siehe Kapitel "Technische Daten"
