PROFIBUS-DP

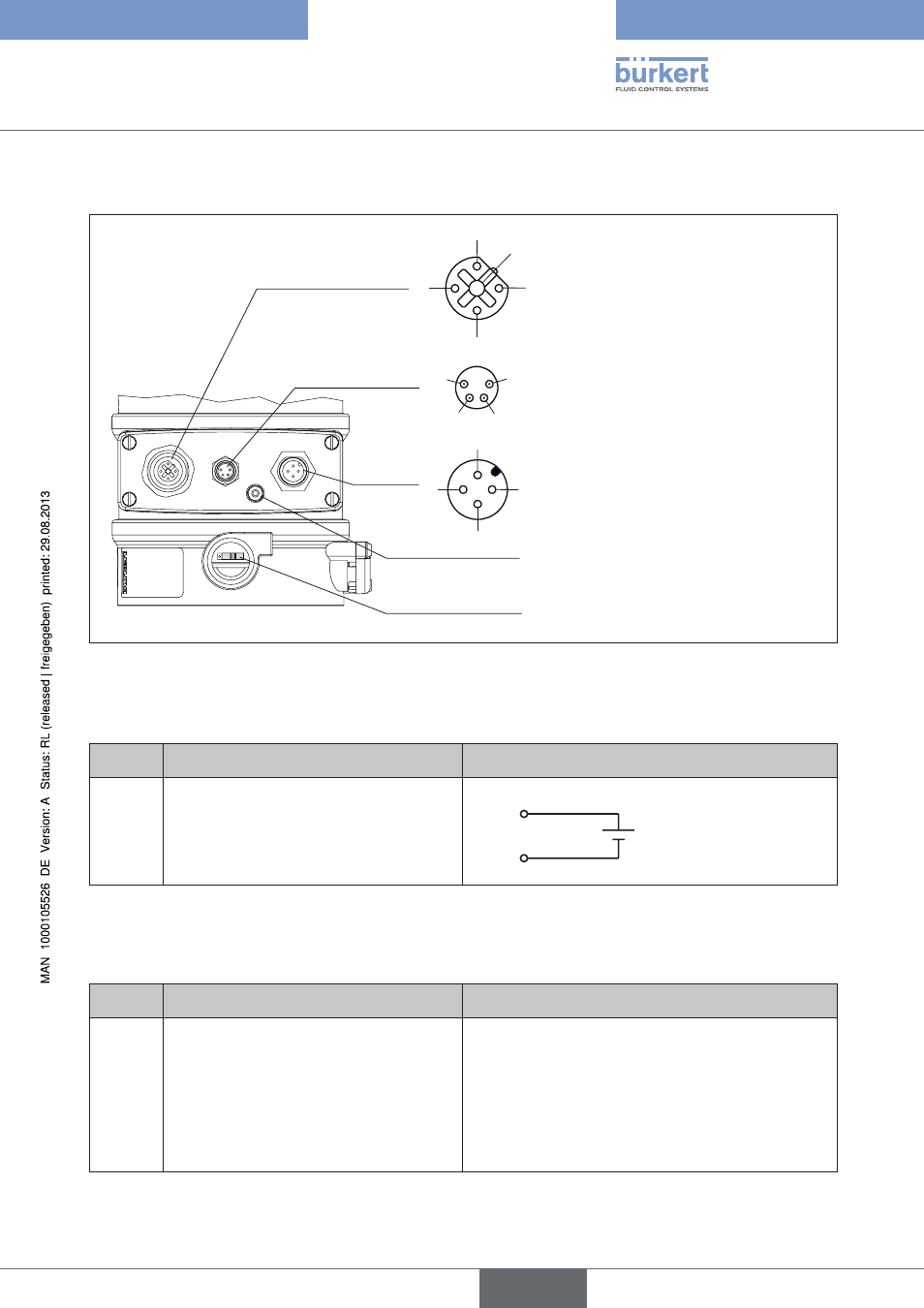

anschlussbild Typ 8693
31.2.
Rundstecker.M12,.4-polig
Betriebsspannung
Schalter
(zur Bedienung Verschraubung lösen)
1
2
3
4
1
2
4
3
Eingangssignale Prozess-Istwert
Rundstecker.M8,.4-polig
Buchse.M12,.5-polig
(invers-codiert)
(PROFIBUS-DP)
Erdungsschraube (TE)
2
1
4
3
5
Bild 111:
Anschluss-Profibus 8693
Betriebsspannung - rundstecker m12, 4-polig
31.3.
PIn
Belegung
äußere.Beschaltung
1
+ 24 V
1
3
24 V DC ± 10 %
max. Restwelligkeit 10 %
2
nicht belegt
3
GND
4
nicht belegt
Betriebsspannung M12, 4-polig
Tabelle 42:
Bus-anschluss - Buchse m12, 5-polig
31.4.
PIn
Signal
äußere.Beschaltung
1
VP+5
Versorgung der Abschlusswiderstände
2
RxD/TxD-N
Empfangs-/Sendedaten -N, A-Leitung
3
DGND
Datenübertragungspotential (Masse zu 5 V)
4
RxD/TxD-P
Empfangs-/Sendedaten -P, B-Leitung
5
Schirm
Schirm / Schutzerde
Bus-Anschluss M12, 5-polig
Tabelle 43:
