GF Signet 8150 Battery-Powered Flow Totalizer Benutzerhandbuch
Signet 8150 durchfl uss-totalisator, German, Spezifi kationen

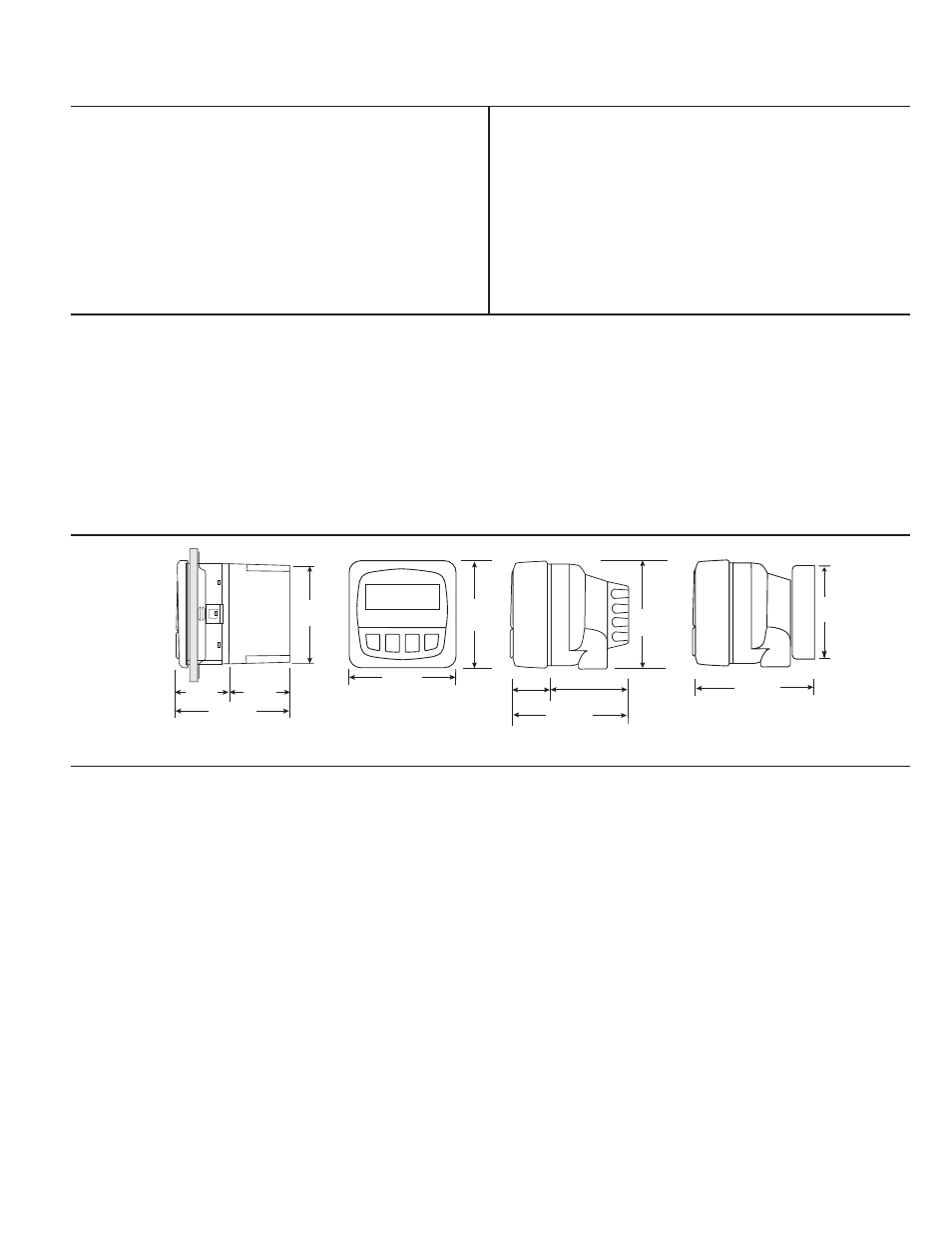

Integrierte Montage
96 mm
96 mm
VORDERANSICHT
106 mm
82 mm
Universalmontage
92 mm
97 mm
56 mm
41 mm
Montageausschnittsinstallation
SEITENANSICHT
102 mm
42 mm
60 mm
96 mm
Optionale
Rückabdeckung
Signet 8150 Durchfl uss-Totalisator
Allgemein
Kompatibilität:
Signet 515, 525 Durchfl usssensoren
Eingangsfrequenzbereich: 1 bis 400 Hz
Genauigkeit:
± 0,5 % des Messwerts
Gehäuse:
• Spezifi kation:
NEMA 4X/IP65 (Vorderseite)
• Abmessungen:
1/4 DIN (96 x 96 x 50 mm)
• Gehäusematerial:
PBT-Harz
• Tastaturmaterial:
Abgedichteter Silikongummi, 4 Tasten
Anzeige: LCD
• 4-stellige obere Zeile: Durchfl ussrate
• 8-stellige untere Zeile: Drei Totalisator-Optionen:
Permanenter Totalisator für Gerätelebenszeit
Totalisator 1:
rücksetzbar über die Tastatur oder bis
30 m entfernt
Totalisator 2:
rücksetzbar nur mit Sicherheitscode
• Anzeigekontrast:
Automatisch
Elektronik:
• Batterie:
Zwei 3,6 V Lithium-Thionyl-Chlorid, AA
NUR SAFT LS14500-LITHIUMBATTERIEN (3,6 V) ODER
GLEICHWERTIG VERWENDEN!
• Sensorstromausgang: +3,6 VDC bei 20 μA
• Batterielebensdauer:
4 Jahre nominal bei 50 °C
• Anzeige für
schwache
Batterie:
Batteriesymbol auf der LCD-Anzeige
Umgebung:
• Betriebstemperatur:
-10 °C bis 65 °C
• Lagertemperatur:
-40 °C bis 100 °C
• Relative Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend
Versandgewicht:
0,5 kg
Qualitätsnormen:
• CE, CUL, UL
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
2. Spezifi kationen
Abmessungen
3-8150.090-1
Rev. J 12/12
German
Thema:
Seite
1.
Beschreibung
1
2. Spezifi
kationen
1
3.
Installation
2
4.
Verdrahtung
4
5. Installation und Auswechseln der Batterie
4
6.
Betrieb
5
7.
Sicherheitscode
6
8.
Betrieb
des
Totalisators
7
9.
Automatische
Kalibrierung
9
1. Beschreibung
Der Signet 8150-1 Durchfl uss-Totalisator ist ein batteriebetriebenes Gerät, das mindestens 4 Jahre lang ununterbrochen Durchfl uss-
und Gesamtvolumeninformationen anzeigt. Die einzigartigen Leistungsmerkmale des 8150 umfassen:
• Einfaches Setup und einfache Auswahl der Anzeige über eine Tastatur mit 4 Tasten.
• Benutzerwählbarer Sicherheitszugriff zur Verhinderung unerwünschter Programmierung.
• Anzeige der Durchfl ussrate von 0,001 bis 9999 technische Einheiten mit automatischer Anpassung der Dezimalstelle.
• Drei Totalisatoren: ein permanenter und zwei unabhängig voneinander rücksetzbare Totalisatoren.
• Anzeige der verstrichenen Zeit zwischen Betriebsintervallen.
• Optionen für integrierte Montage und Montageausschnittsinstallation.
• Nominal 4 Jahre Lebensdauer der Lithiumbatterien (3,6 V) bei den meisten Anwendungen.
• Nicht
fl üchtiger Speicher zum Speichern aller Programmier- und Totalisator-Werte selbst bei herausgenommenen Batterien.
Thema: Seite
10. Durchfl uss-K-Faktor
10
11. Gesamt-K-Faktor
11
12. Zeitbasis
12
13. Dezimalstelle der Anzeige
13
14. Geschwindigkeit
14
15. Empfi ndlichkeit
15
16. Fehlerbehebung
16
17. Auswahl des Durchfl uss- und Totalisator-K-Faktors 16
18. K-Faktor-Tabellen
17
19. Bestellinformationen
20
