11. Gesamt-K-Faktor
Der GESAMT-K-Faktor ist ein Mehrfaches des DURCHFLUSS-K-Faktors. Dieser Faktor wird verwendet, um die inkrementelle
Zählgröße des Totalisators zu programmieren.
Wenn die Durchfl ussrate beispielsweise in Litern pro Minute registriert wird, kann der Totalisator auf 1 (werkseitiger Standard) eingestellt
werden, um in 1-Liter-Inkrementen zu zählen, oder auf 1000, um in Inkrementen von 1 Kiloliter (1 m
3
) zu zählen.
Durch Konvertierung des Durchfl uss-K-Faktors kann der Totalisator ebenfalls eingestellt werden, um in anderen technischen Einheiten
zu zählen.
Abschnitt 17, „Auswahl des Durchfl uss- und Gesamt-K-Faktors“ enthält zusätzliche Informationen zur Anpassung des Gesamt-K-
Faktors.

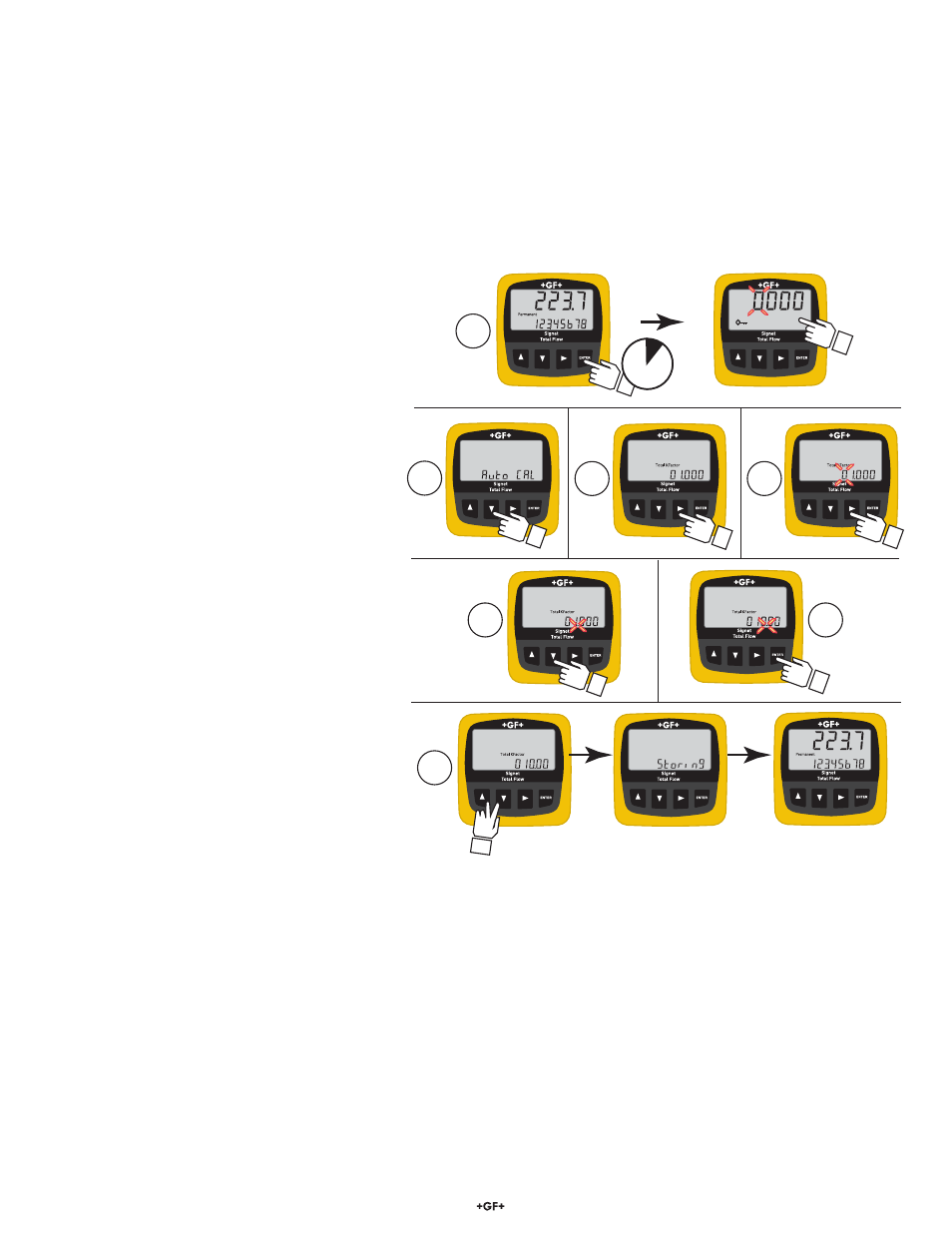

Beispiel: Änderung des Totalisators von der Zählung in 1-Kiloliter-Inkrementen zur Zählung in 10-Kiloliter-Inkrementen
1. Die ENTER-Taste 2 Sekunden lang gedrückt
halten und dann den SICHERHEITSCODE
eingeben. Auf der Anzeige wird das erste
Menüelement eingeblendet („Auto CAL“
[Automatische Kalibrierung]).
2. Die ▼-Taste zweimal drücken, um zu „Total
K-factor” (Gesamt-K-Faktor) zu blättern.
3. Die ►-Taste drücken, um den Gesamt-K-
Faktor zur Bearbeitung auszuwählen. Das
erste Element des Gesamt-K-Faktors blinkt.
4. Die ►-Taste sechsmal drücken, um das
blinkende Element zur Dezimalstelle
vorzurücken.
5. Die ▼-Taste einmal drücken, um die
Dezimalstelle eine Stelle nach rechts zu
verschieben.
6. Die ENTER-Taste drücken, um zum Menü
zurückzukehren.
7. Die ▲- und ▼-Tasten gleichzeitig
drücken, um das Menü zu beenden und
zum Normalbetrieb zurückzukehren. Auf
der Anzeige wird vor der Rückkehr zur
Normalbetriebsanzeige einige Sekunden lang
„Storing“ (Speichern) eingeblendet.
1
2
3
4
5
6
7
2 s
ENTER
6x
2x
Sicherheitscode eingeben
11.1 Anpassen des Durchfl uss-K-Faktors
Wenn der Totalisator einen konsistenten Fehler wiedergibt, Korrekturen entweder mittels der Funktion „Auto CAL“ (Automatische
Kalibrierung) (siehe Abschnitt 9) vornehmen oder den Durchfl uss-K-Faktor dem Fehlerprozentsatz entsprechend manuell anpassen.
Ein kleinerer K-Faktor erhöht die Durchfl ussrate, während größere K-Faktoren die Durchfl ussrate reduzieren.
Beispiel:
• Der Durchfl uss-K-Faktor ist auf 480,19 Impulse pro Gallone eingestellt.
• Der Totalisator registriert 10 Gallonen, wenn das tatsächliche Volumen 11 Gallonen ist.
• Der Fehler ist 1 Gallone geteilt durch 10 Gallonen oder -10 %. (Der Totalisator zählt 10 % zu niedrig, und die Durchfl ussrate wird 10
% zu langsam gelesen.)
• Den Durchfl uss-K-Faktor um 10 % reduzieren: 480,19 - 10 % = 432,17.
• Den Durchfl uss-K-Faktor zu 432 Impulsen pro Gallone ändern.
Ergebnis: Der Totalisator muss 10 % weniger Impulse vom Durchfl usssensor zählen, um eine Gallone zu registrieren. Sowohl der
Totalisator als auch die Durchfl ussrate werden daher um 10 % erhöht.
