8150 Durchfl uss-Totalisator

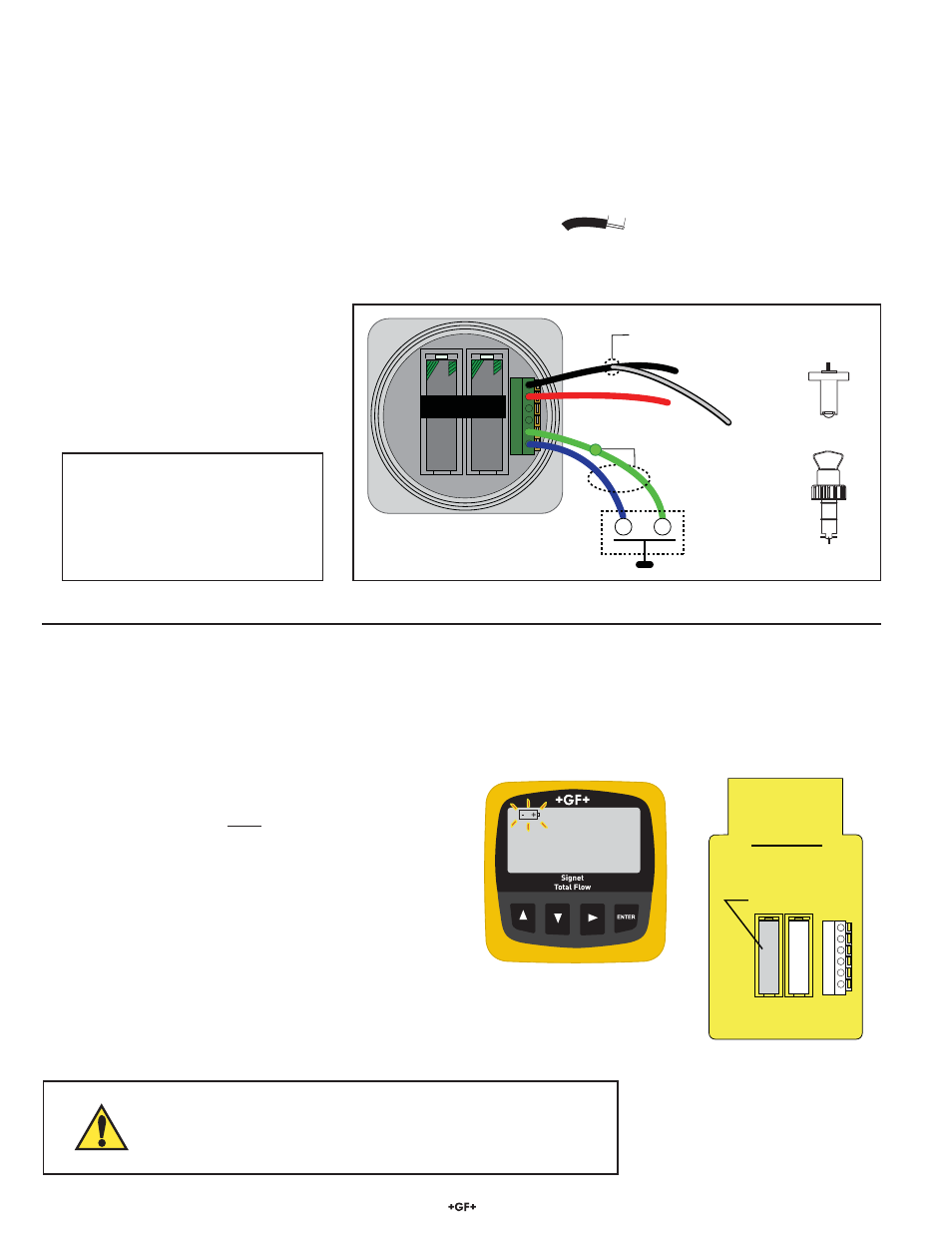

5. Installation und Auswechseln der Batterie
Zwei 3,6-V-Lithium-Thionylchlorid-Batterien (AA-Größe, 7400-0011) sind im Totalisator installiert.
HINWEIS: DER BETRIEB DES 8150 MIT STANDARDMÄSSIGEN 1,5 V ALKALIBATTERIEN IST NICHT MÖGLICH.
NUR SAFT LS14500-LITHIUMBATTERIEN (3,6 V) ODER GLEICHWERTIG VERWENDEN!
CAUTION
When replacing batteries,
remove and replace
one battery at a time
Remove and replace
this battery first.
1
2
3
4
5
6
Note: Lithium Batteries
Dispose of properly!
Replace with 3.6 V Lithium battery
+ +
- -
• Zum Einschalten des 8150 die Zuglaschen von den Batterien
entfernen.
• Die Polarität beachten! Beide Batterien müssen in dieselbe
Richtung weisen.
• Wenn das Symbol für schwache Batterie auf der Anzeige
eingeblendet wird, müssen beide Batterien innerhalb von 90 Tagen
ausgewechselt werden.
• Batterie Nr. 1 zuerst herausnehmen und auswechseln, dann
Batterie Nr. 2.
Hierdurch wird sichergestellt, dass alle Einstellungen und
Totalisator-Werte erhalten bleiben.
• Wenn das Symbol für schwache Batterie nach dem Einlegen der
neuen Batterien erneut länger als 10 Sekunden auf der Anzeige
eingeblendet wird, ist eine Batterie verkehrt herum eingelegt
worden, oder Batterie Nr. 2 wurde vor Batterie
Nr. 1 eingelegt.
• Die Batterien mit den Klettverschlüssen befestigen.
4. Verdrahtung
• Die Verdrahtung für die Ausführungen zur Montageausschnittsinstallation und Feldmontage des Totalisators ist identisch.
• Jeweils nur einen Draht in einen Anschluss einführen. Doppeldrähte außerhalb des Anschlusses spleißen.
• Externes Rücksetzen für „Total 1“ (Gesamt 1): Maximal 30 m langes Kabel mit 2-adrigen, verdrillten Kabelpaaren verwenden, das
an einem Schwachstromkontaktrelais angeschlossen ist (z.B. herkömmliche Türklingeltaste oder Relaiskontakt).
• Nur Totalisator Nr. 1 kann über die externe Verbindung zurückgesetzt werden.
• „Total 1“ (Gesamt 1) wird nur angezeigt, wenn es die Totalisator-Standardauswahl ist.
Anleitungen
1. Die Sensorkabelleiter ca. 10 mm abisolieren.
2. Zum Öffnen des Anschlusses den orangefarbenen Hebel herunterdrücken.
3. Den Draht in den Anschluss einführen, bis er anstößt.
4. Zum Sichern des Drahts den Hebel loslassen.
10 mm
Sinuswelleneingangsverdrahtung
Dieses Verdrahtungsschema für Signet
Modelle 515 und 525 verwenden.
VERBRAUCHTE BATTERIEN ORDNUNGSGEMÄSS ENTSORGEN!
Lithiumbatterien enthalten gefährliche Chemikalien. Batterien gemäß den
örtlichen Vorschriften entsorgen.
Anschluss Funktion
1
Signalmasse
2
Sensorsignal
3
Open-Kollektor-Signal
4
Gleichstrom zum Sensor
5
Masse
6
Ext.
Rücksetzen
1
2
3
4
5
6
+
-
+
-
ROT
#1
#2
Totalisator 1
Fernrücksetzung
Abschirmung an
Erdungsdraht anschließen
Außerhalb des Anschlusses spleißen
SCHWARZ
AB
SC
HIR
M
U
N
G
515
525
Lieferhinweis:
Wenn die Batteriezuglaschen entfernt wurden, die Batterien vor dem Versand aus dem
Totalisator entfernen. Die Batterien in Übereinstimmung mit örtlichen Vorschriften entsorgen.
