Keter Manor 6X5DD - Handbuch (Seite 12)

s26b (x18)
1”/26mm
s26b
s26b
s26b (x12)
1”/26mm
s26b
s26b
s26b
31
30
s26b (x8)
1”/26mm
s26b
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
e1b (x2)
52.3”/133mm
e1a (x4)
34.2”/87mm
rc (x4) r1a (x1)
47.6”x67.8”
121cm x 195cm
1

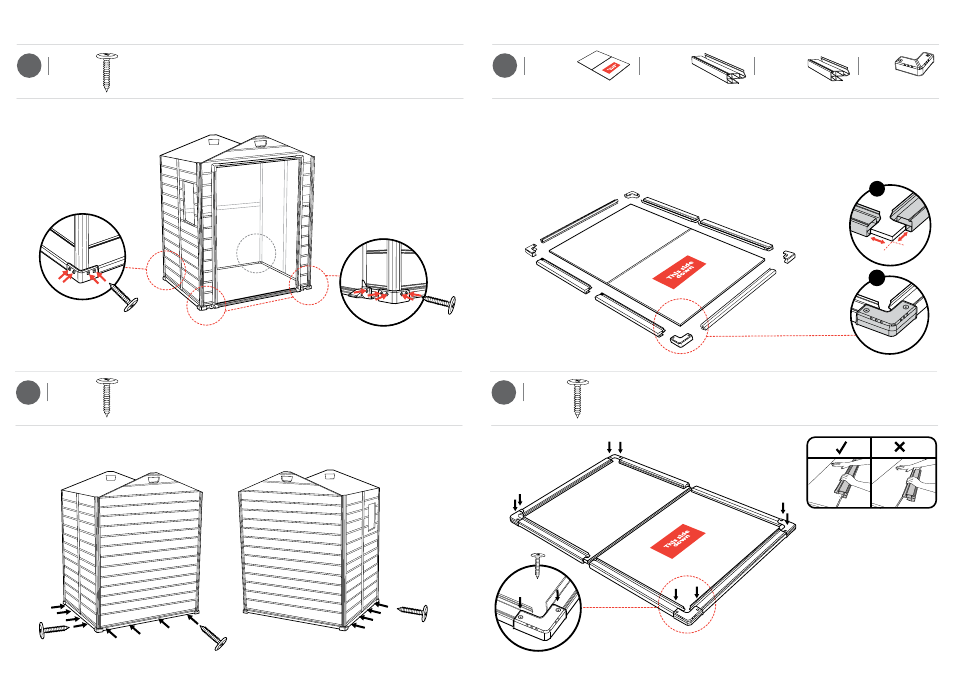

ROOF ASSEMBLY | MONTAGE DU TOIT | ARMADO DEL TECHO | DACHMONTAGE | DAKMONTAGE |
MONTAGGIO DEL TETTO | MONTAGEM DO TELHADO
• Note: The roof fold line and the “This side down” label must be facing up as seen depicted in this figure
• La pliure du toit et l’étiquette “This Side Down” doivent être tournées vers le haut comme le montre cette figure
• La línea de doblez del techo y la etiqueta “This side down” deben estar hacia arriba como se puede ver en esta imagen
• Die Knickkante des Daches und der „This Side Down“-Aufkleber müssen wie im unteren Bild dargestellt nach oben zeigen
• De vouwlijn van het dak en het “This Side Down” label moeten naar boven liggen, zoals te zien is op de afbeelding
• La piega del tetto e l’etichetta “This Side Down” devono essere rivolti verso l’alto come Indicato In questa figura
• A Linha do Vinco do Telhado e a Etiqueta “This side down” Devem Estar Viradas Para Cima Como Ilustrado Nesta Figura
rc
rc
rc
e1b
e1a
rc
e1a
e1a
e1a
e1b
2
7.5 cm 7.5 cm
1
33
32
22 23
