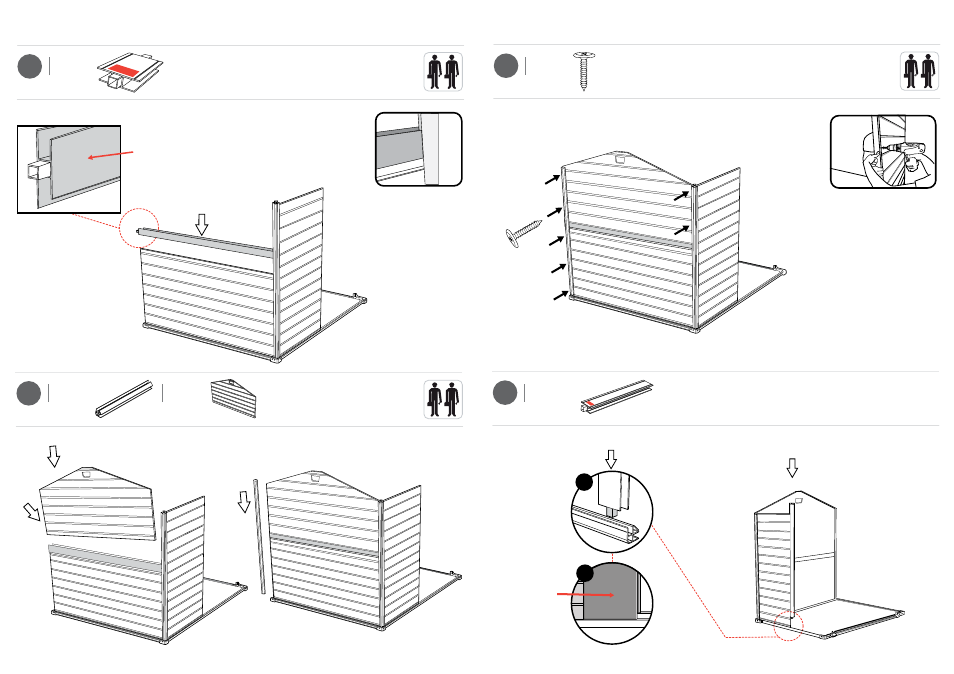

c1b (x1)
73.2”/186cm
bu1a (x1)
bu1a
c1b
h1b (x1)
65”/165cm
this side
in
• Parts are tangent to one
another
• Les parties sont tangentes
les unes aux autres
• Las piezas son tangentes
entre sí
• Die teile berühren einander
• Delen staan haaks op elkaar
• Le parti sono tangenti tra loro
• As peças são tangentes uma
à outra
h1b
Outside
Xtérieure
Xterior
Ussenseite
Buitenkant
Esterno
Exterior
16
15
h1a (x1)
72.5”/184cm
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
s26b (x7)
1”/26mm
s26b
1
h1a
2
h1a
Outside
Xtérieure
Xterior
Ussenseite
Buitenkant
Esterno
Exterior
18
17
14 15
