5. Schieben Sie den Steckereinsatz nach der Montage der Adern, wie in Abb. 2 dargestellt, wieder
zurück in das Steckverbindergehäuse. Drücken Sie die Befestigungsschraube durch das Gehäuse und
verschrauben Sie es mit dem Einsatz. Verbinden Sie den so verkabelten Steckverbinder mit dem
Kontaksockel im Messwertgeber. HINWEIS: Der korrekte Anschluss lässt sich nicht herstellen, wenn
sich der Steckverbinder NICHT in der in Abb. 2 gezeigten Position befindet.
6. Setzen Sie den Gehäusedeckel auf, und führen Sie das Kabel durch die vorgesehene Öffnung . Der
Messwertgeber ist nun einsatzbereit.
Nach dem Einschalten der Versorgungsspannung vergehen ca. 7 Minuten, bevor die ersten Messwerte
ausgegeben werden. Ein Diagnoseprogramm, das in jeder Anlaufphase ausgeführt wird, sperrt den
Signalausgang während dieser Zeit.

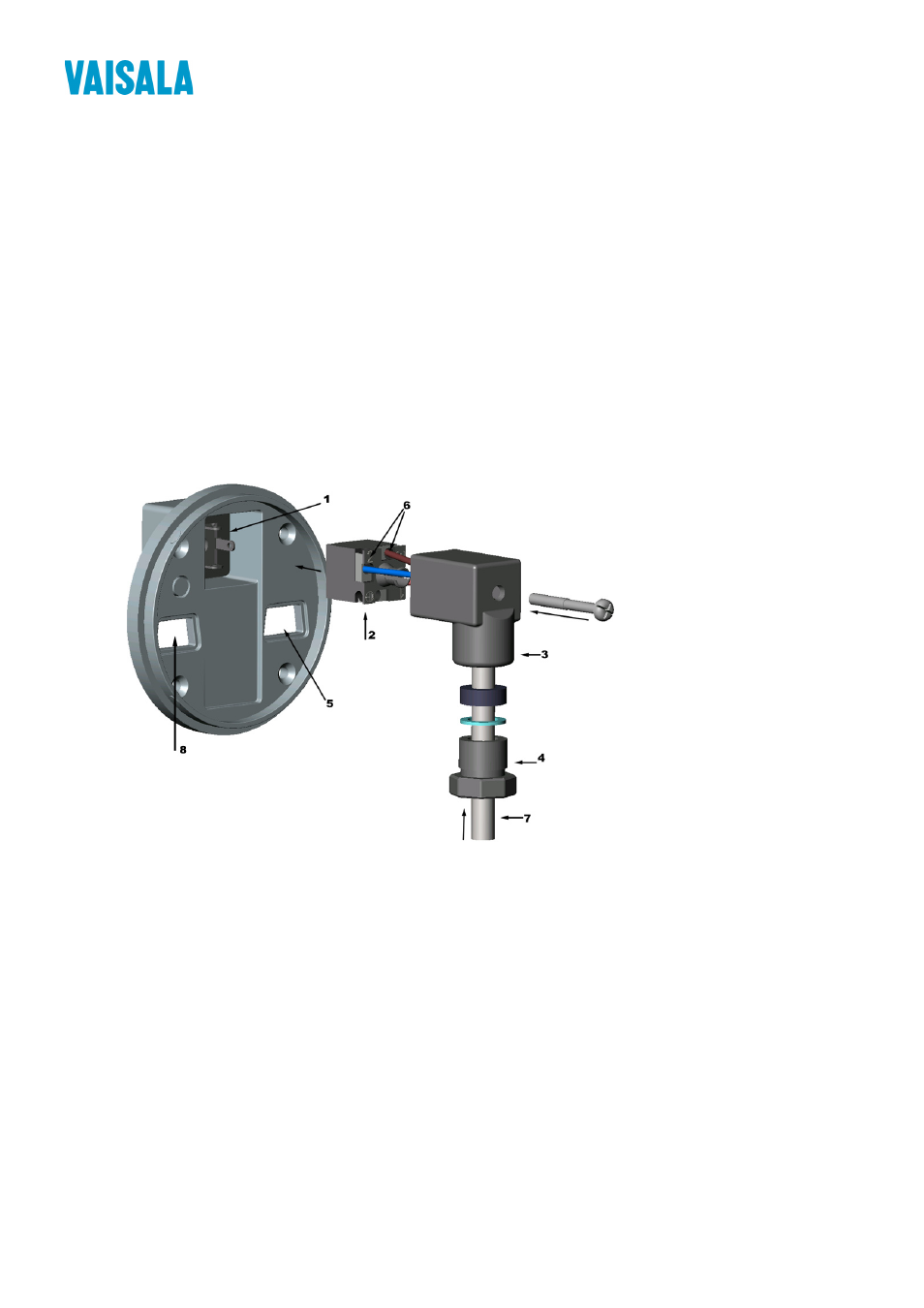

Abb. 2. Verkabelung und Installation des Steckverbinders.
KALIBRIERUNG UND WARTUNG
Austausch des Sinterfilters
Ein verschmutzter Sinterfilter kann die Reaktionszeit der Taupunktmessung verlängern. Wenn der Filter
gewechselt werden muss, schrauben Sie ihn ab und ersetzen ihn durch einen neuen.
Kalibrierung
Es wird empfohlen, die Kalibrierung alle zwei Jahre zu überprüfen. Eine Feldüberprüfung kann mithilfe
einer kalibrierten Referenzsonde durch Vergleich der mit dem Messwertgeber gemessenen Werte
erfolgen. Falls eine Justierung erforderlich ist, wenden Sie sich an eines der Vaisala SSD Servicezentren
oder an Ihre Vaisala-Vertretung.
1. Kontaktsockel
2. Steckereinsatz mit Schraubklemmen
3. Steckverbindergehäuse
4. Kabelverschraubung
5. Wartungsschnittstelle RS 232
6. Klemmen 2 und 3 am oberen Rand
7. 3-adriges Kabel
8. Schalter für Prozessdruckeinstellung
9. Befestigungsschraube
HINWEIS:
Der Anschluss darf nur, wie hier
dargestellt, vorgenommen werden:
Die Klemmen 2 und 3 müssen sich
am oberen Rand befinden!
9
