Vaisala DMT242 - Handbuch (Seite 4)

DMT242 Taupunktmesswertgeber
Bedienungsanleitung
M010036DE-B

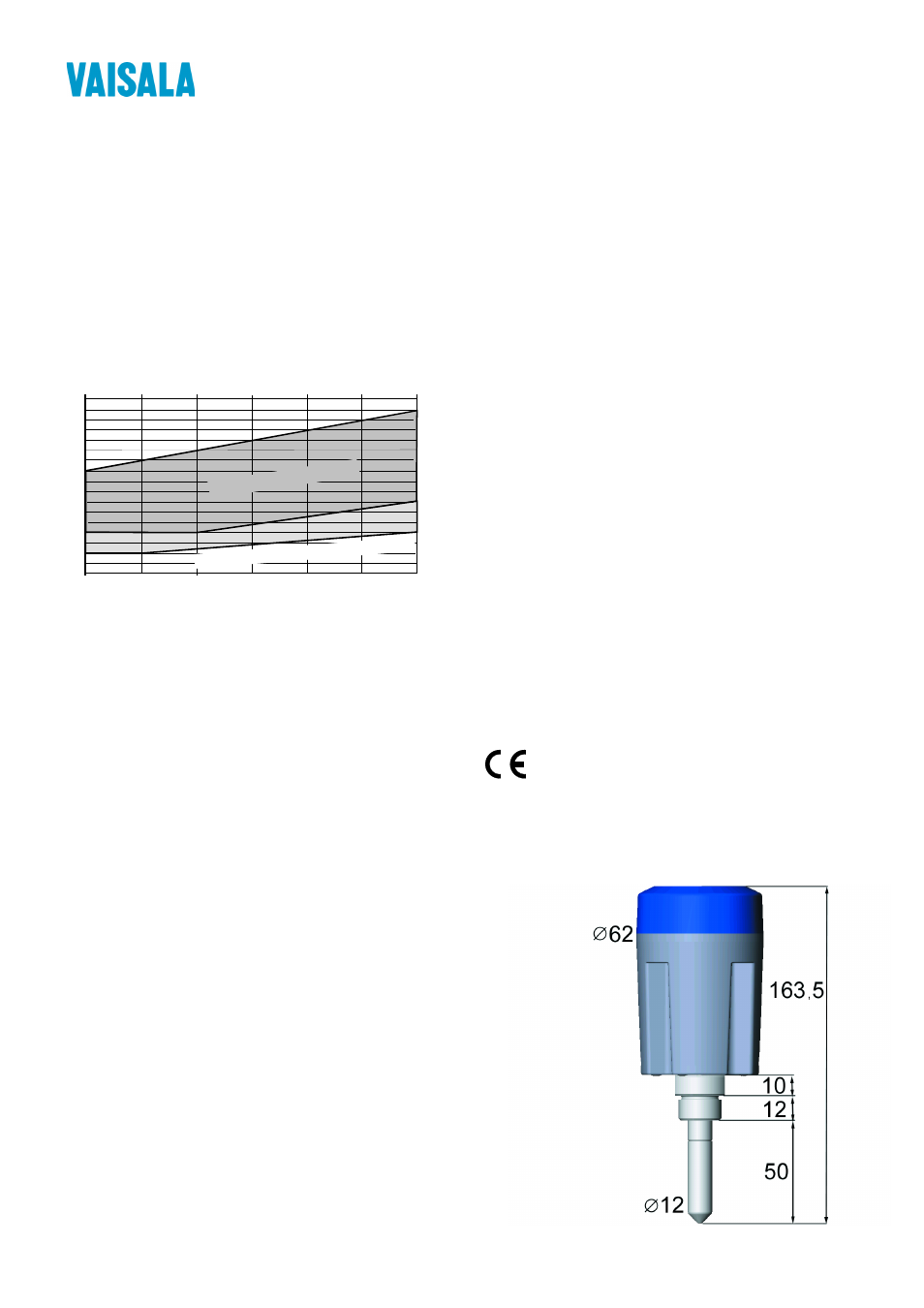

TECHNISCHE DATEN
Taupunkttemperatur
Messbereich
DMT242 A
-80...20 °C
DMT242 B -60...60 °C
(wenn der Taupunkt unter 0 °C liegt, gibt der
Messwertgeber den Frostpunkt aus)
Genauigkeit
±2 °C
Ansprechzeit T
63
[T
90
] bei Volumenstrom
>1 l/min und Druck 0.1 MPa (1 bar)
-60 °C → -20 °C Td
5 s [10 s]
-20 °C → -60 °C Td 45 s [10
min]
Betriebsbedingungen
Betriebstemperaturbereich
0...60 °C
Betriebsfeuchtebereich 0...100 %rF
Betriebsdruckbereich 0...2 MPa
(20 bar)
Anströmgeschwindigkeit
ohne Einfluss
Ausgang
DMT242
4...20 mA
A = -80...20 °C
B = -60...60 °C
Auflösung ±0,002 mA
Temperaturabhängigkeit, typ. 0,0008 mA / °C
Serielle Schnittstelle RS232
für Wartungszwecke
Allgemeine Daten
Sensor
DRYCAP ® 180M
Versorgungsspannungs- 17...35 VDC
bereich 20...28 VAC
Stromaufnahme bei 24 VDC max 220 mA
Bürde für Analogausgang
≤ 500 ohm
Anschlüsse für Versorgung und Signal
Max. Aderquerschnitt
0,75 mm²
Max. Kabeldurchmesser 6,5 mm / PG 7
Werkstoff der Sonde Edelstahl,
W.-Nr. 1.4404
(AISI 316L)
Sensorschutz Sinterfilter 38 µm
aus rostfreiem
Edelstahl
(W.-Nr. 1.4404 /
AISI 316L)
Montage über G1/2"-
Einschraubgewinde
(ISO 228-1) mit
Dichtring
Gehäusematerial
Kunststoff
(ABS/PC)
Gehäuseschutzart
IP 65 (NEMA 4)
Lagertemperaturbereich -40...70 °C
EMV gemäß IEC 61326-1
:1997 + Anh1:1998
Abmessungen in mm
T
aup
un
kt
te
m
pera
tu
r (
°C)
0 20 40 60
0
40
-60
-80
Prozesstemperatur (°C)
10
20
30
50
60
70
-10
-20
-30
-50
-40
-70
-90
30 10 50
Genauigke
it < ±2 °C Td
Untere Grenze de
s Taupunkt-Mess
bereichs
