60
RQ
T
X
12
63
2

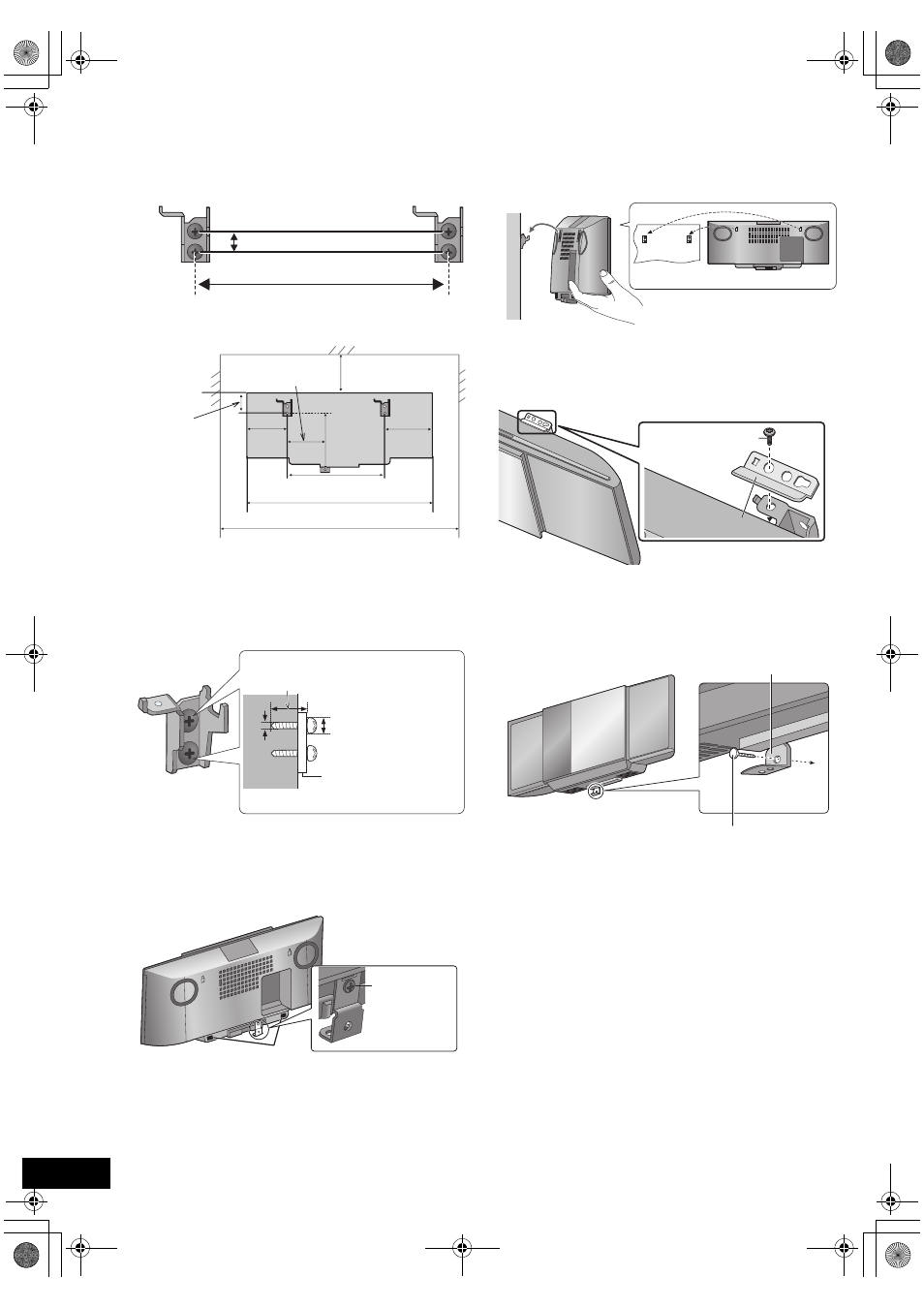

Meet en markeer de positie van de beugels
voor muurbevestiging (beide zijden).
≥ Gebruik onderstaande afbeeldingen om de posities van de schroeven
op te zoeken.
Positie voor bevestiging van de muurbeugels
Vereiste ruimte
3
Bevestig de muurbeugel met 2 schroeven aan
de muur F. (Beide zijden)
≥ Gebruik een luchtbelwaterpas om zeker te zijn van de nivellering van
beide muurbeugels.
≥ Gebruik een schroef die sterk genoeg is om het gewicht van minstens
33 kg te verdragen.
4
Bevestig de veiligheidshouder D op het
apparaat met de schroef voor de
veiligheidshouder B.
≥ Voordat u de bevestiging bewerkstelligt, dient u de achterblokjes
(meegeleverd) op A te plakken.
≥ Aanhaalkoppel schroeven: 50 N0cm tot 70 N0cm.
5
Hang het apparaat aan de muur.
Haak het apparaat stevig vast aan de muurbeugels.
≥ Sluit de FM/AM-antenne en het netvoedingsnoer op het apparaat aan
voordat u het apparaat aan de muur hangt. (> 58)
≥ Nadat u het apparaat opgehangen heeft, laat u het voorzichtig los om er
zeker van te zijn dat het apparaat stevig aan de muur bevestigd is.
6
Bevestig de veiligheidshouders E op de
beugels voor muurmontage met de schroeven
voor de veiligheidshouder C
(Beide kanten).
≥ Aanhaalkoppel schroeven: 80 N0cm tot 120 N0cm.
7
Draai de bevestigingsschroef van de
veiligheidshouder G vast om de
veiligheidshouder D aan de muur te
bevestigen.
≥ Raadpleeg stap 3 voor de vereisten voordat u gaat schroeven.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Minstens 30 mm
7,5 mm tot 9,4 mm
4 mm
Muurbeugel

Veiligheidshouderschroef
B
Muur
Veiligheidshouder E
Veiligheidshouderschroef
C
Bevestigingsschroef voor veiligheidshouder G
Veiligheidshouder D
Aan de muur
bevestigd
