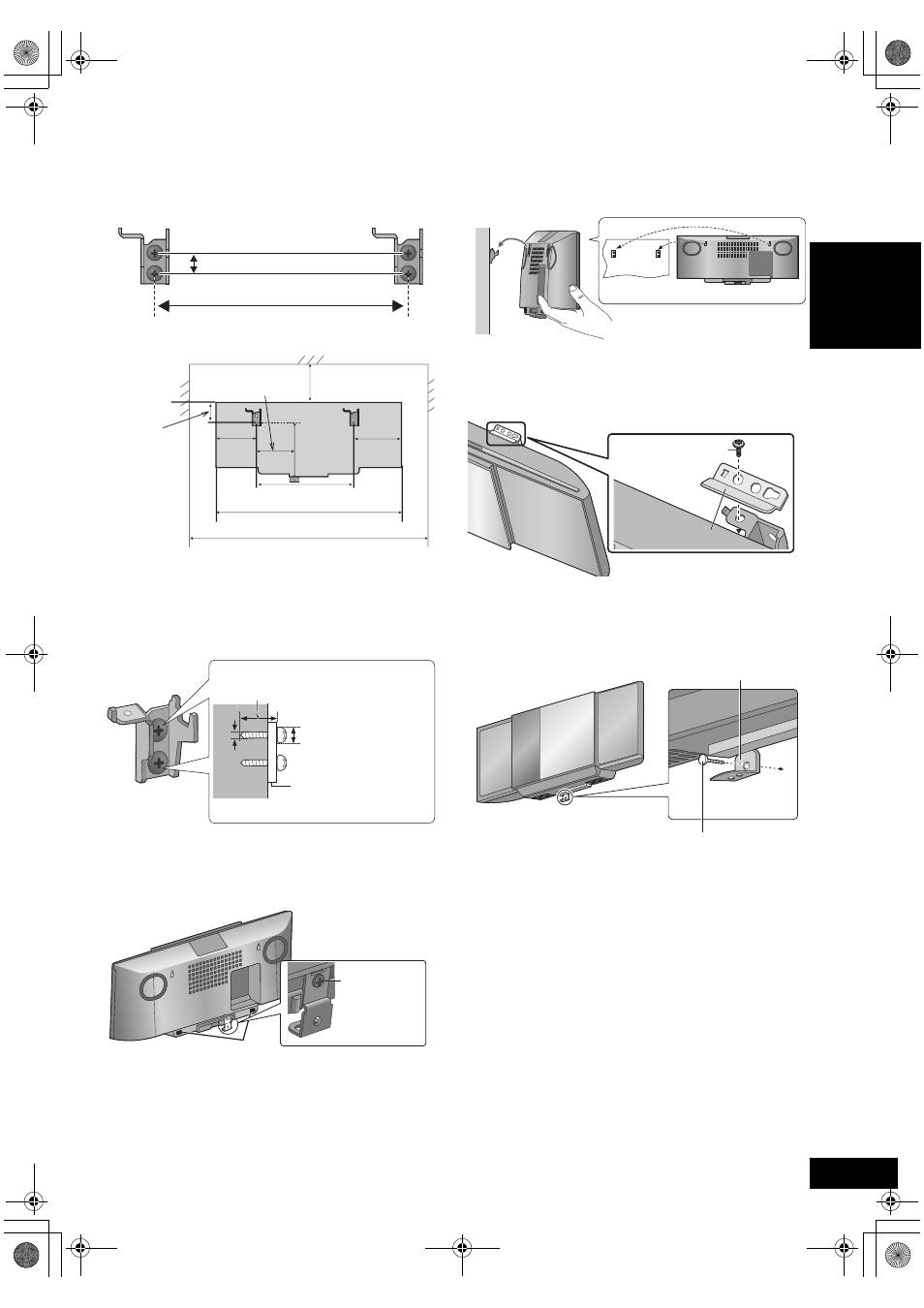

Verwenden Sie einen Maßstab zur Bestimmung
der Einbaustellen für die Wandhalterungen (auf
beiden Seiten) und markieren Sie diese.
≥ Die folgenden Abbildungen zeigen, wie Sie die genaue Position der
Befestigungslöcher bestimmen.
Anordnung der Wandhalterungen
Platzbedarf
3
Befestigen Sie die Wandhalterungen mit 2
Schrauben an der Wand F. (Auf beiden Seiten)
≥ Verwenden Sie eine Wasserwaage um sicherzustellen, dass beide
Wandhalterungen waagerecht sind.
≥ Die verwendeten Schrauben müssen eine Tragfähigkeit von mind. 33 kg
aufweisen.
4
Befestigen Sie die Sicherheitshalterung B
mithilfe der speziell dafür vorgesehenen
Schraube B.
≥ Kleben Sie vor dem Befestigen die Schutzbeläge (mitgeliefert) auf A.
≥ Anzugdrehmoment für Schraube: 50 N0cm bis 70 N0cm.
5
Hängen Sie das Gerät an die Wand.
Das Gerät muss sicher in die Wandhalterung eingehakt
sein.
≥ Schließen Sie vor dem Aufhängen des Geräts die UKW-/MW-Antenne
und das Netzkabel an. (> 5)
≥ Lassen Sie das Gerät nach dem Aufhängen vorsichtig los, bis Sie sicher
sind, dass es zuverlässig montiert ist.
6
Bringen Sie die Sicherheitshalterungen E an
den Wandhalterungen mit den Schrauben für
die Sicherheitshalterung C
(Beidseitig) an.
≥ Anzugdrehmoment für Schraube: 80 N0cm bis 120 N0cm.
7
Befestigen Sie die Sicherheitshalterung zur
Sicherung der Sicherheitshalterung D an der
Wand durch Eindrehen der Schraube G.
≥ Nehmen Sie vor dem Anschrauben auf Schritt 3 für die Anforderungen
Bezug.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Mind. 30 mm
7,5 mm bis 9,4 mm
4 mm
Wandhalterung

Schraube für die
Sicherheitshalterung
B
Wand
Sicherheitshalterung E
Schraube für die
Sicherheitshalterung C
Sicherheitshalterungsschraube G
Sicherheitshalterung D
Befestigung an
der Wand
