Seite 78
78
RQ
T
X
12
63
2

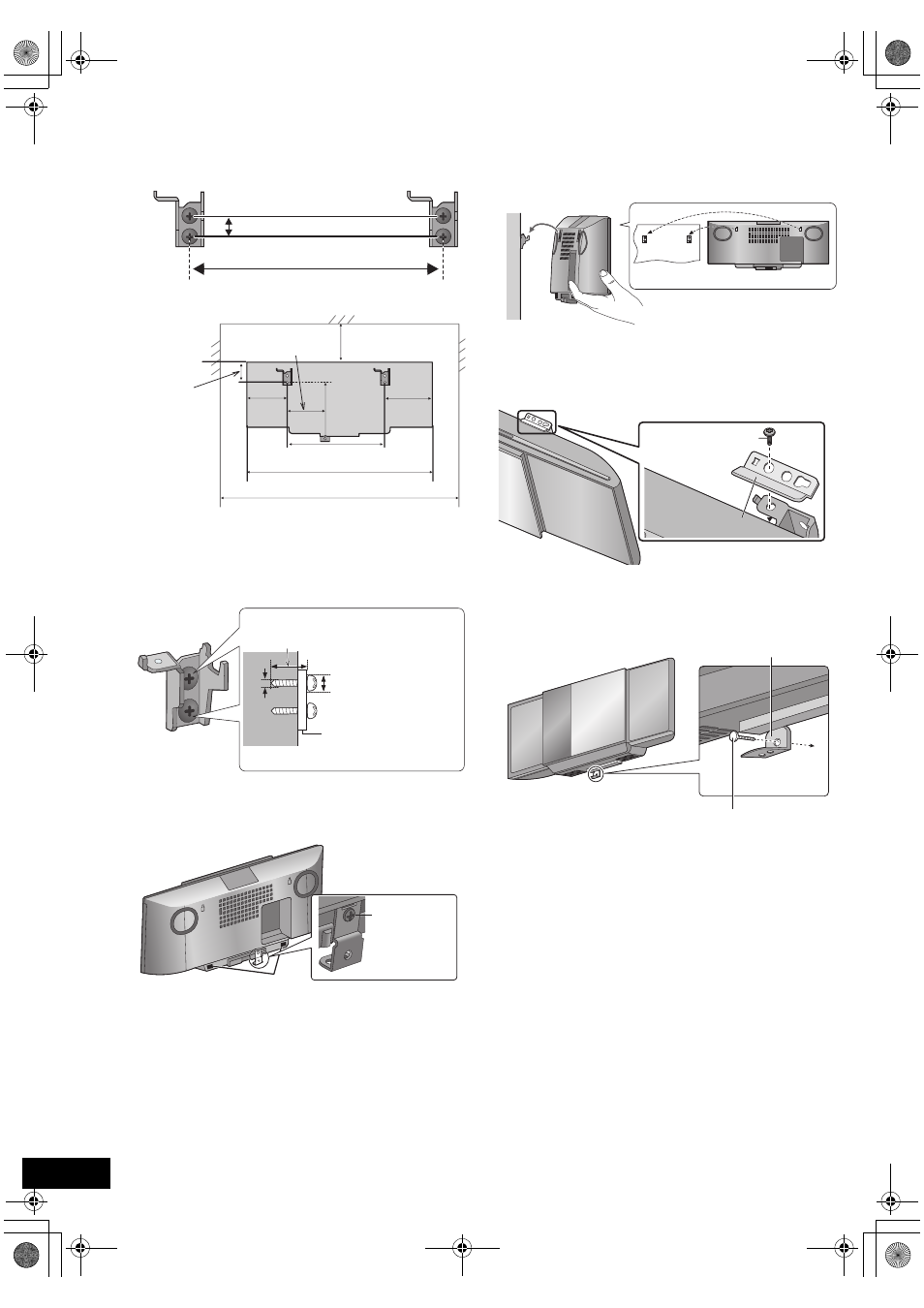

Mål og afmærk positionen af vægholderne (i
begge sider).
≥ Brug figurerne nedenfor for at identificere skruningspositioner.
Position for fastgøring af vægholdere
Nødvendig plads
3
Fastgør vægholderen til væggen med 2 skruer
F. (i begge sider)
≥ Brug et vaterpas for at sikre, at begge vægholdere er i niveau.
≥ Brug en skrue, som er tilstrækkeligt stærk og kan understøtte vægten
mindst 33 kg.
4
Fastgør sikkerhedsholderen D på enheden
med sikkerhedsholderens skrue B.
≥ Før fastgøring klæbes bagbeslagene (medfølger) på A.
≥ Fastspænd til moment: 50 N0cm til 70 N0cm.
5
Hæng enheden op på væggen.
Hægt enheden sikkert på vægholderne.
≥ Tilslut FM/AM-antennen og netledningen på enheden, før enheden
hænges op på væggen. (> 76)
≥ Slip hænderne forsigtigt, efter at enheden er hængt op for at sikre, at
den hænger sikkert på væggen.
6
Fastgør sikkerhedsholderne E på
vægholderne ved hjælp af skruerne til
sikkerhedsholderne C
(begge sider).
≥ Fastspænd til moment: 80 N0cm til 120 N0cm.
7
Fastgør sikkerhedsholderens skrue G, så
sikkerhedsholderen D sidder sikkert på
væggen.
≥ Se trin 3 for opfyldelse af krav inden fastskruning.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm
133 mm
Mindst 30 mm
7,5 mm til 9,4 mm
4 mm
Vægholder
Sikkerhedsh
olderskrue B
Væg
Sikkerhedsholder E
Sikkerhedsholderskrue
C
Fastgøringsskruer til sikkerhedsholder G
Sikkerhedsholder D
Fastgjort på
væg
