[HT540] Frontlautsprecher
[HT990]
Front- und Surround-Lautsprecher
Vorbereitung
≥ Nehmen Sie die Montage auf einem weichen Tuch vor, um Schäden und Kratzer zu vermeiden.
≥ Verwenden Sie zum Zusammenbau einen Kreuzschlitzschraubendreher.
≥ Bitte vergewissern Sie sich, dass die aufgeführten Zubehörteile vollständig vorhanden sind, bevor Sie mit Zusammenbau, Aufstellung und
Anschluss der Lautsprecher beginnen.
≥ Die Lautsprecher und Ständer sind jeweils baugleich und können beliebig auf der rechten und linken Seite verwendet werden.
≥ Hinweise zu einer möglichen Wandmontage finden Sie auf Seite 6.
[Hinweis]
≥
[HT990]
Die Front- und Surround-Lautsprecher unterscheiden sich.
– Überprüfen Sie den Aufkleber an der Rückwand jedes Lautsprechers, bevor Sie den Ständer daran befestigen (
➜ Seite 7).
– Der Ständer mit dem kurzen Kabel ist für die Frontlautsprecher vorgesehen.

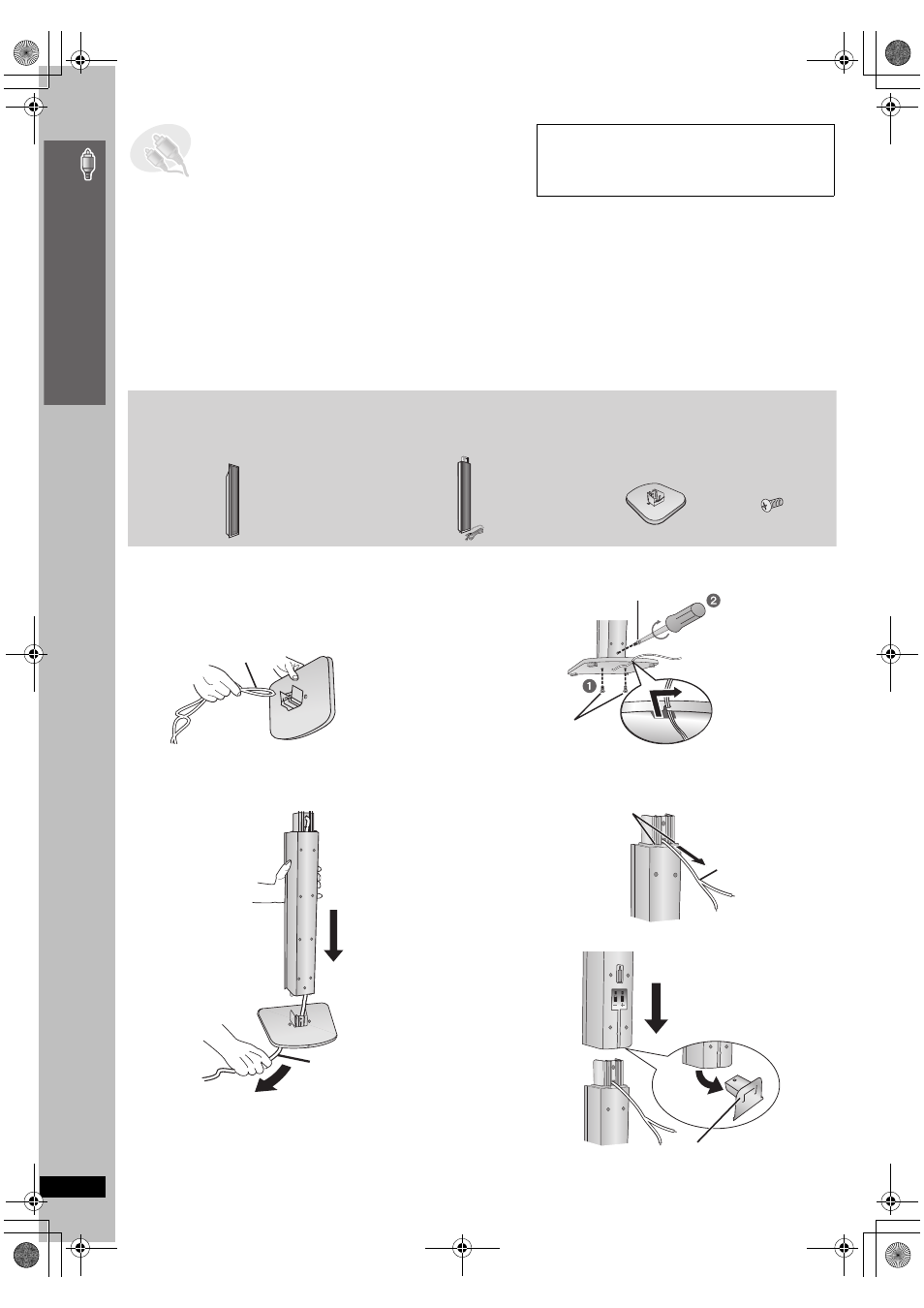

1
Bringen Sie den Ständer am Sockel an.
1 Führen Sie das Lautsprecherkabel durch den Sockel.
Dies geht schneller, wenn Sie das Kabel auf der Hälfte lose
falten (nicht quetschen), den gefalteten Abschnitt durch das
Loch führen und dann den Rest des Kabels durch den Sockel
nachziehen.
2 Bringen Sie den Ständer am Sockel an, während Sie leicht
am Lautsprecherkabel ziehen.
2
Sichern Sie den Ständer am Sockel.
3
Bringen Sie den Lautsprecher am Ständer an.
1 Ziehen Sie das Ende des Lautsprecherkabels heraus und
führen Sie es zwischen die Grate.
2 Bringen Sie den Lautsprecher am Ständer an.
SCHRITT
1
Montage der Lautsprecher
Die Lautsprecherständer im Lieferumfang dieser Anlage
sind speziell auf die Befestigung an den Frontlautsprechern
Panasonic SB-FS990, den Surround-Lautsprechern
SB-FS741 sowie den Front- oder Surround-Lautsprechern
SB-FS540 ausgelegt. Bitte verwenden Sie die Ständer
ausschließlich wie in diesem Abschnitt beschrieben.
[HT540] 2 Frontlautsprecher (mit Abdeckplatte)
[HT990]
2 Frontlautsprecher und 2 Surround-
Lautsprecher (mit Abdeckplatte)
[HT540] 2 Sockel
[HT990]
4 Sockel
[HT540] 2 Ständer (mit Kabel)
[HT990]
4 Ständer
≥ 2kLautsprecherständer mit kurzem Kabel: Für Frontlautsprecher
≥ 2kLautsprecherständer mit langem Kabel: Für Surround-Lautsprecher
[HT540] 8 Schrauben
[HT990]
16 Schrauben
Sockel
Kabel
Ständer
Sockel
Kabel
Leicht ziehen.
Schraube
Festziehen.
Schieben Sie das
Lautsprecherkabel in
die Kerbe.
Ständer
Sockel
Schraube
Festziehen.
Kabel
Grate
Ständer
Lautsprecher
Ständer
Abdeckplatte
Vor Anbringen der Lautsprecher
entfernen und für die Wandmontage
aufheben (
➜ Seite 6).
