Anschluss an ein Fernsehgerät
Obwohl die auf den meisten DVDs aufgezeichneten Audiosignale für Wiedergabe über sechs Lautsprecher vorgesehen sind und die werkseitigen
Voreinstellungen dieses Gerätes von einer solchen Lautsprecher-Anordnung ausgehen, werden in diesem Abschnitt die grundlegenden An-
schlüsse gezeigt, die eine Tonwiedergabe über die eingebauten Lautsprecher des Fernsehgerätes ermöglicht. Dabei werden mehrkanalige Audi-
osignale auf zwei Kanäle abgemischt. Bei bestimmten Discs ist das Abmischen auf zwei Kanäle gesperrt, so dass die auf derartigen Discs auf-
gezeichneten Audiosignale bei Verwendung der nachstehend gezeigten Anschlüsse nicht einwandfrei wiedergegeben werden. Um in den vollen
Genuss des dynamischen 5.1-kanaligen Klanges von DVDs zu kommen, müssen ein Receiver und sechs Lautsprecher angeschlossen werden.
Diese Anschlüsse werden ab Seite 52 beschrieben.
Vor dem Anschließen
³ Trennen Sie das Netzkabel von der Netzsteckdose.
³ Bitte schlagen Sie auch in der Bedienungsanleitung des Fernsehgerätes nach.

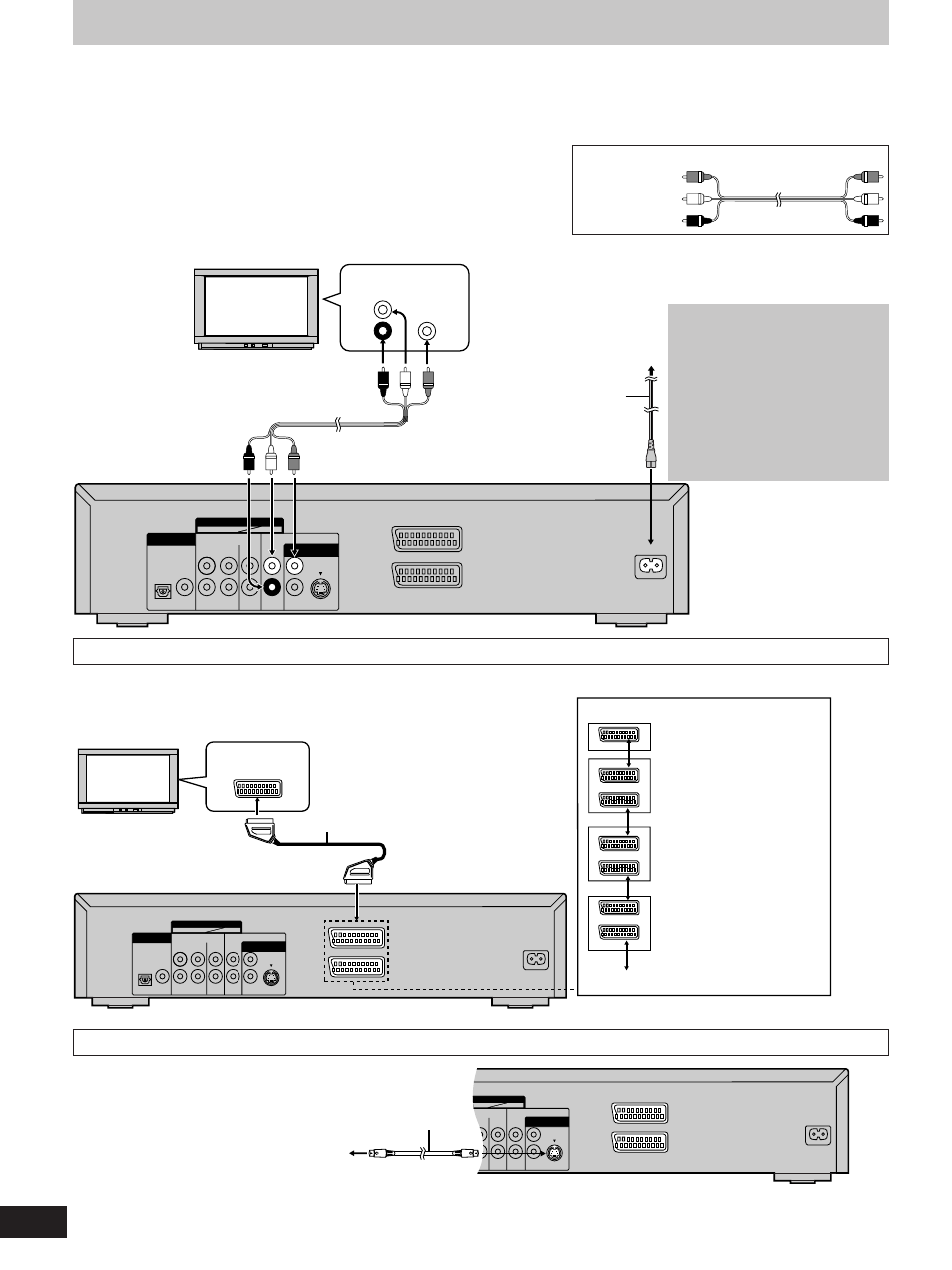

Anschließen an ein Fernsehgerät mit Video-Eingangsbuchse
Wenn Ihr Fernsehgerät über eine SCART-Buchse oder eine S-Video-Eingangsbuchse
verfügt, stellen Sie die in der folgenden Abbildung gezeigten Anschlüsse her.
Anschließen an ein Fernsehgerät mit S-Video-Eingangsbuchse
Verbinden Sie die Audiobuchsen wie oben gezeigt.
i SCART-
Buchse
j 21-poliges SCART-Kabel
(separat erhältlich)
Bei Anschluss an die S-Video-Ausgangsbuchse wird eine höhere Bildqualität als bei Anschluss an die herkömmliche VIDEO OUT-Buchse erzielt,
da Farbsignal (C) und Luminanzsignal (Y) vor der Übermittlung an das Fernsehgerät getrennt werden. (Die tatsächlich erzielte Bildqualität richtet
sich nach dem jeweils verwendeten Fernsehgerät.)
r S-Video-Eingangsbuchse
des Fernsehgerätes
CENTER
SURROUND
SUB-
WOOFER SURROUND
L/
FRONT L
R/
FRONT R
L
R
AC IN ∼ COAXIAL OPTICAL L
R
AV1
AV2
AUDIO
IN
L
R
VIDEO
IN
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
AUDIO OUT
VIDEO
OUT
S VIDEO
OUT
5.1ch 2ch
R
SURROUND
R SURROUND
L/
FRONT L
R/ FRONT R
L
R
AC IN ∼ L
R
AV1
AV2
AUDIO OUT
VIDEO
OUT
S VIDEO
OUT
a Audio/Video-Kabel (mitgeliefert)
b Gelb (VIDEO)
c Weiß (L)
d Rot (R)
g Netzkabel
(mitgeliefert)
h An Netzsteckdose
(220–240 V Netzspannung, 50 Hz)
e Fernsehgerät
Anschließen an ein Fernsehgerät und einen Videorecorder mit 21-poliger SCART-Buchse
f Rückseite des Players
Schließen Sie den Player direkt
an Ihr Fernsehgerät an.
Wird der Player bei der Zusammen-
stellung einer Heimunterhaltungs-
Anlage über einen Videorecorder an
das Fernsehgerät angeschlossen,
erscheint das Bild beim Abspielen
von DVDs, die mit Kopierschutz
codiert sind, nicht einwandfrei auf
dem Bildschirm.
p 21-polige SCART-Buchse des Fernsehgerätes
l Fernsehgerät
m Player
n Videorecorder
o Satellitenempfänger
oder Decoder
k Beispiel
Um die Bildqualität zu verbessern, können Sie die Videosignal-Ausgabe
von der Buchse AV1 von „Video“ auf entweder „S-Video“ oder „RGB“
umschalten, um sie dem Typ des angeschlossenen Fernseh gerätes
optimale anzupassen (
á „Video“–„AV1 Output“ auf Seite 42).
q S-Videokabel
(separat erhältlich)
