Seite 7: Viera link “hdavi control
7
RQ
TX02
38
Inbet
riebn
ahme
Quick Start
-Anleit
ung
DEU
T
SC
H

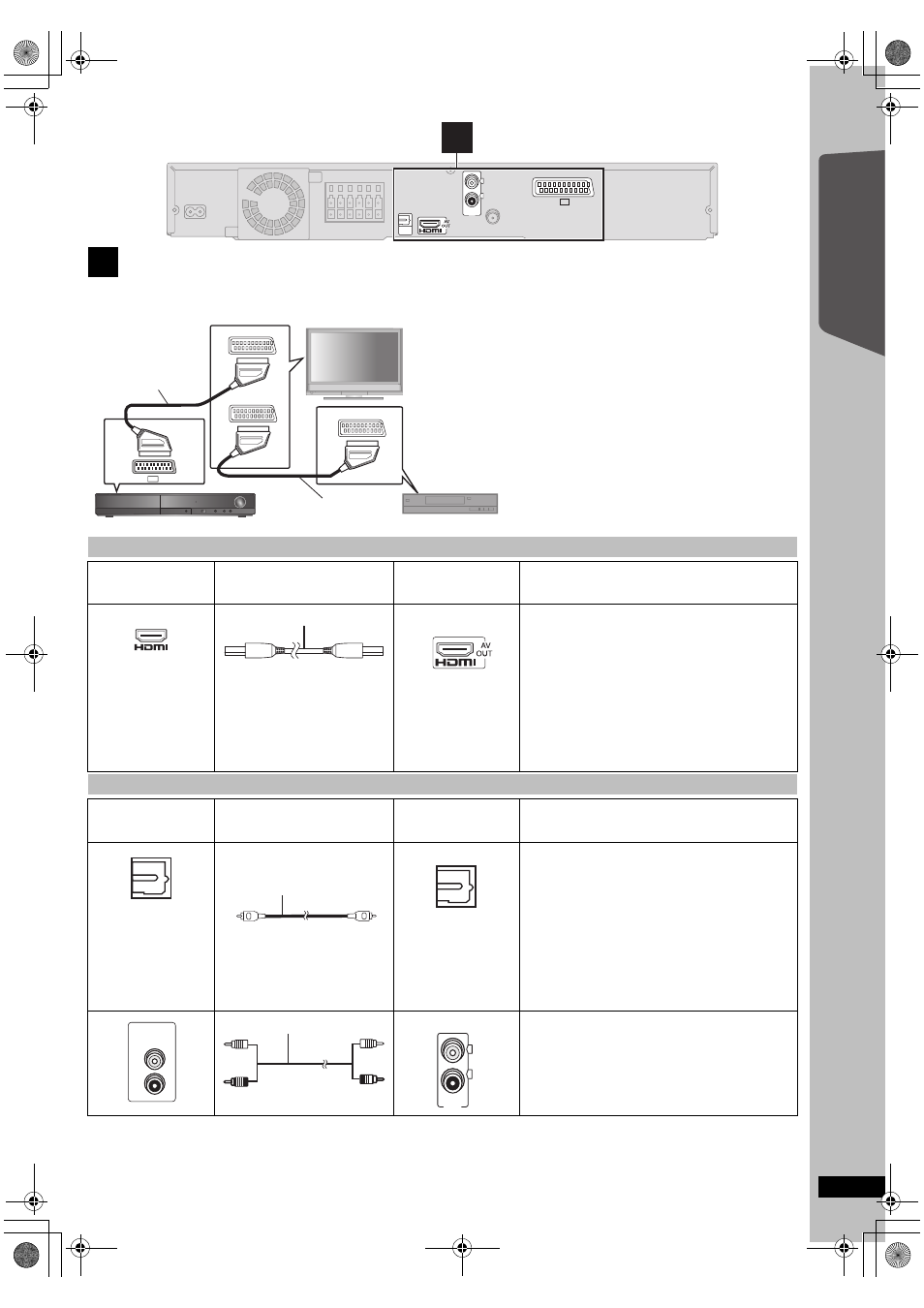

Beispiel für das Basis-Setup
-
[[Hinweis[[
≥ Stellen Sie keine Video-Verbindungen über Videokassettenrecorder her.
Aufgrund der Kopierschutzfunktion ist es möglich, dass das Bild nicht ordnungsgemäß angezeigt wird.
≥ Es ist nur eine Video-Verbindung erforderlich. Wählen Sie in Abhängigkeit von Ihrem Fernseher eine der vorausgehenden Video-Verbindungen aus.
≥ Bei verschiedenen Tonquellen (wie Blu-Ray Player, DVD-Rekorder, VCR, usw.) müssen diese mit den verfügbaren Eingängen des Fernsehers
verbunden werden und der Ausgang des Fernsehers sollte mit dem AUX oder OPTICAL IN Anschluss des Geräts verbunden werden.
3
Audio- und Video-Anschlüsse
Sonstige Videoanschlüsse
Anschluss TV
Erforderliches Kabel
(nicht im Lieferumfang
enthalten)
Anschluss
Hauptgerät
Eigenschaften
[[Hinweis[[
Bei mehr als einem
HDMI-Anschluss, siehe
Bedienungsanleitung
des Fernsehers, um
festzulegen, welcher
Anschluss verwendet
werden soll.
[[Hinweis[[
≥ Nicht-HDMI-konforme Kabel
können nicht verwendet werden.
≥ Wir empfehlen die Verwendung
von HDMI-Kabeln von Panasonic.
Empfohlene Artikelnummer:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), usw.
[\\\\\\\\\\\HDMI\\\\\\\\\\\]
Dieser Anschluss gewährleistet die beste Bildqualität.
≥ Stellen Sie “VIDEOPRIORITÄT” auf “EIN” ein
(B 24, HDMI Menü).
≥ Stellen Sie “VIDEOFORMAT” in Menü 4 (HDMI)
(B 19) ein.
VIERA Link “HDAVI Control”
Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel
ist, können Sie Ihren Fernseher mit den Operationen des
Home-Theater-Systems synchronisieren und umgekehrt
(B 20, Benutzung von VIERA Link “HDAVI Control
TM
”).
≥ Stellen Sie eine zusätzliche Audio-Verbindung
(
B unten) her, wenn Sie die die Funktion VIERA Link
“HDAVI Control” benutzen.
Sonstige Audio-Anschlüsse
Anschluss
Fernseher oder
externes Gerät
Erforderliches Kabel
(nicht im Lieferumfang
enthalten)
Anschluss
Hauptgerät
Eigenschaften
≥ Beim Anschließen nicht stark
biegen.
[\\\\\\OPTICAL\IN\\\\\\]
Dies ist die bevorzugte Verbindung für die beste
Klangqualität und echten Surround-Klang.
Dieses Gerät kann die Surroundsignale decodieren, die
von Ihrem Fernseher, über Kabel oder über STB-Satellit
empfangen werden. Bitten nehmen Sie für die
Einstellungen, die für die Ausgabe der digitalen Audio-
Ausgabe auf Ihrem Home-Theater-System erforderlich
sind, auf die Bedienungsanleitungen des Fernsehers, des
Kabelanschlusses oder des STB- Satellitenempfangs
Bezug. Mit dieser Verbindung können nur Dolby Digital und
PCM wiedergegeben werden.
≥ Nehmen Sie nach der Herstellung der Verbindung die
Einstellungen für die Anpassung des Audiosignals
Ihres digitalen Geräts vor (B 11).
[\\\\\\\\\\\AUX\\\\\\\\\\\]
Dieser Anschluss gestattet die Wiedergabe des
Audiosignals Ihres Fernsehers, der STB des
Videokassettenrecorders über Ihre Home-Theater-
System (B 11, Auswahl der Quelle mit der
Fernbedienung).
Hauptgerät
OPTICAL
IN
AUX
L
R
AV
3
AV1
AV2
AV OUT
AV
Scart-Kabel
(nicht im
Lieferumfang enthalten)
Fernseher (nicht im
Lieferumfang enthalten)
Hauptgerät
Scart-Kabel
(nicht im
Lieferumfang enthalten)
Set-Top-Box (STB) oder
Videokassettenrecorder
(nicht im Lieferumfang enthalten)
§
Dieser Anschluss gestattet es auch, das Audiosignal des
Fernsehers über Ihr Home-Theater-System wiederzugeben
(B 11, Auswahl der Quelle mit der Fernbedienung). Wählen Sie
den geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher aus.
Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang
vom Anschluss SCART (AV) ändern, um ihn an den Typ des
verwendeten Fernsehers anzupassen.
≥ Wählen Sie “S-VIDEO”, “RGB 1” oder “RGB 2” aus “VIDEOAUSG
SCART” in VIDEO Menü (B 24) aus.
≥ Wenn sowohl das HDMI-Kabel, als auch das Scart-Kabel
angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)-
Anschluss vorhanden.
AV IN
HDMI-kabel
OPTICAL OUT
Digitales optisches Audiokabel
OPTICAL
IN
AUDIO
OUT
L
R
Audiokabel
AUX
L
R
7
