6
RQ
TX02
38
Guida r
api
da
Prep
a
rat
iv
i
IT
A
L
IA
N
O
Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.
Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.
Esempio di installazione
Quando si posizionano i diffusori prestare attenzione al tipo di diffusore e al colore del connettore.
Collegare ai terminali dello stesso colore.
L’uso degli adesivi del cavo del diffusore è pratico quando si effettua il collegamento dei cavi.

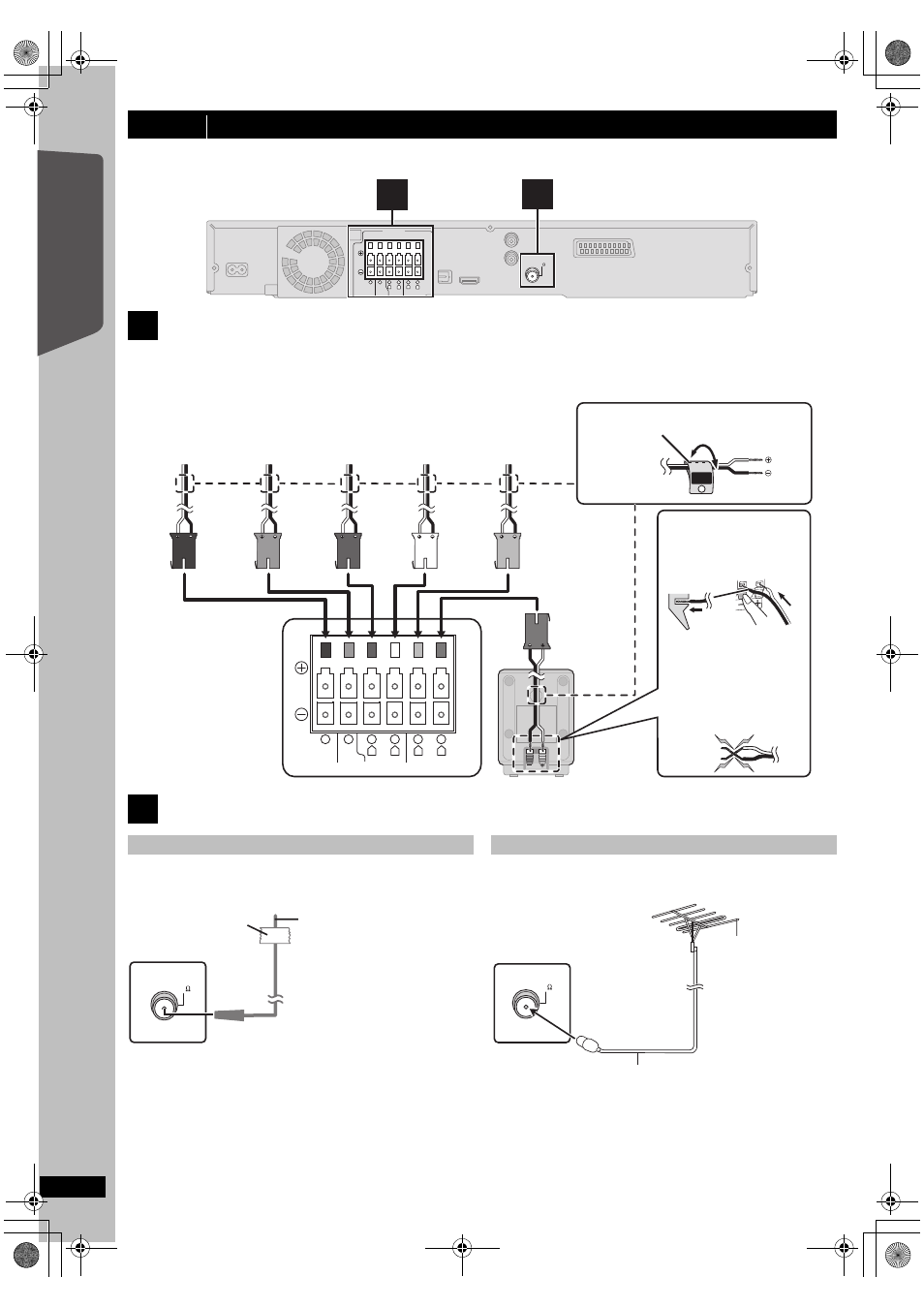

punto 2 Collegamenti
1 Collegamenti dei diffusori
Unità principale
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
FM ANT (75 )
2 1
SPEAKERS
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Lch
SURROUND
3
Inserire bene il filo, facendo
attenzione a non inserirlo
oltre l’isolamento del filo.
: Bianco
: Blu
Premere!
NON
es. Diffusori surround (L)
Adesivo del cavo del diffusore (in dotazione)
BIANCO
FRONT
(L)
GRIGIO
SURROUND
(R)
ROSSO
FRONT
(R)
VERDE
CENTER
VIOLA
SUBWOOFER
Unità principale
BLU
SURROUND
(L)
● Fare attenzione a non
incrociare (cortocircuitare)
o invertire la polarità dei fili
dei diffusori diversamente,
é possibile che i diffusori
vengano danneggiati.
2 Collegamenti con antenna radio
Utilizzare un’antenna interna
FM ANT
(75 )
Nastro adesivo
Unità principale
Antenna FM interna
(in dotazione)
Fissare questa estremità
dell’antenna nel punto in
cui la ricezione è migliore.
Utilizzare un’antenna esterna
FM ANT
(75 )
Unità principale
Antenna FM esterna
[Utilizzo di un’antenna
televisiva
(non in dotazione)]
È consigliabile che
l’antenna sia installata
da un tecnico competente.
Cavo coassiale da 75 
(non in dotazione)
Se la ricezione della radio FM è scarsa utilizzare un’antenna esterna.
≥ Scollegare l’antenna quando non si usa l’unità.
≥ Non usare l’antenna esterna durante i temporali.
74
