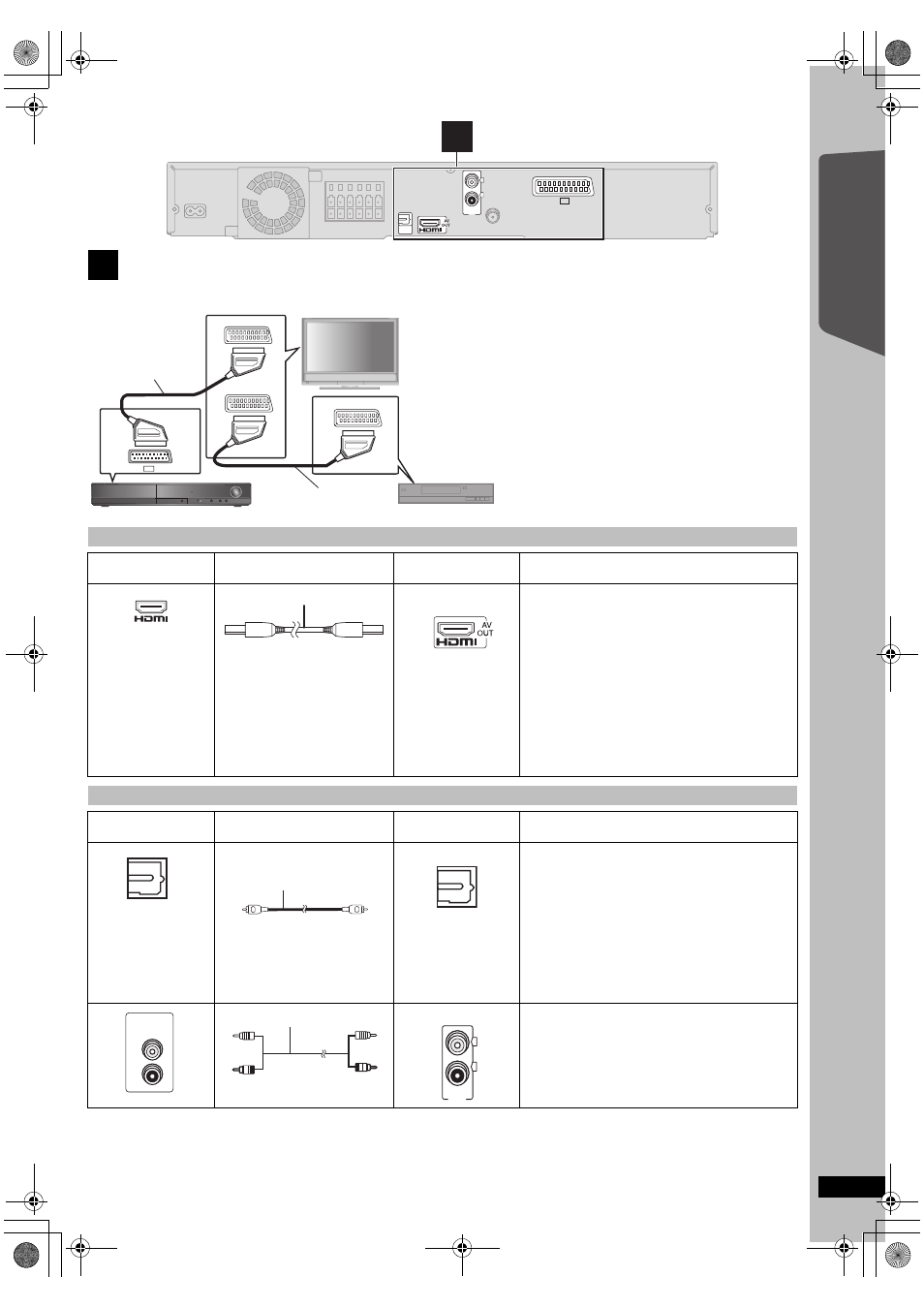

Esempio di installazione base
[Nota]
≥ Non creare collegamenti video attraverso il VCR.
Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.
≥ È richiesto un solo collegamento video. Scegliere uno dei collegamenti video sopra indicati a seconda del proprio apparecchio TV.
≥ Se vi sono più sorgenti sonore (come un lettore Blu-ray, registratore DVD, VCR, ecc.), collegarle agli ingressi disponibili nell’apparecchio TV e
collegare l’uscita del TV al terminale AUX o OPTICAL IN dell’unità principale.
3 Collegamenti audio e video
Altri collegamenti video
Terminale TV
Cavo richiesto
(non in dotazione)
Terminale unità
principale
Funzioni
[Nota]
Nel caso vi sia più di un
terminale HDMI,
vedere il manuale di
istruzioni
dell’apparecchio TV per
stabilire su quale
terminale effettuare il
collegamento.
[Nota]
≥ Non è possibile utilizzare cavi
non conformi HDMI.
≥ Si consiglia l’uso di un cavo
HDMI prodotto da Panasonic.
Codice prodotto consigliato:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), ecc.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Questo collegamento fornisce la migliore qualità
dell’immagine.
≥ Impostare “PRIORITÀ VIDEO” su “ON” (B 24, Menu
HDMI).
≥ Impostare “FORMATO VIDEO” in Menu 4 (HDMI)
(B 19).
VIERA Link “HDAVI Control”
Se il proprio apparecchio TV Panasonic è compatibile
con la tecnologia VIERA Link, è possibile utilizzare il TV
in sincronia con le operazioni del sistema home theater
o viceversa (B 20, Utilizzo della funzione VIERA Link
“HDAVI Control TM ”).
≥ Creare un collegamento audio aggiuntivo
(B in basso) quando si utilizza la funzione VIERA
Link “HDAVI Control” .
Unità principale
OPTICAL
IN
AUX
L
R
AV
3
AV1
AV2
AV OUT
AV
Cavo Scart
(non in
dotazione)
Televisore (non in dotazione)
Unità
principale
Cavo Scart
(non in dotazione) 
Decoder satellitare (STB) o VCR
(non in dotazione)
§ Questo collegamento consente anche di riprodurre l’audio
dell’apparecchio TV tramite il sistema home theater (B 11,
Selezionare la sorgente dal telecomando). Selezionare l’uscita
audio appropriata (es. Monitor) sull’apparecchio TV.
Per migliorare la qualità delle immagini, è possibile modificare l’uscita
del segnale video dal terminale SCART (AV) per adattarla al tipo di
apparecchio TV che si sta utilizzando.
≥ Selezionare “S-VIDEO”, “RGB 1” o “RGB 2” da “VIDEO OUT –
SCART” in Menu VIDEO (B 24).
≥ Quando sono collegati sia il cavo HDMI che il cavo scart, non ci sarà
uscita RGB dal terminale SCART (AV).
AV IN
Cavo HDMI
Altri collegamenti audio
Terminale TV o di un
apparecchio esterno
Cavo richiesto
(non in dotazione)
Terminale unità
principale
Funzioni
≥ Non piegarlo troppo durante il
collegamento.
[\\\\\\OPTICAL\IN\\\\\\] Questo è il collegamento preferenziale per un sonoro
superiore e un vero suono surround.
Questa unità è in grado di decodificare il segnale
surround dell’apparecchio TV, del cavo o del decoder
satellitare (STB). Vedere il manuale di istruzioni
dell’apparecchio TV, del cavo o del decoder satellitare
(STB) per impostare l’emissione dell’audio dall’uscita
audio digitale verso il proprio sistema home theater.
Con questo collegamento è possibile eseguire solo la
riproduzione Dolby Digital e PCM.
≥ Dopo aver eseguito questo collegamento, effettuare
le impostazioni adatte al tipo di audio del proprio
apparecchio digitale (B 11).
[\\\\\\\\\\\AUX\\\\\\\\\\\] Questo collegamento consente di riprodurre l’audio
dall’apparecchio TV, decoder satellitare (STB) o VCR
tramite il proprio sistema home theater (B 11,
Selezionare la sorgente dal telecomando).
OPTICAL OUT
Cavo audio digitale ottico
OPTICAL
IN
AUDIO
OUT
L
R
Cavo audio
AUX
L
R
