RQTX1068
ITALIANO
20 21 20 21
5. Installare il supporto di sicurezza.
 Fissare il supporto di sicurezza sulla staffa per montaggio a
muro.
 Avvitare la vite supporto di sicurezza per fissare
il supporto di sicurezza al muro.
g Misura anticaduta (Opzionale)
Penna oppure oggetto smussato
Fermi
6
Rimozione dell’unità dal muro
 Rimuovere la vite supporto di sicurezza e il supporto di sicurezza.
 Smontare l’unità dal muro.
 Svitare le viti di fissaggio (2 pezzi).
 Tenere premuti i fermi e, facendola scorrere, rimuovere la staffa per
montaggio a muro dall’unità (
➡ destra).
 Rimontare il supporto sulla parte inferiore dell’unità e fissarlo con le viti
di fissaggio (2 pezzi).
 Rimuovere le viti di fissaggio (2 pezzi) dal muro.
Se lo si utilizza, rimuovere il cavo anticaduta prima del passaggio  . •
C
B
A
C
4. Agganciare l’unità al muro.
 Agganciare saldamente l’unità alle viti di
fissaggio .
Collegare l’antenna FM/AM prima di agganciare
l’unità principale al muro (
➡ pagina 3).
Dopo aver agganciato l’unità, togliere la propria
mano prestando attenzione per assicurarsi che
l’unità sia fissata saldamente al muro.
•
•
C
Inserire le viti in posizione saldamente.
Muro
Fissato
al muro
Supporto di sicurezza
Vite supporto di sicurezza C
C
Attacco di metallo
Vite
Cavo
Cavo Fessura
per cavo

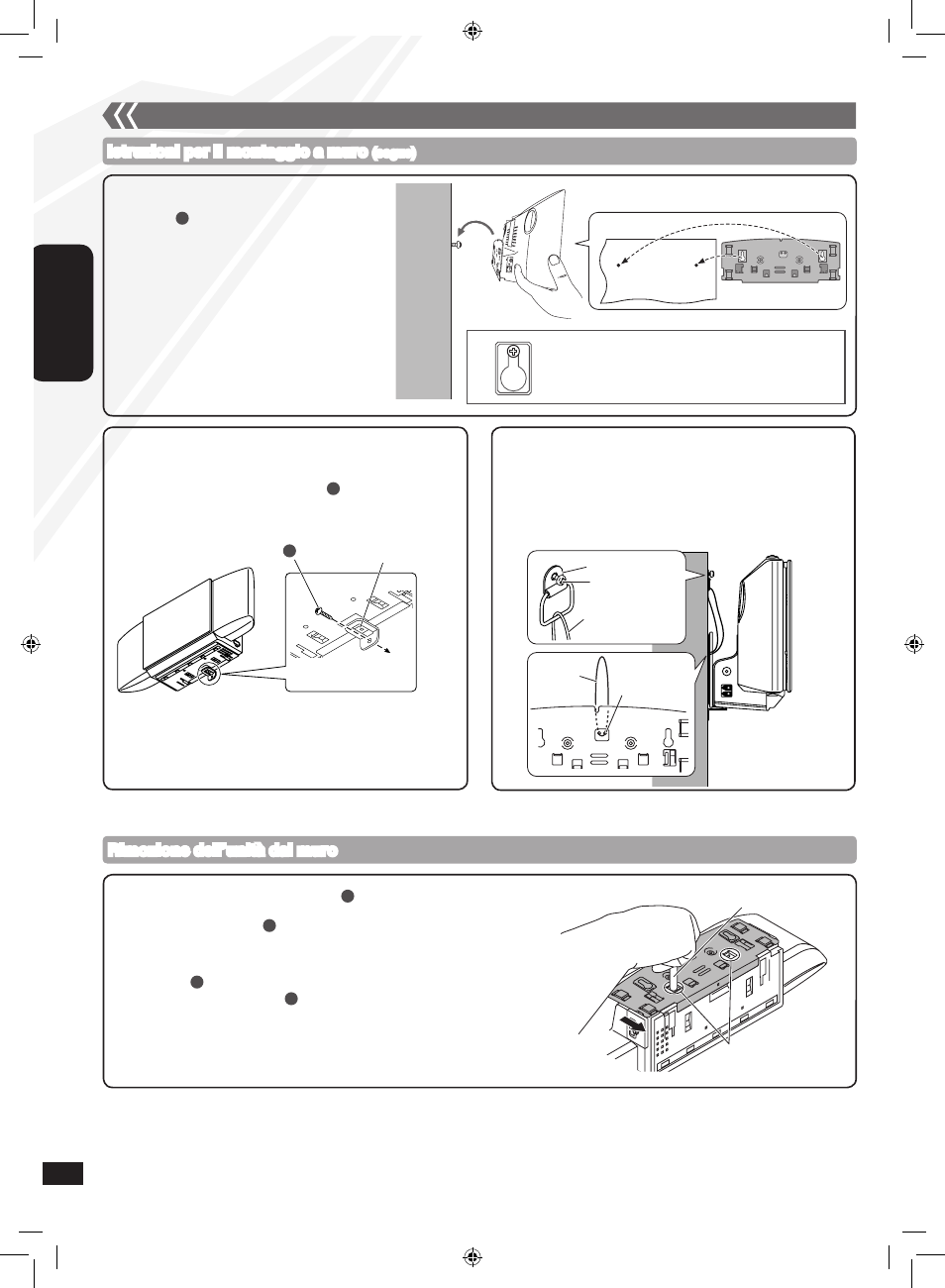

Istruzioni per il montaggio a muro (segue)
 Far passare un cavo (disponibile in commercio) nell’apertura
sulla staffa per montaggio a muro prima del passaggio 4
(
➡ sopra).
 Fissare il cavo nel muro con una vite (disponibile in commercio)
dopo il passaggio 5 ( ➡ sinistra).
Fissare la vite al cavo in modo che vi sia uno spazio di almeno
5 cm nella parte superiore centrale dell’unità principale.
•
Fissaggio dell’unità al muro (Opzionale)
(segue)
Staffa per montaggio
a muro
